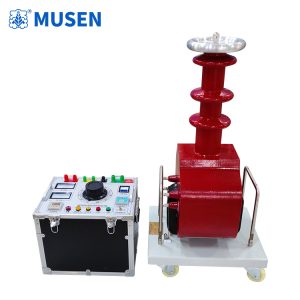

Тестер выдерживаемого напряжения переменного/постоянного тока в современной системе электрических испытаний

Надёжность электрической изоляции определяется не только конструкцией изделия, но и тем, насколько тщательно она проверяется до начала эксплуатации. Для кабелей, электрических шкафов, распределительных устройств, промышленных установок, электронных модулей и других токоведущих систем испытание повышенным напряжением позволяет оценить способность изоляции выдерживать предусмотренное электрическое воздействие без недопустимого пробоя.

В производственной практике для решения такой задачи применяется Тестер выдерживаемого напряжения переменного/постоянного тока. Подобное оборудование используется в испытательных лабораториях, на предприятиях электротехнической промышленности, при контроле готовой продукции, а также в составе процедур приёмо-сдаточных и периодических испытаний, если такой метод предусмотрен соответствующими требованиями.

Особенно актуален такой подход для предприятий, где электрические компоненты являются частью сложных автоматизированных систем. Современная металлообработка, автомобильное производство, изготовление промышленной арматуры и сборка точных приборов всё чаще объединяют механические, электрические и электронные подсистемы. Поэтому контроль изоляции становится частью общей инженерной культуры производства.

Зачем проверять электрическую прочность изоляции

В обычном режиме между токоведущими частями и корпусом оборудования существует изоляционный барьер. Его задача — предотвращать нежелательный ток утечки и обеспечивать электрическое разделение различных цепей.

Однако конструктивное соответствие изделия ещё не означает, что его изоляция не имеет локальных дефектов. Они могут возникнуть вследствие технологического процесса, механического воздействия, загрязнения, неправильного монтажа или других факторов.

Испытание повышенным напряжением создаёт более жёсткое электрическое воздействие по сравнению с нормальным рабочим режимом. При этом специалист получает возможность проверить электрическую прочность изоляционной системы в соответствии с выбранной методикой.

Тестер выдерживаемого напряжения переменного/постоянного тока позволяет организовать такую проверку с использованием переменного или постоянного испытательного воздействия в зависимости от назначения оборудования и требований конкретной процедуры.

При этом важно понимать: испытание на выдерживаемое напряжение не заменяет все остальные виды электрических измерений. В инженерной практике оно может рассматриваться вместе с измерением сопротивления изоляции, контролем токов утечки и другими предусмотренными методами.

Принцип проведения испытания

В основе процедуры лежит создание заданного электрического потенциала между определёнными частями испытуемого изделия. Испытуемый объект подключается к испытательной цепи, после чего напряжение изменяется в соответствии с установленной последовательностью.

Для переменного тока электрическое поле периодически изменяет направление. При постоянном напряжении характер воздействия отличается, поскольку поле сохраняет направление в течение испытания. Выбор режима зависит от конструкции изделия и применяемой методики.

Важным параметром является не только само испытательное напряжение. Специалист должен учитывать продолжительность воздействия, состояние объекта, схему подключения, наличие заземления и условия безопасности.

Что контролирует инженер

Перед началом работы необходимо определить границы испытательной зоны и исключить возможность случайного контакта персонала с токоведущими элементами. После подключения проверяется схема, затем запускается испытательный процесс.

В ходе процедуры контролируется поведение объекта при приложенном напряжении. При возникновении недопустимого пробоя или другого предусмотренного методикой события испытание должно быть прекращено соответствующим способом.

После завершения напряжение снимается, а испытуемый объект переводится в безопасное состояние. Такой порядок особенно важен для лабораторий, где испытания проводятся регулярно и с различными типами изделий.

Применение в промышленном производстве

Хотя высоковольтные испытания традиционно ассоциируются с энергетикой, область их применения значительно шире.

На предприятиях металлообработки электрические системы присутствуют практически на каждом этапе технологической цепочки. Станки с ЧПУ, приводные системы, шкафы управления, источники питания и автоматизированные комплексы требуют надёжной электрической изоляции.

В автомобильной промышленности аналогичные требования относятся к промышленным роботам, сварочным линиям, системам транспортировки деталей, испытательным стендам и различным электрическим модулям производственного оборудования.

При изготовлении металлической сантехники и кухонного оборудования электрическая часть может быть связана с автоматизированными линиями, нагревательными элементами, приводами и системами управления. Здесь электрическая безопасность готовой конструкции зависит не только от механической прочности металлических компонентов, но и от правильного разделения электрических цепей.

Связь с лазерной сваркой и автоматизированными линиями

Современная обработка металла активно использует лазерные технологии. Лазерная сварка, волоконный лазер и автоматизированное перемещение сварочной головки позволяют выполнять соединение металлических деталей с высокой степенью управляемости технологического процесса.

При изготовлении промышленного оборудования специалисты оценивают геометрию сварного шва, глубину проплавления, состояние зоны термического влияния и стабильность процесса. Однако механическая и металлургическая оценка соединения не заменяет электрических испытаний тех узлов, в состав которых входят токоведущие элементы.

Например, автоматизированная установка может объединять металлический каркас, систему управления, силовые кабели, датчики и электронные модули. Здесь Тестер выдерживаемого напряжения переменного/постоянного тока может использоваться для предусмотренной процедуры проверки электрической прочности соответствующих изоляционных участков.

Подобная взаимосвязь характерна и для предприятий, где развивается оптико-электронная интеграция. В производственном комплексе могут одновременно использоваться промышленное лазерное оборудование, системы автоматического контроля, электроприводы и электронные устройства.

Значение испытаний для точного приборостроения

В сборке измерительных и прецизионных приборов особенно важно контролировать разделение электрических цепей. Даже компактное изделие может содержать несколько функциональных узлов, соединённых между собой проводниками, разъёмами и электронными компонентами.

На этапе контроля готового изделия специалист должен учитывать конструкцию конкретного устройства и допустимые методы испытаний. Повышенное напряжение применяется только тогда, когда соответствующая процедура предусмотрена для данного изделия.

Для производителей измерительного оборудования, лабораторной техники и промышленной электроники это позволяет включить контроль изоляции в общую систему проверки продукции наряду с функциональными и электрическими измерениями.

Где оборудование особенно востребовано

Практический интерес к такому испытательному оборудованию существует у нескольких категорий организаций:

• высоковольтных и электротехнических лабораторий;
• производителей электрооборудования;
• предприятий энергетического машиностроения;
• электросетевых и эксплуатационных организаций;
• производителей кабельной продукции;
• инженерных и монтажных компаний;
• производителей автоматизированного оборудования;
• исследовательских и испытательных центров;
• предприятий, выполняющих OEM-производство электротехнических изделий.

Для энергетических компаний и организаций, занимающихся эксплуатацией электрических сетей, испытания имеют особое значение при проверке оборудования после монтажа, ремонта или технического обслуживания, если соответствующая процедура предусмотрена нормативной и эксплуатационной документацией.

Как выбрать испытательное оборудование

При подготовке технического задания нельзя ориентироваться только на название устройства. Необходимо сначала определить характеристики испытуемого объекта и требования к процедуре.

Специалисты обычно рассматривают:

Конструкцию испытуемого изделия

Необходимо понимать, какие части являются токоведущими, какие должны быть соединены с землёй и между какими точками должно прикладываться испытательное напряжение.

Тип испытательного воздействия

Выбор переменного или постоянного тока определяется назначением оборудования, характеристиками объекта и применяемой методикой. Не следует самостоятельно заменять один вид испытания другим без соответствующего технического обоснования.

Организацию безопасности

Высокое напряжение требует чёткой организации рабочего пространства, защитных блокировок, заземления и соблюдения установленной последовательности операций. Испытательная система должна рассматриваться как часть всего комплекса безопасности лаборатории.

Условия эксплуатации

Для мобильных лабораторий, производственных участков и стационарных испытательных центров могут предъявляться разные требования к размещению и организации работ. Поэтому конфигурация оборудования должна соответствовать реальной технологической задаче.

Инженерная роль испытаний в современной промышленности

Развитие промышленной автоматизации постепенно стирает границы между отдельными производственными направлениями. Металлообработка, автомобильное производство, производство кухонного оборудования и точное приборостроение используют общие технологии управления, электропривода, датчиков и промышленной электроники.

Одновременно развиваются автоматическая сварка, оптико-электронные системы, промышленное лазерное оборудование и технологии управления технологическими процессами. В таких условиях электрическая безопасность становится частью комплексного контроля производственного оборудования.

Именно поэтому Тестер выдерживаемого напряжения переменного/постоянного тока следует рассматривать не как изолированный измерительный прибор, а как инструмент определённой процедуры оценки электрической прочности изоляции.

Для электросетевых организаций, испытательных лабораторий, проектных институтов, производителей оборудования и инженерных подрядчиков ключевым остаётся правильное сопоставление возможностей испытательной системы с характеристиками конкретного объекта. Только при таком подходе результаты проверки имеют практическую инженерную ценность.

В перспективе развитие автоматизированного производства и усложнение электротехнических систем будут повышать требования к контролю изоляции. При этом Тестер выдерживаемого напряжения переменного/постоянного тока сохраняет своё значение там, где необходимо организовать контролируемое испытание электрической прочности и подтвердить соответствие изделия установленной процедуре.
