Тестер диэлектрических потерь на сверхнизких частотах (VLF) MSVlF-101G: диагностика кабельной изоляции в современных электроэнергетических системах

В современной системе эксплуатации электроэнергетического оборудования основная проблема диагностики заключается не только в обнаружении уже возникшего повреждения, но и в своевременном выявлении процессов старения изоляции. Особенно это актуально для силовых кабельных линий, которые работают в условиях переменной нагрузки, температурных циклов, воздействия влаги и механических напряжений. При этом традиционная проверка электрической прочности не всегда позволяет оценить степень деградации изоляционного материала.

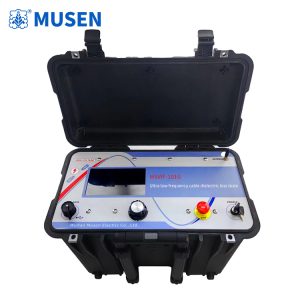

Одним из методов более детального анализа является измерение диэлектрических характеристик при сверхнизкой частоте. В этом контексте Тестер диэлектрических потерь на сверхнизких частотах (VLF) MSVlF-101G может рассматриваться как инструмент для организации диагностических испытаний кабельной изоляции и оценки её состояния в рамках комплексного подхода.

Почему одной проверки электрической прочности недостаточно

Высоковольтные кабели относятся к оборудованию, отказ которого способен привести к серьёзным нарушениям работы распределительной системы. Изоляция кабельной линии постепенно изменяется под воздействием электрического поля, температуры, влаги и механических факторов.

На раннем этапе эти процессы могут не приводить к пробою. Кабель продолжает работать, однако диэлектрические свойства материала уже начинают изменяться. Если диагностика ограничивается только проверкой способности выдерживать испытательное напряжение, часть информации о состоянии изоляции остаётся вне анализа.

Именно поэтому в техническом обслуживании применяются дополнительные диагностические параметры:

• сопротивление изоляции;
• тангенс угла диэлектрических потерь;
• ёмкостные характеристики;
• параметры частичных разрядов;
• результаты испытаний повышенным напряжением;
• данные предыдущих обследований.

Комплексная оценка позволяет отделить нормальное изменение параметров от признаков ускоренного старения.

Что означает метод VLF

VLF расшифровывается как Very Low Frequency — сверхнизкая частота. При таком подходе испытательное напряжение имеет частоту, значительно меньшую промышленной частоты сети.

Использование сверхнизкой частоты имеет практическое значение при работе с длинными кабельными линиями. Кабель обладает значительной электрической ёмкостью относительно земли, поэтому проведение испытаний на промышленной частоте может требовать существенной мощности испытательной установки. Снижение частоты изменяет характер реактивной составляющей нагрузки и позволяет организовать испытание с использованием специализированного оборудования.

Однако VLF нельзя рассматривать просто как «пониженную частоту» обычного испытания. Методика имеет собственную область применения, требования к подключению, процедуре испытания и интерпретации результатов.

При измерении диэлектрических потерь анализируется поведение изоляционной системы под воздействием переменного электрического поля. Полученные данные позволяют оценивать наличие процессов, связанных с изменением диэлектрических свойств материала.

Как измеряются диэлектрические потери

В идеальной диэлектрической системе электрическая энергия практически не расходуется на необратимые потери. Реальная изоляция обладает определённой проводимостью и поляризационными свойствами, поэтому при воздействии переменного напряжения часть энергии преобразуется в тепло.

Для характеристики этого процесса используется тангенс угла диэлектрических потерь, обычно обозначаемый как tan δ.

Изменение данного параметра может быть связано с различными процессами:

• увлажнением изоляционного материала;
• старением;
• загрязнением;
• неоднородностью структуры;
• развитием отдельных дефектов;
• изменением состояния изоляционной системы вследствие эксплуатации.

При этом инженер не должен делать вывод о конкретном дефекте исключительно по одному результату tan δ. Диагностика требует анализа условий измерения, конструкции кабеля, истории эксплуатации и других доступных данных.

Где технология наиболее востребована

Практическое применение VLF-диагностики особенно актуально для кабельных систем, где необходимо периодически оценивать состояние изоляции без необоснованного увеличения диагностической нагрузки.

В зависимости от регламента объекта подобные испытания могут рассматриваться при:

• вводе новых кабельных линий;
• приёмке после монтажных работ;
• обследовании после ремонта;
• плановом техническом обслуживании;
• диагностике эксплуатируемых кабелей;
• поиске причин изменения параметров изоляции;
• подготовке решения о дальнейшем сроке эксплуатации.

На подстанциях измерения могут выполняться в составе общей программы испытаний оборудования. В распределительных сетях метод особенно интересен при обследовании кабельных линий, состояние которых невозможно надёжно оценить только визуальным контролем.

Особенности испытаний кабельных линий

Перед началом работы необходимо определить объект испытания и исключить влияние внешних электрических связей. Кабель должен быть подготовлен в соответствии с установленной процедурой, а его концы — подключены к испытательной схеме.

Общая последовательность может выглядеть следующим образом:

1. Определение объекта и цели диагностического испытания.
2. Проверка схемы отключения кабеля от действующей сети.
3. Обеспечение безопасного рабочего места.
4. Проверка состояния кабельных окончаний и доступных соединений.
5. Подключение испытательной системы.
6. Проведение измерения диэлектрических характеристик при заданных условиях.
7. Регистрация результатов.
8. Сопоставление данных с предыдущими измерениями и нормативными требованиями.
9. При необходимости проведение дополнительных диагностических процедур.

На практике важен не только сам измерительный цикл, но и качество подготовки. Ошибки подключения, внешние токи утечки, загрязнение поверхности окончаний и влияние окружающей среды способны ухудшать достоверность измерений.

Почему важен анализ динамики результатов

Для состояния изоляции гораздо информативнее не отдельное число, а изменение параметра во времени.

Предположим, что кабельная линия проходит регулярную диагностику. При каждом обследовании фиксируются условия и результаты измерения. Через несколько циклов можно сформировать последовательность данных и оценить тенденцию.

Если параметры остаются относительно стабильными, это один из факторов в пользу сохранения текущего состояния. Если же наблюдается последовательное изменение, специалист получает основание для более детального анализа.

Такой подход соответствует концепции состояния-ориентированного обслуживания, при которой решение о ремонте принимается на основании фактического технического состояния оборудования, а не только календарного интервала.

VLF-диагностика и испытания повышенным напряжением

Измерение диэлектрических потерь и испытание электрической прочности отвечают на разные вопросы.

Испытание повышенным напряжением направлено прежде всего на проверку способности изоляционной системы выдерживать заданное воздействие без нарушения её электрической целостности. Диагностическое измерение диэлектрических характеристик связано с оценкой свойств изоляционного материала.

Поэтому эти методы не следует механически заменять друг другом.

В зависимости от задачи могут использоваться различные комбинации:

Конкретный состав испытаний определяется конструкцией оборудования, действующими нормативами и целью обследования.

Связь с диагностикой частичных разрядов

Частичные разряды являются одним из важных диагностических признаков локальных дефектов изоляции. Они могут быть связаны с неоднородностями материала, полостями, дефектами соединений и другими локальными нарушениями.

При этом измерение tan δ и диагностика частичных разрядов характеризуют разные стороны состояния изоляции.

Первый метод позволяет анализировать интегральные диэлектрические свойства исследуемой системы. Второй может дать информацию о локальных процессах, происходящих в конкретных участках.

Поэтому при сложных диагностических задачах рационально рассматривать VLF-измерения как часть общей программы обследования, а не как единственный способ определения состояния кабеля.

Применение в электроэнергетике и испытательных лабораториях

Испытательные лаборатории работают с большим количеством различных объектов: кабельными линиями, силовыми трансформаторами, распределительными устройствами и другими элементами электрической инфраструктуры.

Для лаборатории важны стандартизированная последовательность действий, корректная регистрация данных и возможность повторить испытание в сопоставимых условиях.

При эксплуатации сетевого оборудования дополнительно возникает вопрос организации работ без необоснованного увеличения времени вывода линии из эксплуатации. Поэтому диагностические методы, позволяющие получать дополнительную информацию в рамках планового отключения, приобретают всё большее значение.

Тестер диэлектрических потерь на сверхнизких частотах (VLF) MSVlF-101G в такой системе рассматривается прежде всего как средство проведения соответствующего вида диагностического измерения. Сам прибор не заменяет инженерный анализ: окончательное заключение должно учитывать техническую документацию, эксплуатационную историю и результаты других испытаний.

Что учитывать инженеру при организации измерений

Перед проведением диагностики целесообразно ответить на несколько практических вопросов.

Какова цель испытания?

Если требуется подтвердить соответствие новой кабельной линии установленным требованиям, методика может отличаться от обследования длительно эксплуатируемого кабеля.

Каково состояние объекта?

Необходимо учитывать возраст кабеля, условия эксплуатации, наличие ремонтных работ, воздействие влаги и другие известные факторы.

Какие данные уже имеются?

Результаты прошлых измерений помогают правильно интерпретировать текущие показатели и выявлять тенденции.

Какие дополнительные методы доступны?

Если полученный результат вызывает сомнение, может потребоваться дополнительная проверка сопротивления изоляции, частичных разрядов, состояния окончаний или других параметров.

Такой алгоритм снижает риск ошибочного вывода по одному диагностическому показателю.

Роль VLF в развитии систем состояния оборудования

Электроэнергетика постепенно переходит от периодического контроля по фиксированному графику к более гибкой модели управления техническим состоянием. При этом диагностика становится частью информационной системы, в которой накапливаются результаты испытаний разных лет.

В перспективе значение получают не только сами измерительные приборы, но и качество обработки данных. Электронная регистрация результатов, формирование протоколов, архивирование истории испытаний и сопоставление параметров позволяют сделать техническое обслуживание более обоснованным.

Для кабельных сетей это особенно важно, поскольку большое количество линий и протяжённость инфраструктуры затрудняют ручной контроль каждого объекта с одинаковой глубиной.

Практический вывод для эксплуатации кабельных сетей

Надёжность кабельной линии определяется не только отсутствием пробоя в момент проверки. Существенное значение имеет постепенное изменение свойств изоляции, которое может происходить задолго до аварийного отказа.

Измерение диэлектрических потерь на сверхнизкой частоте предоставляет дополнительный диагностический инструмент для анализа изоляционной системы. При правильной организации испытаний результаты можно использовать совместно с данными высоковольтных испытаний, контроля частичных разрядов, измерения сопротивления изоляции и эксплуатационного мониторинга.

В этом заключается практическая ценность метода VLF: он позволяет расширить диагностическую картину и перейти от вопроса «выдерживает ли кабель испытание сейчас?» к более содержательному вопросу «как изменяется состояние его изоляции и требует ли оно дополнительного внимания?».

Для современных систем электроснабжения такой подход особенно важен при управлении распределительными сетями, планировании ремонта, техническом обслуживании подстанций и формировании программ долгосрочной эксплуатации оборудования. Тестер диэлектрических потерь на сверхнизких частотах (VLF) MSVlF-101G может применяться в рамках этой диагностической логики там, где требуется контролировать диэлектрические характеристики изоляции и дополнять традиционные высоковольтные испытания объективными данными о её состоянии.
