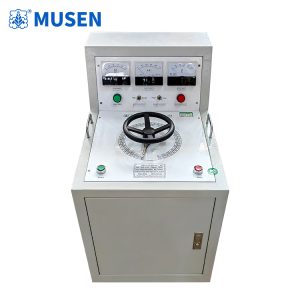

Тестер первичного тока 2000A для проверки электрических цепей и защитного оборудования

Проверка оборудования под рабочей нагрузкой и контроль его поведения при больших токах являются важными задачами при вводе электрических установок в эксплуатацию, техническом обслуживании и поиске неисправностей. Особенно это касается распределительных устройств, трансформаторов тока, автоматических выключателей и систем релейной защиты. В таких цепях необходимо проверять не только отдельные измерительные приборы, но и правильность прохождения первичного тока через реальные элементы электрической схемы.

При малых испытательных токах часть дефектов может оставаться незаметной. Ослабленное контактное соединение, ошибка монтажа или неправильное подключение измерительной цепи способны проявиться только при более значительном токовом воздействии. Тестер первичного тока 2000A применяется для организации испытаний, при которых в проверяемую цепь подается большой ток, а полученные результаты используются для оценки ее электрического состояния и правильности работы связанных устройств.

Зачем нужен первичный ток при испытаниях

В электрических установках существует принципиальная разница между проверкой вторичной измерительной цепи и испытанием непосредственно первичного контура.

Вторичная проверка позволяет оценить работу отдельных измерительных и защитных цепей, однако не всегда показывает состояние всей первичной цепи. При первичном испытании ток проходит через реальный токоведущий путь, включая соединения, контакты и первичные элементы оборудования.

Это дает возможность проверить сразу несколько аспектов:

• правильность монтажа электрической схемы;
• состояние первичных соединений;
• прохождение тока через коммутационные элементы;
• взаимодействие трансформаторов тока с защитными устройствами;
• корректность работы отдельных элементов релейной защиты;
• наличие аномального сопротивления в токоведущем контуре.

Поэтому первичное токовое испытание занимает особое место в комплексной проверке электрических установок.

Принцип работы высокотокового тестера

Основная задача испытательного устройства заключается в формировании контролируемого тока в проверяемой цепи. Испытательный ток проходит через первичный контур, после чего измерительная система регистрирует соответствующие электрические параметры.

Упрощенная схема выглядит следующим образом:

источник испытательного тока → первичная цепь → контролируемое оборудование → измерительная система.

При этом реальная конфигурация зависит от конкретного объекта. Для одних испытаний необходимо пропустить ток через первичную обмотку трансформатора тока, для других — через токоведущий путь выключателя или отдельный участок распределительного устройства.

Тестер первичного тока 2000A в данном случае следует рассматривать как источник и средство контроля испытательного тока, а не как универсальный диагностический прибор. Для каждого объекта необходимо определить подходящую схему подключения и последовательность проверки.

Проверка трансформаторов тока

Одним из важных направлений применения первичного тока являются испытания трансформаторов тока.

Трансформатор тока используется для преобразования больших первичных токов в значения, удобные для измерения и работы релейной защиты. Поэтому ошибки в первичной цепи, неправильное подключение или проблемы с контактами могут повлиять на работу всей системы.

При первичном испытании специалисты могут проверять прохождение тока через соответствующий контур и одновременно контролировать работу связанных измерительных цепей.

Здесь важно разделять несколько различных задач. Испытание первичным током не заменяет комплексную проверку трансформатора тока, включая предусмотренные методиками измерения коэффициента трансформации, полярности, сопротивления вторичной обмотки и других характеристик.

Контроль автоматических выключателей

Автоматические выключатели и коммутационные аппараты являются важными элементами систем защиты. При возникновении аварийного режима защитное устройство должно получить соответствующий сигнал и выполнить предусмотренное отключение.

Первичное токовое испытание позволяет проверить поведение аппарата в условиях, приближенных к реальной работе токового контура. В зависимости от типа оборудования контролируются параметры срабатывания и взаимодействие с системой управления.

При этом конкретная процедура определяется конструкцией выключателя и технической документацией. Нельзя переносить одинаковый режим испытания на различные типы защитных устройств без соответствующего обоснования.

Релейная защита и первичное испытание

Для релейной защиты принципиально важно, чтобы токовый сигнал корректно проходил от первичной цепи через трансформатор тока к измерительной и защитной аппаратуре.

При проверке системы может потребоваться убедиться, что:

1. ток действительно проходит по предусмотренному первичному пути;
2. трансформатор тока формирует соответствующий вторичный сигнал;
3. измерительная цепь правильно подключена;
4. реле получает корректную информацию;
5. команда защиты передается исполнительному устройству;
6. коммутационный аппарат выполняет предусмотренное действие.

Такой подход позволяет проверить не отдельный компонент, а взаимодействие нескольких элементов системы.

Почему 2000 А — это не просто цифра

Указание максимального испытательного тока само по себе не определяет пригодность оборудования для конкретной задачи. При выборе испытательной системы необходимо учитывать не только ток, но и сопротивление проверяемой цепи, продолжительность воздействия, конструкцию объекта и требования методики.

Чем ниже сопротивление испытательного контура, тем больший ток может потребоваться для формирования необходимого режима. Одновременно увеличивается влияние контактных соединений и сечения токоведущих проводников.

Поэтому тестер первичного тока 2000A следует выбирать с учетом реальной электрической схемы и характера испытания, а не только по заявленному значению тока.

Как организуется испытание

Перед началом работы объект должен быть полностью подготовлен к испытанию. Первичная цепь отключается от действующей сети, проверяется отсутствие рабочего напряжения и организуется безопасная схема подключения.

Обобщенная последовательность выглядит следующим образом:

Подготовка

Определяются точки подключения, проверяется состояние токоведущих элементов и устанавливается необходимая испытательная схема.

Подключение

Испытательное оборудование соединяется с первичной цепью. Особое внимание уделяется контактам, поскольку при больших токах качество соединения непосредственно влияет на безопасность и результат испытания.

Проверка схемы

До подачи тока необходимо проверить правильность соединений, заземление, защитные цепи и готовность измерительных средств.

Подача тока

Испытательный ток повышается в соответствии с установленной процедурой. Во время испытания контролируются электрические параметры и поведение проверяемого оборудования.

Регистрация результата

Регистрируются необходимые значения и реакция оборудования. Полученные данные заносятся в протокол или систему технической документации.

Завершение

После прекращения подачи тока оборудование переводится в безопасное состояние, после чего выполняются предусмотренные операции отключения и заземления.

Контроль контактных соединений

Большой испытательный ток особенно полезен при проверке качества первичного токоведущего пути. Если контактное соединение имеет повышенное сопротивление, при прохождении значительного тока в нем выделяется тепло.

В процессе технического обслуживания это позволяет обратить внимание на соединения, которые требуют дополнительного обследования.

Однако измерение температуры или визуальный контроль не заменяют измерение электрических параметров. При необходимости проверка сопротивления контактных соединений проводится отдельными методами.

Таким образом, первичное токовое испытание может сочетаться с низкоомными измерениями, тепловым контролем и другими диагностическими процедурами.

Применение на подстанциях

На подстанциях высокотоковые испытания могут использоваться при проверке распределительных устройств и систем защиты. После монтажа нового оборудования необходимо убедиться, что первичные и вторичные цепи соединены в соответствии с проектной схемой.

Особое значение имеет комплексная проверка после реконструкции. При замене выключателя, трансформатора тока или элементов релейной защиты изменяется часть электрической схемы. Первичное испытание помогает проверить взаимодействие оборудования после выполнения монтажных работ.

При этом конкретный объем испытаний определяется проектной документацией, нормативными требованиями и назначением электроустановки.

Применение на производстве

Для производителей электротехнического оборудования высокотоковые испытания могут быть частью заводского контроля. Они позволяют проверять отдельные изделия и собранные электрические цепи в соответствии с установленными процедурами.

Особенно это актуально для распределительных устройств, токоведущих систем и коммутационной аппаратуры. На производственном этапе важно не только обнаружить дефект, но и обеспечить прослеживаемость результатов испытаний.

Регистрация результатов каждого этапа позволяет связывать данные с конкретным изделием и использовать их при последующем техническом анализе.

Безопасность при работе с большими токами

Испытания током до 2000 А требуют строгой организации рабочего процесса. Даже при относительно низком испытательном напряжении большой ток способен вызвать значительный нагрев проводников и контактных соединений.

Поэтому перед началом испытаний необходимо проверить:

• надежность всех силовых соединений;
• сечение и состояние токоведущих проводников;
• систему защитного заземления;
• отсутствие постороннего персонала в опасной зоне;
• правильность установки измерительных средств;
• состояние коммутационных устройств;
• готовность аварийного отключения.

Нельзя считать испытательную цепь безопасной только потому, что ее напряжение относительно невелико. Основным фактором риска в данном случае становится высокая величина тока и связанное с ней тепловое воздействие.

Первичный ток как часть комплексной диагностики

В современной энергетике испытания все чаще объединяются в комплексную программу проверки оборудования. Для одного объекта могут последовательно выполняться измерение сопротивления изоляции, испытание повышенным напряжением, проверка трансформаторов тока, анализ коммутационных характеристик и контроль системы релейной защиты.

Каждый метод отвечает на отдельный вопрос. Первичное токовое испытание позволяет оценить поведение первичной цепи и связанных с ней устройств при заданном токовом воздействии.

Поэтому тестер первичного тока 2000A имеет практическое значение прежде всего в тех задачах, где необходимо сформировать контролируемый ток в первичной цепи и получить объективные данные о работе электрического оборудования.

Тенденции развития высокотоковых испытаний

Развитие цифровых систем управления постепенно меняет организацию испытательных работ. Измерительные данные могут централизованно регистрироваться, а последовательность операций — управляться через автоматизированную систему.

Однако автоматизация не отменяет инженерной оценки. Специалисту необходимо учитывать тип оборудования, схему подключения, условия испытания и требования соответствующей методики.

В дальнейшем все большее значение будет иметь не отдельное измерение, а объединение результатов различных испытаний в единую историю технического состояния объекта. Это особенно важно для подстанций, промышленных предприятий и испытательных лабораторий, где большое количество электротехнического оборудования требует систематического контроля.

В итоге тестер первичного тока 2000A может использоваться как элемент комплекса приемочных, ремонтных и диагностических работ для распределительных устройств, трансформаторов тока, выключателей и систем релейной защиты. Наиболее информативным такой контроль становится тогда, когда первичное токовое испытание сочетается с проверкой контактных соединений, измерением электрических параметров и анализом работы всей защитной цепи. Это позволяет перейти от проверки отдельных компонентов к последовательной оценке реального состояния электрической системы.
