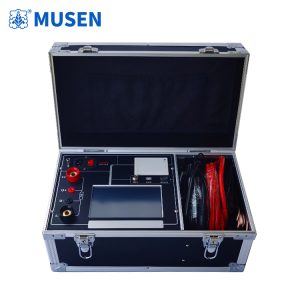

Трёхфазный измеритель сопротивления контактов: контроль коммутационного оборудования в энергосистеме

Почему сопротивление контактов требует отдельного контроля

В высоковольтных распределительных сетях исправность коммутационного оборудования определяется не только состоянием изоляции и способностью выдерживать испытательное напряжение. Не менее важным параметром является качество электрического контакта в токоведущих соединениях. Даже при отсутствии видимых повреждений переходное сопротивление контактного соединения может увеличиваться вследствие окисления, загрязнения, механического износа, ослабления контактного давления или нарушения положения токоведущих элементов.

Повышенное сопротивление приводит к дополнительному нагреву при прохождении рабочего тока. В дальнейшем это может ускорять старение контактных поверхностей и отдельных элементов коммутационного аппарата. Поэтому измерение сопротивления контактов является самостоятельной частью технической диагностики высоковольтного оборудования.

Особое значение такой контроль приобретает при обслуживании выключателей, разъединителей, заземляющих устройств и других элементов распределительных установок. В этих условиях Трёхфазный измеритель сопротивления контактов позволяет организовать проверку нескольких фаз в рамках единой измерительной процедуры и получить данные, необходимые для оценки состояния токоведущего контура.

Что именно измеряется при диагностике

Контактное сопротивление характеризует электрические потери в месте соединения двух проводящих элементов. В исправном состоянии контакт должен обеспечивать стабильное прохождение тока без существенного локального нагрева.

При измерении через проверяемый контакт пропускается испытательный ток, после чего определяется падение напряжения на участке цепи. На основании этих величин рассчитывается сопротивление контакта.

Упрощённо принцип основан на соотношении:

R = U / I

где R — сопротивление контролируемого участка, U — измеренное падение напряжения, а I — проходящий через цепь ток.

Для практической диагностики важен не только полученный результат, но и правильная организация измерительной схемы. Сопротивление соединительных проводов, качество зажимов и особенности подключения должны учитываться таким образом, чтобы они не искажали оценку непосредственно контактного соединения.

Почему трёхфазное измерение удобно при обслуживании выключателей

Коммутационные аппараты в энергетических установках имеют несколько токоведущих фаз, и состояние каждой из них необходимо рассматривать отдельно. Различия между фазами могут указывать на неодинаковое состояние контактных соединений, особенности механизма выключателя или качество выполненного технического обслуживания.

Использование Трёхфазный измеритель сопротивления контактов в такой задаче позволяет организовать диагностику с учётом трёхфазной структуры оборудования. Для инженерной практики это особенно важно после ремонта, регулировки или монтажа коммутационной аппаратуры.

Полученные результаты могут использоваться вместе с другими диагностическими данными. Например, измерение сопротивления контактов не заменяет проверку изоляции, испытание повышенным напряжением или диагностику частичных разрядов. Напротив, эти методы дополняют друг друга, поскольку характеризуют разные стороны технического состояния электрического оборудования.

Какие неисправности помогает выявить измерение

Изменение сопротивления контактного соединения может быть связано с различными причинами. Среди наиболее распространённых факторов можно выделить:

• загрязнение контактных поверхностей;
• окисление металла;
• ослабление механического соединения;
• износ контактных элементов;
• нарушение положения подвижных частей;
• последствия неправильной сборки или регулировки;
• локальное повреждение токоведущего соединения.

На практике одно измерение не всегда позволяет однозначно установить причину отклонения. Поэтому инженер сопоставляет полученные данные с результатами визуального осмотра, механических проверок и других электрических испытаний.

Такой комплексный подход особенно важен для оборудования, которое эксплуатируется в условиях повышенной нагрузки или имеет длительный срок службы.

Применение на подстанциях и в распределительных устройствах

На подстанциях измерение контактного сопротивления применяется при техническом обслуживании коммутационной аппаратуры. Перед началом работ оборудование выводится из эксплуатации, отключается от сети и заземляется в соответствии с установленными процедурами безопасности.

После подготовки выполняется подключение измерительной схемы. Специалист контролирует правильность соединения токовых и измерительных цепей, после чего проводится измерение.

Результаты могут фиксироваться в эксплуатационной документации и использоваться для последующего сравнения. Если аналогичные измерения выполняются периодически, формируется история изменения состояния оборудования.

Это особенно полезно для систем технического обслуживания по фактическому состоянию. В таком случае важен не только разовый результат, но и динамика изменения параметров во времени.

Связь с другими высоковольтными испытаниями

Диагностика контактов является лишь одной частью комплексной проверки электрооборудования. Для оценки состояния выключателя или распределительного устройства могут применяться разные методы контроля.

Проверка электрической изоляции

Испытания изоляции позволяют оценить способность оборудования противостоять электрическому воздействию. Они применяются для различных элементов высоковольтных установок, включая выключатели, кабельные соединения, вводы и другие компоненты.

Испытания повышенным напряжением

При проведении испытаний повышенным напряжением проверяется электрическая прочность изоляционной системы. Такой метод отвечает на другой вопрос: способно ли оборудование выдерживать заданное электрическое воздействие без нарушения изоляции.

Контроль частичных разрядов

Частичные разряды связаны с локальными дефектами изоляции. Их диагностика особенно важна для оборудования, где требуется оценка состояния внутренней изоляционной системы.

Измерение сопротивления контактов

В свою очередь, Трёхфазный измеритель сопротивления контактов предназначен для оценки токоведущих соединений и коммутационных контактов. Поэтому объединение нескольких методов позволяет получить более полную картину состояния оборудования.

Где особенно важна проверка после ремонта

Одним из наиболее практичных сценариев является контроль после проведения ремонтных работ. Разборка коммутационного аппарата, замена контактных элементов или регулировка механизма могут изменить условия работы токоведущего контура.

После завершения ремонта специалисту необходимо убедиться, что собранная конструкция обеспечивает требуемую электрическую проводимость. Измерение контактного сопротивления помогает проверить результат выполненных работ до возвращения оборудования в эксплуатацию.

Аналогичный подход применяется после монтажа нового оборудования и при проведении приёмо-сдаточных испытаний, если соответствующая проверка предусмотрена программой контроля.

Значение измерений для эксплуатации оборудования

Для электросетевых организаций важна не только возможность обнаружить уже существующую неисправность, но и предотвратить развитие дефекта. Локальное увеличение сопротивления может сопровождаться нагревом, который постепенно влияет на состояние контактных поверхностей и соседних элементов.

Регулярный контроль позволяет сформировать объективную диагностическую базу. Если значения параметров изменяются во времени, специалист получает дополнительную информацию для принятия решения о дальнейшем наблюдении, дополнительной проверке или проведении технического обслуживания.

Таким образом, измерение сопротивления контактов связано не только с электрическими измерениями как таковыми. Оно является частью общей системы управления надёжностью распределительного оборудования.

Как организовать измерение без потери диагностической информации

Качество результата зависит от соблюдения методики на всех этапах работы. Перед измерением необходимо проверить состояние оборудования, очистить контактные зоны при необходимости и обеспечить корректное подключение измерительных цепей.

Особое внимание следует уделять повторяемости условий измерения. Если результаты разных проверок планируется сравнивать, желательно соблюдать одинаковый порядок подготовки и подключения оборудования.

При анализе данных специалисту следует учитывать:

1. тип коммутационного аппарата;
2. состояние оборудования до испытания;
3. результаты предыдущих измерений;
4. условия проведения диагностики;
5. результаты других электрических и механических проверок.

Такой подход снижает риск неправильной интерпретации единичного результата.

Развитие диагностики коммутационного оборудования

Современная энергетика постепенно переходит от обслуживания исключительно по календарному графику к более гибким моделям эксплуатации, основанным на фактическом техническом состоянии. Это требует накопления достоверных измерительных данных и возможности сравнивать результаты различных периодов.

В дальнейшем всё большее значение будут иметь автоматизация измерений, цифровая регистрация результатов и объединение нескольких диагностических методов в единую систему анализа. Для испытательных лабораторий, ремонтных подразделений и энергетических компаний это создаёт условия для более последовательного контроля состояния оборудования.

При этом автоматизация не отменяет инженерного анализа. Измерительный результат должен рассматриваться с учётом конструкции аппарата, режима эксплуатации и истории технического обслуживания.

Итог

Состояние контактных соединений непосредственно влияет на надёжность работы коммутационной аппаратуры и распределительных систем. Повышенное переходное сопротивление не всегда заметно при внешнем осмотре, но может стать причиной локального нагрева и ускоренного износа токоведущих элементов.

Трёхфазный измеритель сопротивления контактов используется для контроля этого параметра при испытаниях и техническом обслуживании высоковольтных выключателей и другого коммутационного оборудования. Наибольшую практическую ценность измерение приобретает тогда, когда его результаты рассматриваются не изолированно, а вместе с данными испытаний изоляции, высоковольтных проверок, диагностики частичных разрядов и результатами предыдущих обследований.

Именно комплексный анализ позволяет перейти от простого фиксирования электрического параметра к обоснованной оценке технического состояния оборудования и более надёжному управлению эксплуатацией электроэнергетической инфраструктуры.
