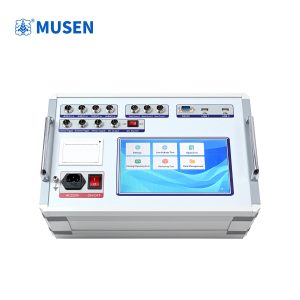

Анализатор автоматических выключателей MSGK-C: контроль характеристик выключателей при технических испытаниях

Автоматический выключатель является одним из ключевых элементов системы защиты электроустановки. При возникновении аварийного режима он должен выполнить коммутацию в установленной последовательности и за предусмотренное конструкцией время. Поэтому при техническом обслуживании недостаточно проверить только внешнее состояние аппарата. Для оценки его фактической работы необходимо контролировать временные и электрические характеристики процесса включения и отключения.

Именно такую задачу решает анализатор автоматических выключателей MSGK-C. Оборудование этого класса используется при испытаниях коммутационных аппаратов для регистрации параметров операций включения и отключения, анализа временных характеристик и проверки согласованности работы отдельных элементов выключателя.

Почему время срабатывания имеет значение

При нормальной эксплуатации выключатель находится в одном из определённых коммутационных состояний. При поступлении команды на отключение привод запускает механический механизм, после чего контакты изменяют своё положение. Между подачей команды и фактическим изменением состояния контактов проходит определённое время.

Для специалиста важно не только само значение времени, но и его стабильность при повторных операциях. Отклонения могут быть связаны с состоянием механизма привода, контактной системы, цепей управления или другими особенностями конкретного аппарата.

Во время включения также существует последовательность механических действий. Если отдельные фазы работают неодинаково, это может привести к различию временных характеристик между контактами. Поэтому при диагностике многополюсного коммутационного оборудования необходимо анализировать не только общий факт срабатывания, но и согласованность операций.

Что анализируется во время испытания

При проведении проверки испытательная система подключается к соответствующим цепям выключателя. После запуска операции регистрируются электрические сигналы, связанные с изменением состояния контактов и управляющей цепи.

В зависимости от конфигурации конкретного оборудования анализ могут представлять:

• время включения;
• время отключения;
• разницу времени срабатывания отдельных фаз;
• последовательность коммутационных операций;
• параметры управляющих цепей;
• характеристики повторных циклов включения и отключения.

Конкретный набор измеряемых величин зависит от типа выключателя и возможностей используемой измерительной системы.

Анализатор автоматических выключателей MSGK-C в этом процессе выступает как средство регистрации и анализа переходных коммутационных операций. Полученные данные позволяют специалисту не ограничиваться субъективной оценкой звука или движения механизма, а получить измеряемые результаты испытания.

От механического движения к электрическому сигналу

Работа выключателя представляет собой сочетание электрической и механической систем. Команда на включение или отключение поступает в цепь управления, после чего срабатывает привод. Механизм передает движение контактной системе, и электрическая цепь изменяет своё состояние.

Именно поэтому анализ выключателей требует контроля нескольких взаимосвязанных процессов.

Если привод работает с задержкой, контакты могут изменить состояние позже ожидаемого момента. Если механическая система имеет различия между фазами, это может отражаться на последовательности коммутации. Если в цепи управления присутствуют проблемы, они также способны влиять на выполнение операции.

Измерительный анализатор позволяет зафиксировать эти процессы во времени и представить их в форме, удобной для последующего технического анализа.

Испытания после монтажа и ремонта

Проверка характеристик выключателей особенно актуальна после установки нового оборудования, капитального ремонта или обслуживания механизма привода.

После выполнения ремонтных работ специалисту необходимо убедиться, что аппарат выполняет коммутационные операции корректно. Внешнего осмотра для этого недостаточно, поскольку часть возможных отклонений проявляется только во время динамической работы механизма.

Испытательная процедура может включать несколько последовательных операций. Сначала проверяется исходное состояние выключателя и правильность подключения измерительной схемы. Затем выполняются команды включения и отключения, после чего регистрируются соответствующие сигналы.

Если процедура предусматривает повторные циклы, результаты можно сопоставить между собой. Такая проверка позволяет оценить воспроизводимость работы механизма.

Значение диагностики для подстанций

На подстанциях коммутационные аппараты работают как часть более сложной системы распределения и защиты электроэнергии. Их состояние имеет значение для надёжности соответствующего участка электрической сети.

Для энергетических компаний и электросетевых организаций контроль выключателей может проводиться в рамках планового технического обслуживания и диагностических программ. При этом измерения должны выполняться квалифицированным персоналом с соблюдением требований безопасности.

Особенно важно учитывать тип аппарата, его номинальные характеристики, конструкцию привода и используемую схему управления. Универсальная последовательность испытаний не может автоматически применяться к каждому типу выключателя.

Поэтому перед подключением измерительной системы необходимо определить электрическую схему конкретного объекта и требования применяемой методики.

Контроль межфазной разницы

Одним из практических аспектов испытаний является сравнение моментов срабатывания различных фаз.

В идеальной последовательности коммутационная операция выполняется согласованно в соответствии с конструкцией аппарата. На практике механические элементы могут иметь определённые различия, поэтому при диагностике контролируется временная разница между фазами.

Такой анализ особенно важен для высоковольтных выключателей, где корректность последовательности коммутации является частью общей оценки состояния оборудования.

При этом конкретные допустимые значения должны определяться технической документацией на выключатель и соответствующей методикой испытаний. Сам измерительный прибор не устанавливает универсальные критерии исправности для всех типов коммутационных аппаратов.

Где применяется анализатор выключателей

Оборудование данного класса может использоваться в различных подразделениях электроэнергетической отрасли.

Для электросетевых компаний оно актуально при диагностике коммутационного оборудования на подстанциях. Для высоковольтных испытательных лабораторий — при проведении регламентных измерений и оформлении результатов испытаний. Производители электротехнического оборудования могут применять подобные системы при проверке характеристик выпускаемых аппаратов и выполнении исследовательских работ.

Также оборудование может представлять интерес для электромонтажных и сервисных организаций, которые выполняют пусконаладочные или ремонтные работы на объектах энергетики.

Для проектных организаций и инженеров, участвующих в модернизации подстанций, результаты таких измерений могут использоваться как часть технической документации по состоянию коммутационного оборудования.

Почему автоматическая регистрация полезна в лаборатории

При ручном наблюдении за коммутационной операцией специалист ограничен скоростью реакции человека и возможностями визуального контроля. Быстрые процессы, происходящие между подачей команды и изменением состояния контактов, удобнее анализировать с помощью электронной регистрации.

Автоматизированный анализ позволяет фиксировать события в единой временной шкале. Это особенно важно при сравнении нескольких операций одного и того же выключателя.

Кроме того, цифровые результаты удобнее использовать для формирования протоколов испытаний и последующего сопоставления с предыдущими измерениями. Для лаборатории это создаёт более системный подход к диагностике.

При этом автоматизация регистрации не отменяет инженерного анализа. Полученный график или набор временных значений должен интерпретироваться с учётом конструкции конкретного аппарата, условий испытания и его эксплуатационной истории.

Что необходимо учитывать перед испытанием

Перед подключением анализатора автоматических выключателей MSGK-C необходимо определить тип и конструкцию испытываемого аппарата, схему его управления и последовательность предполагаемых операций.

Следует проверить:

• отключено ли оборудование от рабочего напряжения;
• подготовлен ли выключатель к испытательной операции;
• соответствует ли схема подключения измерительным требованиям;
• исправны ли цепи управления;
• какие параметры должны быть зарегистрированы;
• какие критерии будут использоваться для анализа результатов.

Особое значение имеет безопасность. Испытания коммутационных аппаратов связаны с электрическими цепями и механическим движением приводов, поэтому все подготовительные и измерительные операции должны выполняться в соответствии с установленными правилами эксплуатации и безопасности.

Диагностика вместо формальной проверки

Современное техническое обслуживание электрооборудования постепенно смещается от простой проверки факта срабатывания к регистрации объективных параметров. Для автоматического выключателя важно знать не только, что он включается или отключается, но и как именно выполняется эта операция.

В этом заключается практическая роль анализатора автоматических выключателей MSGK-C. Регистрация времени и последовательности коммутационных операций позволяет получить данные, которые можно сопоставлять с техническими требованиями конкретного аппарата и результатами предыдущих испытаний.

Для энергетических компаний, электросетевых организаций, высоковольтных лабораторий, производителей коммутационного оборудования и сервисных предприятий такой подход помогает систематизировать техническую диагностику.

Значение результатов для дальнейшего обслуживания

Отдельное измерение является только частью диагностического процесса. Его ценность возрастает, когда результаты сохраняются и сравниваются с последующими испытаниями.

Если характеристики выключателя остаются стабильными в ходе плановых проверок, специалист получает подтверждение повторяемости работы аппарата в условиях испытания. Если параметры заметно меняются, это может стать основанием для более детального обследования механизма, привода или цепей управления.

При этом причины отклонений необходимо устанавливать отдельно. Изменение времени срабатывания само по себе не позволяет автоматически определить конкретную неисправность.

Такой принцип особенно важен для высоковольтного оборудования, поскольку техническое решение должно основываться на совокупности измерений, эксплуатационной информации и требований производителя аппарата.

Таким образом, анализатор автоматических выключателей MSGK-C относится к специализированному измерительному оборудованию для динамического контроля коммутационных операций. Его применение позволяет перейти от визуального наблюдения за работой выключателя к регистрации временных характеристик и последовательности событий. В сочетании с корректной методикой испытаний, квалифицированной оценкой результатов и регулярным техническим контролем такой подход может использоваться в системе диагностики коммутационного оборудования энергетических объектов.
