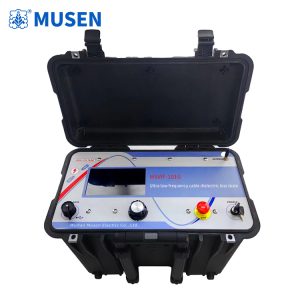

Тестер диэлектрических потерь на сверхнизких частотах (VLF) MSVlF-101G: диагностика изоляции кабельных линий

Состояние изоляции силового кабеля нельзя оценивать только по отсутствию видимых повреждений. В процессе эксплуатации в изоляционном материале могут постепенно накапливаться влага, локальные дефекты и другие изменения, которые не всегда проявляются при обычном внешнем осмотре. Поэтому для кабельных линий важны методы электрической диагностики, позволяющие получить объективные данные о состоянии изоляционной системы.

Одним из таких подходов является измерение диэлектрических потерь на сверхнизкой частоте. Тестер диэлектрических потерь на сверхнизких частотах (VLF) MSVlF-101G предназначен для проведения измерений, связанных с оценкой характеристик изоляции при испытаниях кабельных систем. Метод VLF применяется в задачах, где необходимо исследовать состояние изоляции без использования промышленной частоты в полном объёме.

Что показывает измерение диэлектрических потерь

При подаче переменного напряжения на изоляционную систему часть энергии не возвращается в электрическую цепь в виде идеальной реактивной составляющей. Она рассеивается в диэлектрике. Для характеристики такого поведения используется тангенс угла диэлектрических потерь, обычно обозначаемый как tan δ.

Для качественной изоляции характерно относительно небольшое рассеивание энергии. При изменении структуры материала, увеличении содержания влаги, старении или развитии определённых дефектов электрические характеристики изоляции могут изменяться.

При этом одно измерение tan δ не следует рассматривать как самостоятельный диагноз оборудования. На практике результат необходимо сопоставлять с условиями испытания, типом кабеля, его конструкцией, предыдущими измерениями и другими доступными диагностическими данными.

Именно поэтому VLF-диагностика представляет интерес не только для лабораторий, но и для специалистов, занимающихся техническим состоянием кабельных сетей.

Почему используется сверхнизкая частота

Испытания длинных силовых кабелей на промышленной частоте требуют оборудования, способного обеспечивать соответствующие электрические нагрузки. При снижении частоты ёмкостная составляющая нагрузки кабеля становится значительно меньше, что позволяет организовать испытательный процесс с использованием более компактной системы.

Технология VLF используется именно с учётом этой особенности. Сверхнизкочастотный сигнал позволяет проводить определённые испытания и диагностические процедуры кабельной изоляции при условиях, отличающихся от стандартного режима промышленной частоты.

Однако VLF нельзя воспринимать как универсальную замену всем существующим методам. Выбор испытания зависит от типа кабеля, его напряжения, длины, состояния изоляции и требований применяемой методики.

Для инженера принципиально важно заранее определить, какую именно диагностическую задачу необходимо решить: оценить диэлектрические потери, провести испытание изоляции или получить дополнительные сведения о состоянии кабельной линии.

Диагностика кабельных линий в реальных условиях

Силовые кабели работают в условиях постоянного электрического и теплового воздействия. Дополнительную нагрузку могут создавать влажность, механические воздействия, особенности прокладки и эксплуатационные режимы.

Со временем характеристики изоляции способны изменяться. Особенно важным становится не только абсолютное значение измеряемого параметра, но и его изменение при повторных обследованиях.

Например, если кабельная линия проходит плановое техническое обследование, результаты измерений могут сохраняться в эксплуатационной документации. При последующих проверках инженер получает возможность сравнивать новые данные с предыдущими. Такой принцип трендового анализа помогает рассматривать состояние кабеля в динамике.

Тестер диэлектрических потерь на сверхнизких частотах (VLF) MSVlF-101G в таком случае может использоваться как один из инструментов электрической диагностики изоляции. Его применение особенно актуально там, где требуется систематический контроль состояния кабельных линий.

Как организуется диагностическая процедура

Перед испытанием специалисты должны определить объект контроля и проверить его готовность к проведению измерений. Кабельная линия должна быть отключена от рабочего напряжения, а все подготовительные операции выполняются в соответствии с требованиями безопасности и принятой методикой.

После подключения испытательной системы формируется заданное воздействующее напряжение соответствующей формы и частоты. Далее измерительная часть регистрирует электрические параметры изоляции.

Полученные данные анализируются специалистом с учётом типа изоляции и условий проведения испытания. При необходимости результаты сравниваются с предыдущими измерениями или данными других диагностических методов.

Такой порядок особенно важен для ответственных энергетических объектов. Само наличие измерительного прибора не заменяет квалифицированной оценки результатов.

Что важно контролировать при VLF-измерениях

Одним из основных требований является стабильность испытательного процесса. На результат могут влиять состояние поверхности кабельных оконцевателей, влажность, загрязнение, качество соединений и особенности самого объекта.

Поэтому перед началом работы необходимо проверить испытательную схему и убедиться в корректности подключения. Неправильное соединение или наличие посторонних элементов в измерительной цепи может привести к получению некорректных данных.

Кроме того, следует учитывать историю кабеля. Для новой линии и для кабеля, который длительное время находится в эксплуатации, результаты измерений имеют разный диагностический контекст.

Для эксплуатационной организации полезнее не просто получить отдельное число, а сформировать последовательную систему наблюдения.

Применение в электроэнергетике

VLF-технологии могут быть востребованы при диагностике кабельных систем на объектах генерации, передачи и распределения электроэнергии. Кабельные линии используются на подстанциях, промышленных объектах, энергетических предприятиях и в различных инфраструктурных системах.

Для сетевых организаций периодический контроль изоляции позволяет получать дополнительные сведения о состоянии кабельного хозяйства. При проведении плановых обследований измерения могут выполняться до и после определённых ремонтных мероприятий, если это предусмотрено принятой программой диагностики.

Для проектных и инженерных организаций данные VLF-испытаний также могут представлять интерес при разработке программы контроля кабельной системы. При этом конкретный набор испытаний определяется проектными условиями и требованиями к объекту.

Связь с другими методами диагностики

Диэлектрические потери являются только одним из параметров, характеризующих состояние изоляции. В зависимости от поставленной задачи специалисты могут использовать измерение сопротивления изоляции, испытания повышенным напряжением, диагностику частичных разрядов и другие методы.

Каждый метод показывает определённую сторону состояния кабельной системы. Поэтому комплексный подход часто даёт более информативную картину, чем попытка сделать вывод только на основании одного измерения.

Например, результаты VLF-анализа могут рассматриваться вместе с информацией о возрасте кабеля, условиях эксплуатации, предыдущих ремонтах и результатах других испытаний. Такой подход позволяет перейти от формального измерения к технической диагностике.

Для кого актуальна технология VLF

Оборудование этого класса представляет интерес для подразделений, которые регулярно работают с высоковольтными кабельными линиями. К ним относятся энергетические компании, электросетевые организации, испытательные лаборатории, электромонтажные и инженерные предприятия, производители электротехнического оборудования и сервисные организации.

Для высоковольтной лаборатории важны воспроизводимость измерений и возможность документировать результаты. Для выездной диагностической группы большое значение имеют организация рабочего процесса и соответствие оборудования поставленной задаче. Для предприятия, эксплуатирующего кабельные сети, ключевым вопросом остаётся получение данных, которые можно сопоставлять с результатами предыдущих обследований.

При международных поставках и OEM-взаимодействии дополнительно необходимо учитывать применяемые на конкретном объекте стандарты, методики испытаний и требования заказчика.

Почему важен анализ тенденций, а не только отдельного результата

Состояние кабельной изоляции меняется постепенно, поэтому для технической диагностики представляет интерес динамика показателей.

Если измерения выполняются периодически в сопоставимых условиях, специалисты получают возможность отслеживать изменение диэлектрических характеристик. При заметном изменении результатов это может стать основанием для проведения дополнительных исследований.

При этом нельзя автоматически связывать любое изменение tan δ с конкретным дефектом. На результат могут влиять температура, состояние кабеля, условия проведения испытания и особенности измерительной схемы. Поэтому интерпретация должна выполняться с учётом всей доступной технической информации.

VLF как часть современной системы контроля изоляции

Современная эксплуатация электрических сетей требует перехода от исключительно планового обслуживания к более информированному управлению техническим состоянием оборудования. Измерительные технологии помогают получать объективные данные, на основании которых специалисты планируют дальнейшие диагностические и ремонтные мероприятия.

Тестер диэлектрических потерь на сверхнизких частотах (VLF) MSVlF-101G может занимать в такой системе конкретное место — измерение характеристик диэлектрических потерь кабельной изоляции в рамках VLF-диагностики.

Его практическая ценность определяется не количеством заявленных функций, а тем, насколько корректно оборудование включено в существующую процедуру испытаний. Для энергетических компаний, электросетевых организаций, высоковольтных лабораторий и сервисных предприятий особенно важно сочетать измерительное оборудование с правильной подготовкой объекта, соблюдением требований безопасности и профессиональной интерпретацией результатов.

В итоге VLF-диагностика должна рассматриваться как часть комплексного контроля состояния кабельных линий. Последовательные измерения, сопоставление результатов и использование дополнительных методов позволяют специалистам получать более полную информацию об электрической изоляции и принимать технические решения на основе фактических данных, а не только визуального состояния кабельной системы.
