Анализатор характеристик высоковольтных выключателей: контроль состояния выключателей в современной электроэнергетике

Высоковольтный выключатель относится к числу наиболее ответственных элементов подстанционного оборудования. От его способности своевременно отключить повреждённый участок зависит не только сохранность конкретного аппарата, но и устойчивость работы всей электрической сети. При этом внешне исправный выключатель может иметь скрытые проблемы в механизме привода, контактной системе или цепях управления. Поэтому традиционного визуального осмотра недостаточно — при техническом обслуживании необходимо контролировать реальные временные и электрические характеристики коммутационного процесса.

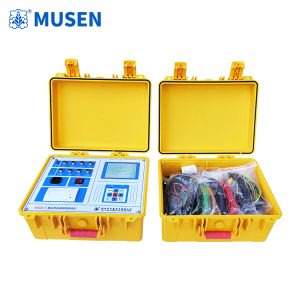

Анализатор характеристик высоковольтных выключателей применяется именно для такой диагностической задачи. Он позволяет исследовать параметры работы выключателя во время операций включения и отключения, получать объективные измерительные данные и использовать их для оценки технического состояния аппарата. Такой подход особенно важен при профилактических испытаниях, капитальном ремонте, вводе оборудования в эксплуатацию и проведении испытаний на объектах высокого напряжения.

Почему временные характеристики имеют значение

Коммутация высоковольтной цепи представляет собой короткий, но сложный процесс. На результат одновременно влияют состояние механического привода, кинематика подвижных элементов, контактная система, электромагнитные цепи управления и вспомогательные контакты.

Даже небольшое изменение времени срабатывания может указывать на изменение механического состояния аппарата. Причинами могут быть износ деталей, изменение условий работы механизма, ослабление соединений или другие эксплуатационные факторы.

При диагностике обычно обращают внимание на:

• время включения и отключения;
• согласованность работы фаз;
• последовательность коммутационных операций;
• характеристики вспомогательных контактов;
• поведение цепей управления;
• скорость и ход подвижных элементов, если соответствующий параметр предусмотрен методикой испытаний.

Полученные результаты необходимо оценивать с учётом конструкции конкретного выключателя, требований производителя, эксплуатационной документации и принятой методики испытаний.

Принцип измерения характеристик выключателя

Во время испытания измерительная система синхронизирует регистрацию нескольких процессов. На управляющую цепь подаётся команда на включение или отключение, после чего фиксируется реакция коммутационного механизма и состояние соответствующих электрических цепей.

В зависимости от применяемой схемы испытаний могут регистрироваться временные интервалы между управляющим сигналом и изменением состояния контактов, а также различия между отдельными фазами.

Важным преимуществом такого подхода является возможность анализировать не только конечное состояние оборудования, но и сам процесс переключения. Если все контакты замыкаются или размыкаются, это ещё не означает, что операция выполняется с требуемой согласованностью. Именно временная регистрация помогает выявить отклонения, которые невозможно определить обычным измерением сопротивления в установившемся состоянии.

Анализатор характеристик высоковольтных выключателей в этом случае выступает инструментом функциональной диагностики. Он помогает перевести работу механизма из визуально оцениваемого процесса в набор измеряемых параметров.

Где используется такая диагностика

Основная область применения связана с подстанциями, распределительными устройствами и испытательными лабораториями. Измерения могут проводиться при плановом техническом обслуживании, после ремонта механизма, перед вводом оборудования в эксплуатацию или при возникновении подозрений на нарушение работы коммутационного аппарата.

Особое значение контроль приобретает при эксплуатации:

• высоковольтных выключателей;
• комплектных распределительных устройств;
• подстанционного оборудования;
• коммутационных аппаратов энергетических объектов;
• элементов систем передачи и распределения электроэнергии.

При обследовании высоковольтного оборудования результаты временного анализа могут рассматриваться вместе с измерением сопротивления контактов, проверкой цепей управления, испытанием изоляции и другими процедурами.

Диагностика после ремонта

После ремонта выключателя специалисту важно убедиться не только в отсутствии видимых дефектов, но и в правильности восстановления механической системы. Замена или регулировка отдельных элементов способна изменить кинематику привода и временные параметры коммутации.

Поэтому после ремонтных работ целесообразно выполнить контрольные операции включения и отключения и сопоставить полученные результаты с допустимыми требованиями соответствующей технической документации.

Если обнаруживается существенная асимметрия между фазами либо изменение временных характеристик по сравнению с предыдущими измерениями, это становится основанием для дополнительной проверки.

Последовательность инженерного анализа может выглядеть следующим образом:

1. подготовка выключателя к испытанию;
2. проверка схемы управления;
3. подключение измерительных цепей;
4. выполнение операций включения и отключения;
5. регистрация временных характеристик;
6. анализ полученных кривых и интервалов;
7. сопоставление с нормативными или паспортными требованиями;
8. принятие решения о необходимости регулировки или дополнительной диагностики.

Такой порядок позволяет связать измерительный результат с конкретным этапом технического обслуживания.

Связь с высоковольтными испытаниями

Диагностика выключателя не ограничивается контролем его коммутационной характеристики. В рамках комплексного обследования электрического оборудования также проводятся испытания изоляции, измерение сопротивления контактов, проверка цепей управления и другие процедуры.

Например, при высоковольтных испытаниях оценивается электрическая прочность изоляционной системы. Испытания повышенным напряжением позволяют проверить способность изоляции выдерживать установленное воздействие. Диагностика частичных разрядов используется для выявления локальных процессов в изоляции.

Измерение характеристик выключателя решает другую задачу — позволяет исследовать динамику коммутационного механизма и работу связанных с ним цепей.

Поэтому результаты разных испытаний необходимо рассматривать комплексно. Условно можно выделить три взаимодополняющих направления:

Такое разделение помогает избежать ошибочного вывода о состоянии выключателя только по одному измерению.

Практика эксплуатации на подстанциях

В условиях действующей подстанции диагностические работы должны учитывать не только техническую сторону измерений, но и организацию вывода оборудования из работы. Испытание проводится после выполнения необходимых переключений и мероприятий по обеспечению безопасности персонала.

Для эксплуатационной организации особую ценность представляет накопление результатов нескольких периодических измерений. Однократный результат показывает состояние оборудования в определённый момент, тогда как последовательность измерений позволяет анализировать тенденцию.

Например, если временные характеристики после нескольких циклов технического обслуживания постепенно изменяются, специалист может обратить внимание на механическую часть выключателя ещё до возникновения явного отказа.

Такой подход соответствует концепции состояния технического обслуживания, при которой решения принимаются на основании фактических диагностических данных.

Значение для состояния оборудования

Современная энергетика всё активнее использует методы диагностики, позволяющие перейти от обслуживания исключительно по календарному графику к оценке реального состояния оборудования. Для высоковольтных выключателей это особенно актуально из-за высокой ответственности коммутационного аппарата.

Измерительные данные могут использоваться для:

• формирования истории технического состояния;
• контроля результатов ремонта;
• выявления постепенного изменения характеристик;
• подтверждения корректности регулировки механизма;
• подготовки оборудования к дальнейшей эксплуатации;
• обоснования проведения углублённого обследования.

При этом специалист должен учитывать условия проведения измерений. Температура, состояние источника питания цепей управления, конфигурация испытательной схемы и особенности конкретной конструкции могут влиять на результат. Поэтому сравнение данных должно выполняться по возможности в сопоставимых условиях.

Как организовать испытания в лаборатории

В испытательной лаборатории важно заранее определить, какие параметры необходимы для решения конкретной диагностической задачи. Нет необходимости регистрировать каждый возможный показатель без понимания его дальнейшего применения.

Практический алгоритм начинается с анализа технической документации на выключатель. Затем определяется схема подключения измерительной системы, проверяются цепи управления и выполняются необходимые коммутационные операции.

После получения результатов инженер анализирует временные интервалы и взаимосвязь между фазами. При наличии отклонений необходимо определить, связано ли оно с механическим приводом, контактной системой, цепью управления или особенностями самой испытательной схемы.

Именно такой инженерный анализ отличает диагностическое испытание от простого получения набора числовых значений.

Развитие методов диагностики высоковольтных выключателей

Перспективным направлением для энергетической отрасли становится интеграция результатов различных испытаний в единую систему технического состояния. Для этого данные периодических измерений должны сохраняться и использоваться при последующих обследованиях.

В сочетании с результатами контроля изоляции, измерения сопротивления контактов, анализа работы приводного механизма и эксплуатационной информацией временные характеристики позволяют формировать более объективную картину состояния выключателя.

В дальнейшем значение будут иметь не только отдельные измерения, но и анализ динамики параметров. Это создаёт основу для более рационального планирования ремонтных работ и перехода к диагностике по фактическому состоянию.

Анализатор характеристик высоковольтных выключателей в такой системе следует рассматривать как измерительный инструмент для исследования коммутационных процессов. Его практическая роль заключается в получении объективных данных о работе аппарата, которые дополняют результаты других электрических и механических испытаний.

Для подстанций, испытательных лабораторий, производителей электрооборудования и организаций, выполняющих высоковольтные испытания, такой подход помогает повысить информативность технического контроля. Регулярное измерение характеристик выключателей позволяет не ограничиваться проверкой факта срабатывания, а анализировать качество самого коммутационного процесса и своевременно обращать внимание на признаки изменения технического состояния оборудования.
