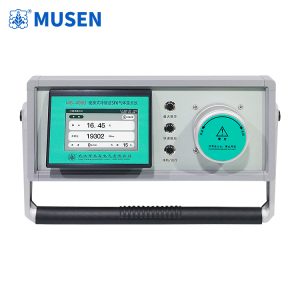

Анализатор точки росы элегаза (SF6) в диагностике высоковольтного оборудования

Надёжность газоизолированного высоковольтного оборудования во многом зависит от состояния изоляционной среды. Для оборудования с элегазовой изоляцией контроль состава и влажности газа имеет не меньшее значение, чем электрические испытания токоведущих элементов. Попадание влаги в газовую систему может быть связано с особенностями монтажа, техническим обслуживанием, герметичностью оборудования или условиями эксплуатации. Поэтому контроль точки росы рассматривается как одна из практических процедур оценки состояния газовой изоляции.

Особенно актуальна эта задача для распределительных устройств, выключателей и других аппаратов, в которых используется SF6. Анализатор точки росы элегаза (SF6) позволяет определить температурный показатель, связанный с содержанием влаги в исследуемом газе, и использовать полученный результат при техническом контроле оборудования.

Почему влажность SF6 необходимо контролировать

Элегаз применяется в высоковольтной энергетике благодаря своим электрическим и дугогасящим свойствам. Однако характеристики изоляционной системы зависят не только от самого газа. Существенное значение имеют его чистота, давление, наличие примесей и содержание влаги.

При наличии избыточной влаги изменяется состояние газовой среды. В условиях электрических воздействий это может отрицательно влиять на эксплуатационные характеристики оборудования. Кроме того, в процессе коммутации высоковольтного выключателя образуются продукты разложения SF6, взаимодействие которых с влагой требует дополнительного внимания со стороны эксплуатационного персонала.

Именно поэтому контроль влажности входит в комплекс диагностических мероприятий при обслуживании газоизолированного оборудования.

В практической работе необходимо учитывать несколько взаимосвязанных факторов:

• состояние газовой системы;
• герметичность оборудования;
• условия заполнения и обслуживания;
• чистоту газа;
• наличие влаги;
• эксплуатационную историю аппарата;
• результаты других электрических испытаний.

Один показатель не может полностью характеризовать состояние GIS или другого газоизолированного оборудования, поэтому точку росы следует рассматривать в составе комплексной диагностики.

Что означает точка росы

Точка росы представляет собой температуру, при которой содержащийся в газе водяной пар достигает состояния насыщения и начинает конденсироваться при соответствующих условиях. Чем выше температура точки росы, тем больше влаги может содержаться в газовой среде.

Для инженерной диагностики важно не только получить значение, но и правильно интерпретировать его с учётом давления газа, условий отбора пробы и требований конкретной технической документации.

При работе с SF6 измерение точки росы позволяет косвенно оценить влажностное состояние изоляционной среды. Такой контроль особенно полезен после монтажа, технического обслуживания или проведения операций с газовой системой.

Принцип измерения

Современные измерительные системы для определения точки росы используют физические свойства водяного пара и регистрируют момент достижения определённого состояния газовой среды. Конкретный принцип зависит от конструкции измерительного оборудования.

Важной частью процесса является правильный отбор пробы. Если проба загрязнена окружающим воздухом или в измерительную линию попадает дополнительная влага, результат может не отражать реального состояния оборудования.

Поэтому перед измерением необходимо обеспечить корректное подключение, проверить состояние соединений и организовать прохождение газа через измерительный тракт в соответствии с применяемой методикой.

Анализатор точки росы элегаза (SF6) в данном процессе выполняет функцию измерительного звена между газовой системой высоковольтного оборудования и лабораторной либо переносной диагностической процедурой.

Контроль GIS на подстанциях

Газоизолированные распределительные устройства отличаются компактностью и широко применяются там, где необходимо рационально использовать пространство подстанции. Их внутренние токоведущие элементы размещаются в герметичной оболочке с изоляционной газовой средой.

В процессе эксплуатации состояние такой системы необходимо периодически контролировать. При техническом обслуживании специалисты могут проверять давление газа, герметичность, влажность и другие параметры, предусмотренные эксплуатационной документацией.

Измерение точки росы особенно важно после операций, при которых газовая система открывалась или подвергалась обслуживанию. Даже при соблюдении технологической процедуры необходимо подтвердить состояние изоляционной среды после завершения работ.

В этом случае диагностика строится по следующей логике:

1. подготовка оборудования и измерительного тракта;
2. подключение к контролируемой газовой системе;
3. отбор или подача газовой пробы;
4. стабилизация измерительного процесса;
5. определение точки росы;
6. регистрация результата;
7. сопоставление с установленными требованиями;
8. при необходимости — проведение дополнительных проверок.

Контроль элегаза в высоковольтных выключателях

Для высоковольтного выключателя газ выполняет не только изоляционную функцию, но и участвует в процессе гашения электрической дуги. Поэтому состояние газовой среды имеет значение для надёжности коммутационного аппарата.

После большого количества коммутационных операций или технического обслуживания специалисты могут выполнять комплексную проверку состояния выключателя. В зависимости от задачи дополнительно контролируются механические характеристики, сопротивление контактов, состояние цепей управления и параметры изоляции.

Измерение влажности SF6 в таком случае помогает оценить именно состояние газовой среды. Оно не заменяет проверку механизма выключателя или электрические испытания, но дополняет общую диагностическую картину.

Как связать анализ точки росы с высоковольтными испытаниями

Газоизолированное оборудование требует комплексного подхода. При вводе нового оборудования в эксплуатацию, после ремонта или в рамках периодического обслуживания могут выполняться различные виды испытаний.

Например:

Такое разделение показывает, почему невозможно заменить комплексную диагностику одним измерением.

При высоковольтных испытаниях основное внимание уделяется электрическому состоянию оборудования. При контроле точки росы исследуется газовая среда. Оба направления дополняют друг друга и помогают специалисту получить более полную информацию о состоянии аппарата.

Практический контроль после обслуживания

Одним из наиболее показательных сценариев является техническое обслуживание GIS или элегазового выключателя. Во время выполнения работ газовая система может подвергаться операциям, которые требуют последующего восстановления рабочего состояния.

После завершения обслуживания необходимо убедиться, что газовая среда соответствует установленным требованиям. В зависимости от конкретной технологической процедуры могут проверяться влажность, чистота газа, давление и другие характеристики.

В этом случае контроль точки росы выполняет функцию подтверждения качества выполненных работ. Если результат отличается от ожидаемого, специалисту необходимо анализировать возможные причины: условия подготовки газа, герметичность соединений, состояние измерительной линии, процедуру отбора пробы или другие факторы.

Подобный подход помогает не просто фиксировать отклонение, а искать его источник.

Ошибки при измерении влажности

На практике часть проблем связана не с самим оборудованием, а с организацией измерения. При анализе элегаза особенно важно минимизировать контакт пробы с атмосферным воздухом.

Типичные источники погрешностей связаны с:

• недостаточной герметичностью соединений;
• использованием неподготовленной измерительной линии;
• неправильным отбором пробы;
• воздействием окружающей среды;
• несоблюдением последовательности измерительной процедуры;
• неправильной интерпретацией показателя при различных условиях давления.

Поэтому оператору необходимо контролировать не только показания прибора, но и весь измерительный процесс.

Значение для состояния электрооборудования

Современная система эксплуатации подстанций всё чаще ориентируется на фактическое техническое состояние оборудования. Для GIS это особенно важно, поскольку многие внутренние дефекты невозможно обнаружить обычным визуальным осмотром.

Контроль газовой среды становится одним из элементов такой системы. Результаты измерений можно сохранять в технической истории оборудования и сравнивать с последующими исследованиями.

Если показатели постепенно изменяются, это может стать основанием для дополнительного обследования. При этом решение принимается с учётом всей совокупности данных, включая результаты электрических испытаний, сведения о техническом обслуживании и эксплуатационные условия.

Роль измерений в современной диагностике SF6

Развитие цифровых методов технического обслуживания приводит к тому, что результаты лабораторных и полевых измерений всё чаще используются не изолированно, а в составе единой базы диагностических данных.

Анализатор точки росы элегаза (SF6) может применяться в испытательных лабораториях, энергетических компаниях, сервисных подразделениях и организациях, выполняющих обслуживание высоковольтного оборудования. Его основная задача — получение объективной информации о влажностном состоянии газовой среды.

Для распределительных сетей и подстанций это имеет практическое значение при проведении профилактических мероприятий, после ремонта и при оценке эксплуатационного состояния GIS и элегазовых выключателей.

В дальнейшем всё большее значение будет иметь не единичный результат, а динамика изменения параметров. Сопоставление влажности, давления, данных контроля изоляции, диагностики частичных разрядов и других показателей создаёт более информативную основу для состояния оборудования.

Таким образом, Анализатор точки росы элегаза (SF6) следует рассматривать как часть комплексной системы контроля газоизолированного высоковольтного оборудования. Грамотно организованное измерение помогает выявлять изменения влажностного состояния газовой среды, контролировать качество технического обслуживания и дополнять результаты высоковольтных испытаний. Для эксплуатации GIS, элегазовых выключателей и других элементов современной системы такой подход способствует переходу от формального периодического контроля к более обоснованной оценке фактического состояния оборудования.
