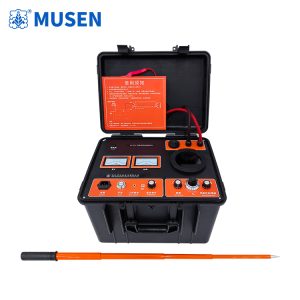

Высоковольтный мостовой прибор для определения мест повреждения кабельных линий: методы и практика диагностики

Повреждение силового кабеля редко ограничивается самой необходимостью восстановить электрическое соединение. Для энергетической компании или эксплуатационной службы не менее важной задачей становится быстрое определение места дефекта. Пока точка повреждения неизвестна, невозможно перейти к целевым ремонтным работам, а длительный поиск увеличивает время отключения оборудования и усложняет организацию аварийно-восстановительных мероприятий.

Особенно сложной ситуация становится на протяженных кабельных линиях, проложенных под землей, в кабельных сооружениях или на территориях промышленных объектов. Визуальный осмотр в таких условиях практически бесполезен, поэтому применяются электрические методы диагностики. Высоковольтный мостовой прибор для определения мест повреждения относится к средствам, которые используются для локализации поврежденных участков кабельной линии на основе измерительных схем и электрических параметров.

Почему обнаружить неисправность недостаточно

Первичная проверка позволяет установить сам факт нарушения изоляции или электрической цепи. Однако для ремонта необходимо знать расстояние до поврежденного участка либо максимально точно определить его расположение.

На практике встречаются разные типы дефектов:

• замыкание жилы на землю;
• межжильное повреждение;
• снижение сопротивления изоляции;
• обрыв проводника;
• комбинированные повреждения;
• дефекты, проявляющиеся только при повышенном напряжении.

Каждый вариант по-разному влияет на электрические параметры кабеля. Поэтому диагностика обычно строится в несколько этапов: сначала устанавливается характер неисправности, затем выбирается подходящий способ предварительного определения расстояния и после этого выполняется точный поиск места повреждения.

Такое разделение особенно важно для аварийных работ. Попытка сразу перейти к раскопке или вскрытию кабельной трассы без предварительной локализации может привести к дополнительным затратам и увеличению продолжительности ремонта.

Принцип мостового метода

Мостовые методы основаны на сравнении электрических величин в измерительной схеме. В зависимости от типа повреждения и конструкции кабеля используются различные варианты подключения и формирования измерительного контура.

В упрощенном представлении прибор получает информацию о распределении электрических параметров между известным участком кабеля и поврежденной линией. По соотношению измеряемых величин определяется расчетное расстояние до предполагаемого дефекта.

Особенность такого подхода заключается в том, что результат связан не с непосредственным визуальным обнаружением повреждения, а с электрической моделью кабельной линии. Поэтому перед измерением необходимо знать характеристики исследуемого кабеля и правильно определить схему подключения.

Для инженерной практики это означает, что точность локализации зависит не только от измерительного устройства. Важны также:

• правильная идентификация кабеля;
• состояние остальных жил;
• качество соединений;
• наличие заземления;
• тип повреждения;
• длина линии;
• параметры кабеля;
• соответствие измерительной схемы конкретной неисправности.

Высокое напряжение как часть процесса диагностики

Некоторые повреждения имеют нестабильный характер. При низком испытательном напряжении сопротивление дефектного участка может оставаться относительно высоким, а при увеличении электрического воздействия проявляется более отчетливо.

Поэтому в комплексной диагностике кабельных линий применяются методы, предусматривающие использование высокого напряжения. Однако это не означает, что каждый кабель следует подвергать произвольному повышению напряжения. Режим воздействия должен определяться типом кабеля, его состоянием, назначением испытания и соответствующей методикой.

Высоковольтный мостовой прибор для определения мест повреждения в таком случае является частью организованного диагностического процесса, где предварительное измерение может сочетаться с другими методами поиска дефекта.

Важно также учитывать безопасность. Перед началом работ кабель должен быть отключен от действующей сети, проверено отсутствие напряжения и выполнено предусмотренное заземление. После высоковольтных операций необходимо исключить остаточный заряд и обеспечить безопасное состояние объекта.

Как обычно строится поиск дефекта

В условиях эксплуатации целесообразно разделять поиск повреждения на несколько последовательных задач.

1. Определение неисправной линии

Сначала необходимо установить, какой именно кабель имеет проблему. На крупных промышленных объектах или подстанциях одновременно могут проходить несколько линий, поэтому идентификация кабеля является самостоятельной частью работы.

2. Определение характера повреждения

Затем выполняется электрическая проверка. Необходимо установить, является ли дефект обрывом, замыканием, повреждением изоляции или другим типом неисправности.

3. Предварительная локализация

После определения характера дефекта выбирается соответствующий измерительный метод. Мостовая схема может использоваться для расчета расстояния до поврежденного участка в тех случаях, когда условия позволяют применить данный принцип измерения.

4. Точный поиск

Расчетное расстояние не всегда означает, что место ремонта найдено с точностью до конкретной точки трассы. Поэтому после предварительной локализации может потребоваться акустический, электромагнитный или другой способ точного поиска.

5. Подтверждение результата

После определения предполагаемого участка специалисты проверяют соответствие найденной точки расчетным данным и фактической трассе кабеля. Только после этого принимается решение о вскрытии участка или выполнении ремонтных работ.

Где применяется мостовая диагностика

Наиболее востребована такая методика при обслуживании кабельных сетей, где непосредственный доступ к линии ограничен.

Подстанции

На подстанциях кабельные соединения связывают распределительные устройства, трансформаторы, вспомогательные системы и другие элементы электроустановки. При повреждении подземной линии быстрый переход от общей информации о неисправности к определению ее местоположения имеет большое значение для организации ремонта.

Промышленные предприятия

На производственных площадках кабельные трассы могут проходить под дорогами, фундаментами, технологическими зонами и другими объектами. Вскрытие трассы наугад может нарушить работу предприятия. Предварительная электрическая локализация позволяет сузить участок поиска.

Системы распределения электроэнергии

В распределительных сетях кабельные линии часто имеют значительную протяженность. Повреждение изоляции может возникнуть в результате старения, механического воздействия, попадания влаги или других эксплуатационных факторов. После отключения аварийного участка специалисты получают задачу не просто подтвердить неисправность, а определить координату дефекта.

Место прибора в современной системе диагностики

Современная кабельная диагностика редко ограничивается одним измерением. Для получения достоверной информации используются разные методы, каждый из которых решает собственную задачу.

Таким образом, высоковольтный мостовой прибор для определения мест повреждения не обязательно должен использоваться как единственный инструмент. Его рациональная роль — выполнять конкретную измерительную задачу в составе последовательной диагностической процедуры.

Какие ошибки чаще всего усложняют локализацию

Даже подходящая измерительная методика может дать неполезный результат, если неправильно подготовить объект.

Одна из проблем — неверная идентификация жил и концов кабеля. Другая — плохие контактные соединения в измерительной цепи. Дополнительные трудности возникают при сложной конфигурации линии, наличии параллельных участков или неизвестных изменений трассы.

Также необходимо учитывать состояние повреждения. Если электрические характеристики дефекта изменяются во времени или зависят от приложенного напряжения, специалисту может потребоваться сначала стабилизировать условия измерения или применить другой метод предварительной диагностики.

Поэтому инженерный подход заключается не в механическом выполнении одной измерительной операции, а в анализе всей схемы кабельной линии.

От аварийного поиска к профилактической диагностике

Развитие систем управления техническим состоянием электрических сетей постепенно повышает значение диагностики кабельной инфраструктуры. Если раньше измерения часто проводились уже после возникновения аварии, то современные программы обслуживания предусматривают более системный контроль состояния оборудования.

При этом локализация места повреждения и оценка состояния изоляции являются разными задачами. Измерение расстояния до дефекта помогает организовать ремонт, но не заменяет диагностику старения кабеля. Для профилактического обслуживания могут применяться измерения сопротивления изоляции, испытания повышенным напряжением и другие методы в соответствии с назначением кабельной системы.

В перспективе эффективность эксплуатации будет определяться не отдельным измерительным прибором, а качеством всей диагностической цепочки: от обнаружения отклонения до его локализации, технической оценки и принятия решения о ремонте.

Что должен учитывать специалист при выборе метода

Перед применением мостовой схемы необходимо ответить на несколько практических вопросов:

• какой тип кабеля исследуется;
• какая неисправность обнаружена;
• известна ли электрическая схема линии;
• доступны ли оба конца кабеля;
• можно ли сформировать необходимую измерительную цепь;
• требуется ли предварительное высоковольтное воздействие;
• какой дополнительный метод будет использоваться для точного поиска;
• какие требования безопасности действуют на объекте.

Такой анализ позволяет избежать ситуации, когда инструмент используется вне условий, для которых предназначен соответствующий метод измерения.

В конечном счете высоковольтный мостовой прибор для определения мест повреждения представляет собой средство решения одной из наиболее практических задач эксплуатации кабельных сетей — перехода от факта неисправности к обоснованной оценке ее местоположения. Наибольшую ценность такой подход приобретает там, где кабель скрыт под землей или внутри сложной инфраструктуры и прямой поиск связан с существенными затратами. В сочетании с электрическими испытаниями, методами предварительной локализации и точного поиска он позволяет выстроить последовательную процедуру диагностики, ориентированную на сокращение неопределенности и более обоснованное планирование ремонтных работ.
