Газовый хроматограф в диагностике трансформаторного оборудования: от состава масла к оценке состояния изоляции

Почему состав трансформаторного масла имеет диагностическое значение

Состояние силового трансформатора невозможно оценивать только по внешнему виду оборудования или отдельным электрическим параметрам. Многие процессы, происходящие внутри бака, протекают постепенно и на начальной стадии не сопровождаются заметными изменениями рабочих характеристик.

Одним из источников диагностической информации становится трансформаторное масло. Оно одновременно выполняет функции изоляционной и охлаждающей среды и контактирует с различными элементами внутренней конструкции. При определённых тепловых или электрических воздействиях в масле могут накапливаться растворённые газы.

Состав этих газов связан с физико-химическими процессами, происходящими внутри трансформатора. Поэтому лабораторный анализ растворённых газов используется как один из методов диагностики состояния маслонаполненного оборудования.

Задача специалиста заключается не просто в определении наличия отдельных компонентов, а в получении воспроизводимого аналитического результата и его сопоставлении с историей эксплуатации трансформатора и другими диагностическими данными.

Откуда появляются растворённые газы

В нормальном режиме в трансформаторном масле присутствует определённое количество растворённых газов. Их состав может зависеть от условий эксплуатации, температуры, состояния масла и особенностей оборудования.

При развитии определённых процессов количество отдельных компонентов может изменяться. Локальный перегрев, электрические разряды, повреждение изоляционных материалов и другие воздействия способны сопровождаться образованием газообразных продуктов.

Именно поэтому анализ растворённых газов применяется для косвенного выявления процессов, которые невозможно непосредственно наблюдать внутри бака трансформатора.

Например, изменение содержания определённых газов может служить основанием для более подробного анализа возможного теплового или электрического воздействия. Однако отдельный показатель не следует автоматически связывать с конкретным дефектом без учёта общей диагностической картины.

Как работает газовая хроматография

Газовая хроматография основана на разделении компонентов газовой смеси и их последующем детектировании. В диагностике трансформаторов сначала необходимо извлечь растворённые газы из пробы масла, после чего полученная газовая смесь направляется на аналитическое разделение.

Газовый хроматограф позволяет определить состав исследуемой газовой смеси и получить количественные данные по отдельным компонентам в рамках возможностей конкретной аналитической системы.

Общая последовательность включает несколько этапов:

• отбор пробы трансформаторного масла;
• подготовку образца;
• извлечение растворённых газов;
• введение газовой фазы в аналитическую систему;
• разделение компонентов;
• детектирование;
• регистрацию результатов;
• последующую интерпретацию данных.

На каждом этапе возможны факторы, влияющие на результат. Поэтому качество анализа зависит не только от аналитического оборудования, но и от правильности отбора и подготовки образца.

Почему правильный отбор пробы так важен

Даже высокоточная аналитическая система не сможет компенсировать неправильный отбор материала для исследования. Если проба масла загрязнена, неправильно хранилась или подверглась воздействию внешней среды, полученный состав растворённых газов может не отражать реальное состояние трансформатора.

При подготовке образца необходимо учитывать условия отбора, герметичность используемой тары, время между отбором и анализом, а также принятую в лаборатории процедуру обращения с пробами.

Особенно важно исключить неконтролируемый контакт масла с окружающей атмосферой. Изменение газового состава между моментом отбора и лабораторным анализом способно повлиять на последующую интерпретацию.

Поэтому газохроматографический анализ фактически начинается не в лаборатории, а непосредственно с правильно организованного отбора пробы на объекте.

Какие диагностические задачи решает анализ

Основное значение анализа растворённых газов заключается в возможности получить косвенную информацию о внутренних процессах в трансформаторе без его разборки.

В зависимости от состава и изменения концентраций газов специалист может обратить внимание на признаки возможного:

• локального перегрева;
• электрических разрядных процессов;
• ухудшения состояния изоляционной системы;
• аномальных процессов внутри маслонаполненного оборудования.

Однако результаты требуют профессиональной интерпретации. Один и тот же компонент может присутствовать в масле по разным причинам, а изменение концентрации не всегда свидетельствует о развивающейся аварии.

Поэтому при технической диагностике важны не только абсолютные значения, но и их динамика во времени.

Анализ динамики часто важнее единичного результата

Для действующего трансформатора особенно ценна накопленная история лабораторных исследований. Если анализ масла выполняется периодически, специалисты получают последовательность результатов, которую можно сравнивать между собой.

Например, относительно стабильный состав растворённых газов в течение длительного времени и резкое изменение отдельных показателей требуют разного подхода к дальнейшему обследованию.

Исторические данные позволяют учитывать эксплуатационный контекст: изменение нагрузки, проведение ремонтных работ, изменение температурного режима и другие обстоятельства.

Газовый хроматограф в этом случае становится не просто лабораторным прибором, а частью системы мониторинга технического состояния маслонаполненного оборудования.

Результаты анализа могут сохраняться в диагностической базе и использоваться при последующих обследованиях того же трансформатора.

Где применяется метод

Газохроматографический анализ востребован на различных этапах жизненного цикла трансформаторного оборудования.

Производство

На предприятиях — изготовителях трансформаторов лабораторный анализ может использоваться для контроля масла и оценки состояния оборудования в рамках предусмотренных испытательных процедур.

Ввод в эксплуатацию

После транспортировки и монтажа получение исходных диагностических данных позволяет сформировать базу для последующего наблюдения за трансформатором.

Эксплуатация подстанций

Для энергетических компаний регулярный анализ масла может использоваться как часть профилактической диагностики. Особенно важен такой подход для оборудования, отказ которого способен повлиять на работу значимой части электрической сети.

После ремонта

Если трансформатор проходил ремонт с вмешательством во внутреннюю часть бака, результаты анализа могут использоваться совместно с другими испытаниями для оценки состояния оборудования после проведения работ.

Как интерпретировать результаты

Интерпретация данных газового анализа требует осторожности. Нельзя делать вывод о конкретной неисправности только на основании увеличения концентрации одного газа.

Инженер рассматривает совокупность факторов:

1. состав растворённых газов;
2. изменение показателей во времени;
3. условия эксплуатации;
4. нагрузку трансформатора;
5. температурный режим;
6. результаты других диагностических методов;
7. историю технического обслуживания и ремонта.

Такой подход позволяет избежать упрощённой интерпретации.

Например, если одновременно изменяются несколько диагностических показателей, это может стать основанием для дополнительного обследования. Но окончательное техническое заключение должно учитывать особенности конкретного трансформатора и условия проведения анализа.

Связь газовой хроматографии с другими методами

Диагностика силового трансформатора не ограничивается анализом масла. В зависимости от поставленной задачи применяются измерение сопротивления обмоток, контроль коэффициента трансформации, измерение диэлектрических характеристик, диагностика частичных разрядов и другие методы.

Газохроматографический анализ отличается тем, что предоставляет информацию о химических процессах, происходящих внутри маслонаполненного оборудования.

В сочетании с электрическими и физическими методами он позволяет рассматривать состояние трансформатора с разных сторон. Например, данные о растворённых газах могут сопоставляться с результатами испытаний изоляции или изменением рабочих параметров.

Такой комплексный подход особенно важен при состоянии диагностики, когда задача заключается не просто в фиксации отдельного отклонения, а в своевременном обнаружении тенденций изменения технического состояния.

Требования к лабораторной практике

Испытательная лаборатория должна обеспечивать воспроизводимость анализа на всех этапах — от подготовки проб до регистрации результата. Важны единообразие процедур, корректное обслуживание аналитической системы и документирование условий проведения исследований.

Газовый хроматограф требует не только правильной эксплуатации, но и системного контроля качества лабораторного процесса. При большом количестве проб особенно важны идентификация образцов, ведение протоколов и сохранение истории результатов.

Цифровая регистрация данных позволяет связывать результаты анализа с конкретным трансформатором, датой отбора пробы и эксплуатационными условиями. Это повышает ценность накопленной диагностической информации при последующих обследованиях.

Развитие анализа растворённых газов

Современная электроэнергетика постепенно переходит к более системному управлению техническим состоянием оборудования. На этом фоне растёт значение методов, которые позволяют получать диагностическую информацию без вывода оборудования из эксплуатации на длительный срок.

Газовый анализ хорошо вписывается в эту концепцию, поскольку исследование масла может проводиться регулярно, а результаты — использоваться для наблюдения за динамикой состояния.

Следующим этапом развития становится интеграция лабораторных данных с цифровыми системами управления техническим обслуживанием. При наличии истории измерений специалисты могут быстрее выявлять изменения, требующие дополнительного внимания.

При этом автоматизация обработки данных не отменяет инженерного анализа. Интерпретация результатов должна учитывать конструкцию трансформатора, его эксплуатационную историю и результаты других методов диагностики.

Практическое значение для электросетевого предприятия

Для энергетической компании ценность анализа растворённых газов заключается в возможности получать дополнительную информацию о внутреннем состоянии трансформатора без его разборки. Это особенно важно при техническом обслуживании оборудования, работающего в составе подстанций и распределительных систем.

При регулярном контроле результаты могут формировать диагностическую историю объекта. Если в течение длительного периода показатели остаются стабильными, это создаёт одну картину состояния; если наблюдается последовательное изменение состава газов, возникает основание для более детального анализа.

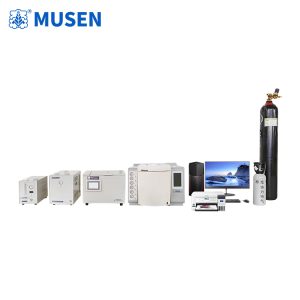

Таким образом, Газовый хроматограф является частью лабораторной инфраструктуры, связывающей химический анализ трансформаторного масла с задачами технической диагностики электрического оборудования.

Главное практическое значение метода состоит не в получении отдельного набора числовых показателей, а в возможности обнаруживать изменения внутренних процессов и сопоставлять их с другими диагностическими признаками. Именно такой комплексный подход позволяет использовать анализ растворённых газов как полноценный элемент системы контроля состояния трансформаторов и планирования технического обслуживания.
