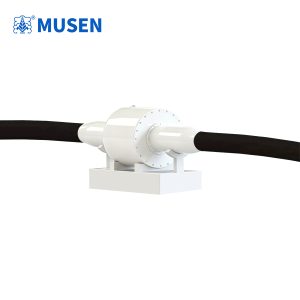

Устройство имитации частичных разрядов для обучения работе с кабелями: практическая подготовка специалистов

Почему обучение диагностике кабелей нельзя ограничивать теорией

Диагностика силовых кабелей требует от специалиста не только знания принципов электрической изоляции, но и практического понимания того, как реальные диагностические сигналы формируются, регистрируются и отличаются от внешних помех. Особенно это относится к контролю частичных разрядов, где измерительный сигнал может быть слабым, а результаты зависят от конструкции кабельной линии, схемы подключения и условий проведения испытаний.

Теоретическое изучение механизма частичных разрядов позволяет понять физику процесса, однако само по себе не формирует устойчивых практических навыков. Инженер должен уметь подготовить испытательную схему, правильно подключить измерительный тракт, определить характер регистрируемого сигнала и последовательно провести процедуру диагностики.

Именно поэтому в испытательных лабораториях и учебных центрах всё большее значение приобретает практическое моделирование диагностических ситуаций. Контролируемый имитационный сигнал позволяет обучать специалистов без необходимости создавать реальный дефект в рабочей кабельной линии.

Что необходимо понимать специалисту по диагностике кабелей

Частичный разряд представляет собой локальный электрический разряд, который не приводит к полному пробою изоляционного промежутка. В кабельных системах подобные процессы могут быть связаны с неоднородностями изоляции, дефектами соединений, локальными повреждениями или другими нарушениями электрической структуры.

Однако обнаружение импульса ещё не означает, что диагностическая задача решена. Специалист должен определить, имеет ли зарегистрированный сигнал отношение к частичному разряду или возник в результате внешнего электромагнитного воздействия.

При обучении важно последовательно рассматривать несколько этапов:

• подготовку кабельного объекта к измерению;
• формирование испытательной схемы;
• подключение датчиков;
• регистрацию импульсных сигналов;
• анализ их характеристик;
• отделение диагностических сигналов от помех;
• документирование результатов.

Такой подход позволяет перейти от абстрактного изучения частичных разрядов к пониманию реальной работы испытательной лаборатории.

Имитация как инструмент практического обучения

Использование реального кабеля с искусственно созданным повреждением для обучения связано с очевидными ограничениями. Необходимо обеспечить безопасность, контролировать состояние объекта и исключить возможность повреждения оборудования. Кроме того, один конкретный дефект не может показать специалисту весь диапазон диагностических ситуаций.

Имитационный источник решает другую задачу. Он позволяет сформировать контролируемое воздействие и использовать его для проверки реакции измерительной системы.

Устройство имитации частичных разрядов для обучения работе с кабелями может применяться в учебной лаборатории как средство формирования воспроизводимой практической ситуации. Специалист получает возможность увидеть, каким образом измерительная система регистрирует импульсный сигнал, как меняется его отображение при различных условиях и какие этапы необходимо пройти до получения диагностического результата.

При этом имитация не должна восприниматься как точная копия конкретного дефекта кабельной линии. Её задача заключается прежде всего в создании контролируемого учебного воздействия.

Как может строиться практическое занятие

Эффективное обучение целесообразно организовывать не вокруг изучения отдельных функций измерительного прибора, а вокруг полноценной диагностической задачи.

Подготовка

На первом этапе специалист знакомится со схемой кабельного объекта и определяет точки подключения измерительного оборудования. Отдельное внимание уделяется заземлению, экранированию и организации безопасной зоны.

Настройка измерительного тракта

После проверки соединений обучаемый подготавливает систему регистрации. Здесь важно понимать назначение каждого элемента цепи и влияние неправильного подключения на получаемый сигнал.

Формирование имитационного воздействия

Затем в измерительную систему вводится контролируемый сигнал. Специалист должен определить, каким образом он отображается на используемом диагностическом оборудовании.

Анализ

Полученная информация рассматривается с точки зрения формы сигнала, его распределения и связи с условиями измерения. На этом этапе особенно полезно объяснять различие между полезным диагностическим сигналом и внешней помехой.

Оформление результата

Завершающая часть занятия может включать фиксацию условий испытания и полученных данных. Это формирует навык, необходимый для реальной лабораторной работы, где результат должен быть не только получен, но и документирован.

Почему имитация важна для обучения работе с кабельными линиями

Кабельная диагностика отличается от проверки отдельных лабораторных компонентов тем, что реальная линия может иметь значительную длину и сложную структуру. На измерение влияют соединительные элементы, муфты, экранирование, конструкция кабеля и окружающая электромагнитная обстановка.

Специалисту необходимо понимать, что измерительная система получает не абстрактный «идеальный» сигнал, а результат взаимодействия диагностического объекта и всей измерительной цепи.

Поэтому практическое обучение должно формировать не только умение нажимать кнопки измерительного оборудования, но и способность анализировать физический смысл полученных данных.

Имитационный источник помогает создать повторяемую учебную ситуацию. При необходимости преподаватель может возвращаться к одному и тому же этапу и разбирать ошибки без риска повредить рабочий объект.

Подготовка специалистов для испытательных лабораторий

В испытательной лаборатории инженер сталкивается с различными типами оборудования и разными условиями проведения измерений. Особенно важны навыки правильного подключения, последовательности операций и анализа результатов.

Устройство имитации частичных разрядов для обучения работе с кабелями может использоваться при подготовке новых специалистов, повышении квалификации сотрудников и проведении практических занятий по диагностике электрической изоляции.

Учебный процесс при этом может включать не только работу с самим сигналом, но и подготовку всей процедуры: составление схемы, проверку соединений, организацию заземления, контроль измерительного канала и оформление протокола.

Такой формат позволяет приблизить обучение к реальной работе испытательной лаборатории, сохраняя контролируемые условия эксперимента.

Типичные ошибки начинающих специалистов

При первых практических измерениях ошибки часто возникают не из-за недостатка теоретических знаний, а из-за неправильной последовательности действий.

Одна из распространённых проблем — недостаточное внимание к измерительной цепи. Специалист может сосредоточиться на отображаемом сигнале и не проверить, каким образом он сформирован.

Другой важный момент — внешние помехи. В высоковольтной лаборатории присутствуют различные источники электромагнитного воздействия, поэтому необходимо уметь анализировать окружающую обстановку и отличать посторонний сигнал от признаков диагностического процесса.

Также важна правильная интерпретация результата. Наличие импульсной активности само по себе не является достаточным основанием для утверждения о конкретном дефекте. Необходимо учитывать схему измерения, условия проведения испытания и совокупность полученных данных.

Практическая имитация позволяет разбирать подобные ситуации последовательно и многократно.

От учебной установки к реальной диагностике

Главная задача обучения заключается не в том, чтобы специалист научился работать только с одним измерительным комплексом. Необходимо сформировать универсальный алгоритм действий.

В реальной работе инженер должен уметь:

1. определить диагностическую задачу;
2. изучить конструкцию кабельного объекта;
3. выбрать соответствующую схему измерения;
4. проверить измерительный тракт;
5. организовать безопасное проведение испытания;
6. зарегистрировать сигналы;
7. оценить влияние помех;
8. сопоставить результаты с другими диагностическими данными;
9. оформить техническое заключение.

Имитационное оборудование полезно именно потому, что позволяет отрабатывать эти действия в контролируемой среде.

Значение для учебных лабораторий и производителей оборудования

Практические стенды с имитацией диагностических сигналов могут использоваться не только специализированными учебными организациями. Они представляют интерес для предприятий, которые самостоятельно готовят сотрудников для работы с высоковольтными испытаниями.

Для производителей кабельного оборудования подобные решения могут применяться в рамках внутреннего обучения технического персонала. Испытательные организации могут использовать их при адаптации новых инженеров. Энергетические предприятия — при повышении квалификации специалистов, занимающихся технической диагностикой кабельных линий.

При этом содержание занятий может постепенно усложняться: от базового понимания принципа частичных разрядов до анализа измерительной схемы и интерпретации диагностических данных.

Связь обучения с развитием цифровой диагностики

Современные системы контроля изоляции всё чаще используют цифровую обработку сигналов, автоматизированную регистрацию и программный анализ результатов. Поэтому специалисту недостаточно понимать только физическую природу частичного разряда.

Необходимо также понимать, как диагностическая информация проходит через измерительный тракт и преобразуется в данные, доступные оператору.

Устройство имитации частичных разрядов для обучения работе с кабелями в этом контексте может рассматриваться как связующее звено между теоретическими знаниями и практикой цифровой диагностики. Оно позволяет отрабатывать взаимодействие между физическим процессом, измерительным оборудованием и программной обработкой.

В дальнейшем подготовка специалистов будет всё теснее связана с использованием цифровых архивов измерений, автоматизированных систем анализа и комплексной оценки состояния кабельных линий. Однако базовые навыки — правильное подключение, понимание источника сигнала и критическая оценка результата — сохранят своё значение.

Практический результат обучения

Качественная подготовка специалиста по диагностике кабелей заключается не в запоминании отдельных процедур, а в формировании устойчивого инженерного алгоритма. Необходимо понимать, что измерительная система является частью общего процесса и что любой диагностический результат должен оцениваться с учётом условий его получения.

Применение контролируемой имитации создаёт возможность многократно повторять практические операции, разбирать ошибки и постепенно усложнять учебные задачи. Это особенно важно для специалистов, которые в дальнейшем будут работать с высоковольтными испытаниями, кабельными линиями, электрической изоляцией и системами контроля частичных разрядов.

Таким образом, Устройство имитации частичных разрядов для обучения работе с кабелями имеет практическое значение прежде всего как элемент учебной и испытательной инфраструктуры. Его использование позволяет связать теоретическое понимание частичных разрядов с реальными навыками измерения, анализа сигналов и организации диагностического процесса, что делает подготовку специалистов более приближенной к условиям современной электроэнергетики.
