1. Как выбрать технологию для высоковольтных испытаний

При проверке электрооборудования важно обеспечить требуемое испытательное напряжение, стабильность параметров и безопасность персонала. Поэтому при выборе испытательного трансформатора необходимо учитывать не только максимальное напряжение, но и мощность, конструкцию изоляции, условия эксплуатации и стоимость обслуживания.

Газоизолированный высоковольтный испытательный трансформатор предназначен для формирования высокого переменного напряжения при испытаниях электрической прочности изоляции. Такое оборудование применяется в электротехнических лабораториях, на энергетических предприятиях, в ремонтных организациях и учебно-исследовательских центрах.

Газовая изоляция позволяет отказаться от трансформаторного масла и реализовать компактную конструкцию. Это особенно актуально для выездных испытаний и помещений с ограниченным пространством.

2. Сравнение газовой, масляной и сухой изоляции

Испытательный трансформатор с газовой изоляцией использует газовую среду для обеспечения электрической изоляции внутренних компонентов. При соответствующем проектировании такая конструкция позволяет уменьшить габариты и массу оборудования, а отсутствие масла исключает необходимость контроля его состояния и предотвращает утечки трансформаторного масла.

Масляные трансформаторы отличаются традиционной конструкцией и широко применяются в высоковольтных испытательных системах. При эксплуатации необходимо учитывать массу, герметичность масляной системы и требования к обслуживанию.

Сухие трансформаторы также не используют жидкий изоляционный материал. Их характеристики зависят от типа изоляции, геометрии электродов, охлаждения и конструкции корпуса.

Выбор между технологиями следует делать на основании паспортных характеристик, протоколов испытаний и условий эксплуатации. Само наличие газовой изоляции не гарантирует более высокую точность или надежность без подтверждения результатами измерений.

3. Технические возможности и область применения

Для рассматриваемой конфигурации заявлены следующие параметры:

• Номинальная мощность 20 кВА.

• Входное напряжение 400 В переменного тока.

• Входной ток 50 А.

• Выходное напряжение 100 кВ.

• Выходной ток 200 мА.

• Напряжение измерительной обмотки 100 В.

Оборудование предназначено для испытаний электрической прочности изоляции промышленной частотой, исследований частичных разрядов и учебных высоковольтных экспериментов.

Возможность испытаний оборудования класса до 110 кВ необходимо определять по требуемому испытательному напряжению конкретного объекта. Номинальный класс электрооборудования не означает, что любое изделие этого класса можно испытывать при максимальном выходном напряжении установки.

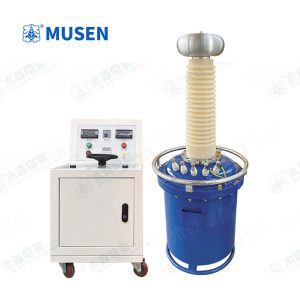

Газоизолированный высоковольтный испытательный трансформатор

4. Преимущества газоизолированной конструкции

Высоковольтный испытательный трансформатор с газовой изоляцией может быть удобен для мобильных лабораторий благодаря компактности и отсутствию масляного заполнения.

Герметичный корпус помогает защищать внутреннюю изоляционную среду от внешней влаги и загрязнений. Оптимизированная конструкция электрического поля и качественная сборка могут способствовать снижению частичных разрядов. Однако фактические показатели должны подтверждаться заводскими протоколами.

Если используется элегаз SF6, необходимо соблюдать требования к герметичности, обслуживанию и экологически безопасному обращению с газом.

5. Как выбрать подходящее оборудование

Система для испытаний на выдерживаемое напряжение промышленной частоты с газовой изоляцией должна соответствовать характеристикам испытуемых объектов, требуемой продолжительности испытаний и нагрузке.

Перед покупкой рекомендуется проверить допустимые рабочие режимы, массу, габариты, состав поставки, совместимость с измерительными приборами и наличие сервисной поддержки.

6. Часто задаваемые вопросы

Чем газоизолированный трансформатор отличается от масляного?

Он использует газовую изоляционную среду вместо трансформаторного масла. Это позволяет отказаться от обслуживания масляной системы, но требует контроля герметичности газовой конструкции.

Для чего нужна установка для испытаний на выдерживаемое напряжение промышленной частоты с газовой изоляцией?

Она используется для проверки электрической прочности изоляции при заданном переменном напряжении и для предусмотренных конструкцией исследовательских задач.

Как подтвердить низкий уровень частичных разрядов?

Необходимо запросить протокол измерений с указанными условиями испытания и критериями оценки.

Можно ли применять оборудование для испытаний электроустановок класса 110 кВ?

Это зависит от требуемого испытательного напряжения, характеристик объекта и соответствия установки применимой методике.

Дополнительную информацию об оборудовании можно запросить на сайте производителя: https://www.msdq.ru/
