Газоизолированный высоковольтный испытательный трансформатор: применение и руководство по выбору

Газоизолированный высоковольтный испытательный трансформатор: применение и руководство по выбору

Газоизолированный высоковольтный испытательный трансформатор, испытательный трансформатор с газовой изоляцией, система для испытаний на выдерживаемое напряжение промышленной частоты с газовой изоляцией, высоковольтный испытательный трансформатор с газовой изоляцией, установка для испытаний на выдерживаемое напряжение промышленной частоты с газовой изоляцией.

Применение газоизолированных высоковольтных испытательных трансформаторов для проверки изоляции электрооборудования, измерения частичных разрядов и учебных исследований. Основные характеристики, преимущества и критерии выбора.

1. Где применяется высоковольтное испытательное оборудование

Проверка электрической прочности изоляции необходима при производстве, ремонте и техническом обслуживании электротехнического оборудования. Она позволяет оценивать соответствие изделий установленным требованиям и выявлять определенные дефекты изоляции.

Газоизолированный высоковольтный испытательный трансформатор используется для формирования высокого переменного напряжения в испытательных системах. Такое оборудование может применяться в энергетических организациях, электротехнических лабораториях, учебных центрах и исследовательских подразделениях.

В зависимости от конструкции и комплектации установка может использоваться для испытаний изоляторов, кабельной арматуры, вводов и других электротехнических изделий. Совместимость с конкретным объектом должна подтверждаться его техническими требованиями и характеристиками установки.

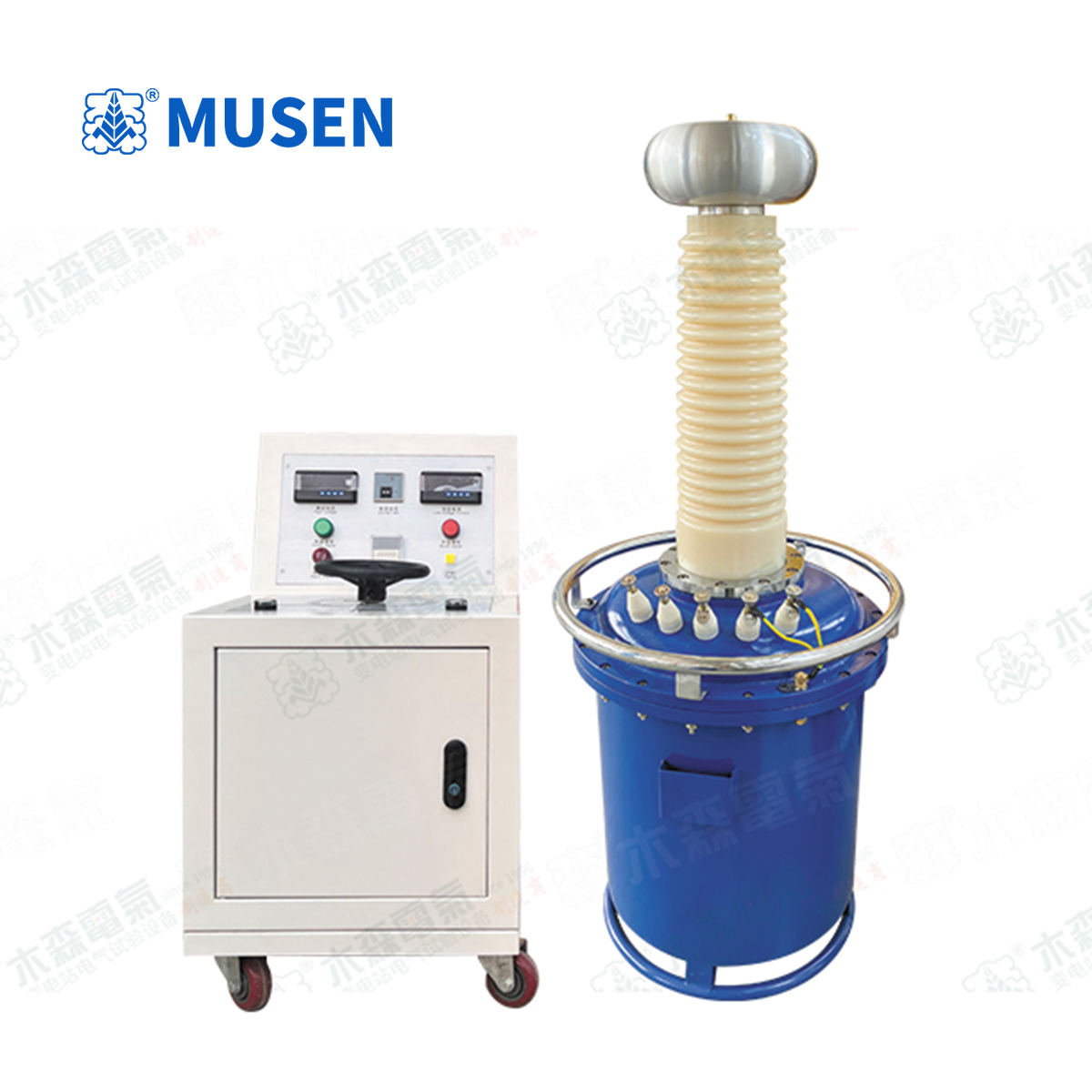

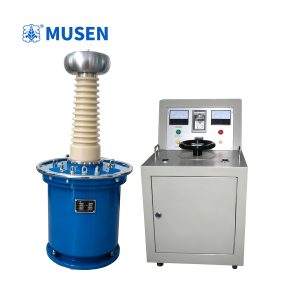

Газоизолированный высоковольтный испытательный трансформатор

2. Возможности для исследований и обучения

Помимо испытаний электрической прочности изоляции, высоковольтное оборудование может применяться при исследовании частичных разрядов и изучении процессов в электрической изоляции.

Для таких задач необходима корректно организованная измерительная система. Результаты зависят не только от трансформатора, но и от измерительных приборов, схемы подключения, электромагнитных помех и условий проведения эксперимента.

Испытательный трансформатор с газовой изоляцией может быть частью лабораторного комплекса, предназначенного для практических занятий и исследовательских работ. При этом необходимо предусмотреть защитные ограждения, блокировки и процедуры безопасного управления высоким напряжением.

3. Преимущества газоизолированного исполнения

Газовая изоляция позволяет отказаться от трансформаторного масла и при соответствующем проектировании уменьшить габариты оборудования.

Для мобильных лабораторий это может облегчить перевозку и установку на объекте. Для стационарных лабораторий компактность помогает рационально использовать доступное пространство.

Герметичная конструкция защищает внутреннюю изоляционную среду от внешних загрязнений при условии исправности корпуса и уплотнений. Однако она не отменяет плановых проверок и требований производителя к обслуживанию.

Если в качестве изоляционной среды используется SF6, необходимо соблюдать специальные требования к контролю герметичности и экологически безопасному обращению с газом.

4. Основные технические характеристики

Для рассматриваемой установки заявлены мощность 20 кВА, входное напряжение 400 В переменного тока и выходное напряжение 100 кВ. Выходной ток составляет 200 мА, входной ток — 50 А, напряжение измерительной обмотки — 100 В.

Эти значения следует сверить с паспортом и техническим заданием. До начала испытаний необходимо проверить, что установка подходит для требуемого напряжения, нагрузки и продолжительности работы.

Отдельно рекомендуется уточнить, допускается ли работа в конкретном режиме и какие дополнительные измерительные средства необходимы.

5. Как организовать безопасную работу

Система для испытаний на выдерживаемое напряжение промышленной частоты с газовой изоляцией должна обеспечивать не только создание высокого напряжения, но и безопасное проведение испытаний.

Рабочее место оборудуют предусмотренными средствами заземления, защитными ограждениями, блокировками и аварийным отключением. Перед подачей напряжения проверяют электрические соединения, готовность измерительной системы и отсутствие посторонних в испытательной зоне.

Все работы должны выполняться квалифицированным персоналом в соответствии с руководством производителя и действующими правилами электробезопасности.

6. На что обратить внимание при покупке

Высоковольтный испытательный трансформатор с газовой изоляцией следует выбирать с учетом назначения лаборатории, требований к измерениям и планируемой нагрузки.

Покупателю рекомендуется запросить технический паспорт, электрическую схему, протоколы заводских испытаний, габариты, массу, состав комплекта и гарантийные условия.

Если оборудование приобретается для измерения частичных разрядов, необходимо отдельно согласовать характеристики измерительной системы и условия получения достоверных результатов.

7. Часто задаваемые вопросы

Можно ли использовать установку для испытаний оборудования класса до 110 кВ?

Возможность применения определяется необходимым испытательным напряжением конкретного изделия и допустимыми режимами установки. Класс оборудования сам по себе не подтверждает совместимость.

Подходит ли трансформатор для исследовательских работ?

Да, если его характеристики и измерительная комплектация соответствуют задачам исследования.

Нужны ли дополнительные приборы для измерения частичных разрядов?

В зависимости от комплектации могут потребоваться специализированные измерительные приборы и элементы испытательной схемы.

Как проверить соответствие оборудования требованиям?

Следует изучить паспорт, технические характеристики и протоколы заводских испытаний, а также согласовать режимы с поставщиком.

Где получить дополнительную информацию?
