Контроль качества газоизолированного высоковольтного испытательного трансформатора на производстве

Контроль качества газоизолированного высоковольтного испытательного трансформатора на производстве

Газоизолированный высоковольтный испытательный трансформатор, испытательный трансформатор с газовой изоляцией, система для испытаний на выдерживаемое напряжение промышленной частоты с газовой изоляцией, высоковольтный испытательный трансформатор с газовой изоляцией, установка для испытаний на выдерживаемое напряжение промышленной частоты с газовой изоляцией.

Основные этапы производства и контроля качества газоизолированных испытательных трансформаторов. Узнайте, какие заводские испытания, проверки герметичности и документы следует учитывать при покупке высоковольтного оборудования.

1. Почему качество производства имеет решающее значение

Высоковольтное испытательное оборудование должно создавать требуемое напряжение и сохранять параметры в пределах предусмотренного режима. Поэтому его надежность зависит от проектирования, качества материалов, точности сборки и результатов заводского контроля.

Газоизолированный высоковольтный испытательный трансформатор предъявляет особые требования к внутренней изоляции и герметичности. Дефекты конструкции, загрязнения и неправильное расположение электродов способны ухудшить электрические характеристики.

Для покупателя документированная информация о качестве помогает оценить соответствие оборудования поставленной задаче.

2. Проектирование изоляционной системы

На этапе проектирования определяют расположение токоведущих компонентов, электрические зазоры, форму электродов и конструкцию корпуса. Эти параметры влияют на распределение электрического поля и электрическую прочность изоляции.

Материалы должны соответствовать рабочим электрическим и температурным условиям. При выборе газовой среды необходимо учитывать ее изоляционные свойства, совместимость с материалами и требования к эксплуатации.

Испытательный трансформатор с газовой изоляцией должен иметь конструкцию, характеристики которой можно подтвердить установленными испытаниями и технической документацией.

3. Сборка и герметизация

При сборке проверяют соответствие компонентов конструкторской документации, качество соединений и чистоту внутренних поверхностей. Для высоковольтного оборудования особенно важно исключить загрязнения, которые могут повлиять на состояние изоляционной системы.

После установки внутренних узлов выполняют предусмотренные технологией операции герметизации. Контроль газовой системы должен подтверждать соответствие установленным требованиям к герметичности и рабочим параметрам.

Герметичный корпус снижает влияние внешней влаги и пыли, но не отменяет необходимости соблюдения правил хранения, транспортировки и технического обслуживания.

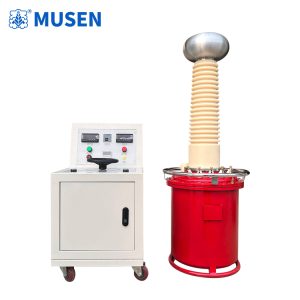

Газоизолированный высоковольтный испытательный трансформатор

4. Электрические испытания готового изделия

Высоковольтный испытательный трансформатор с газовой изоляцией должен проходить предусмотренные программой контроля проверки. Их состав зависит от конструкции, технических требований и применимых стандартов.

При приемке могут проверяться электрические параметры, изоляционные характеристики, работа измерительных цепей и функционирование предусмотренных защитных элементов.

Особое значение имеет измерение частичных разрядов, если оно предусмотрено технической документацией. Результаты необходимо оценивать с учетом методики измерения, испытательных условий и критериев приемки. Рекламное утверждение о низком уровне частичных разрядов не заменяет протокол испытаний.

5. Документы, подтверждающие качество

Система для испытаний на выдерживаемое напряжение промышленной частоты с газовой изоляцией должна сопровождаться документацией, необходимой для безопасной эксплуатации.

Перед приемкой рекомендуется проверить:

• Соответствие маркировки и серийного номера документам.

• Наличие технического паспорта и руководства по эксплуатации.

• Соответствие электрических параметров заказу.

• Наличие протоколов заводских испытаний.

• Сведения о гарантийном обслуживании.

• Требования к хранению, транспортировке и техническому обслуживанию.

Документы должны относиться к конкретному поставляемому изделию.

6. Эксплуатационный контроль

После ввода оборудования в работу необходимо соблюдать регламент производителя. Проверяют состояние кабелей, соединений, заземления и защитных устройств. Для газоизолированных систем следует выполнять предусмотренный контроль герметичности.

Если используется SF6, необходимо соблюдать экологические требования и установленные процедуры обслуживания газовой системы.

Даже качественное оборудование требует правильной эксплуатации. Персонал должен быть обучен работе с высоким напряжением, а испытательная зона должна иметь предусмотренные ограждения и блокировки.

7. Часто задаваемые вопросы

Как проверить качество трансформатора перед покупкой?

Запросите паспорт, электрическую схему, протоколы заводских испытаний и гарантийные условия.

Почему важно измерять частичные разряды?

Такие измерения позволяют оценивать определенные дефекты изоляционной системы и контролировать качество ее изготовления.

Нужно ли обслуживать герметичное оборудование?

Да. Объем обслуживания зависит от конструкции и инструкции производителя.

Гарантирует ли газовая изоляция отсутствие неисправностей?

Нет. Надежность определяется качеством проектирования, производства, заводских испытаний и соблюдением условий эксплуатации.

Где получить техническую информацию?

Дополнительные сведения о продукции можно запросить на сайте https://www.msdq.ru/
