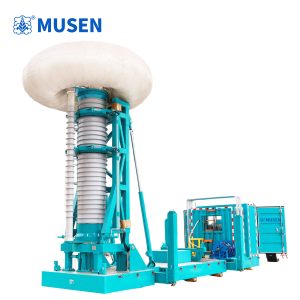

Интегрированная высоковольтная испытательная платформа: переход от отдельных измерений к комплексной диагностике

Современное высоковольтное оборудование редко можно объективно оценить по одному испытанию. Состояние трансформатора, кабельной линии, GIS или коммутационного аппарата формируется сразу несколькими факторами: электрической прочностью изоляции, состоянием токоведущих соединений, наличием локальных дефектов, температурными нагрузками, влажностью и историей эксплуатации. Поэтому испытательные лаборатории сталкиваются с практической задачей: как получить достаточно полную диагностическую картину, не превращая каждое обследование в набор разрозненных процедур?

Ответом на эту задачу становится концепция Интегрированная высоковольтная испытательная платформа, в которой различные виды высоковольтных испытаний и измерений рассматриваются как элементы единого технологического процесса. Речь идёт не о простом объединении нескольких приборов, а об организации испытаний таким образом, чтобы результаты разных методов можно было сопоставлять и использовать для технического анализа.

Почему разрозненные испытания создают сложности

Традиционная испытательная лаборатория может использовать отдельные системы для различных задач: одна установка применяется для испытания переменным напряжением, другая — для измерения диэлектрических характеристик, третья — для диагностики частичных разрядов.

Такой подход технически оправдан, поскольку разные методы имеют собственное назначение. Однако при комплексном обследовании появляются дополнительные организационные проблемы.

Инженеру приходится:

• отдельно готовить несколько измерительных систем;
• повторно подключать объект;
• переносить результаты между разными протоколами;
• сопоставлять данные, полученные в различных условиях;
• контролировать последовательность испытаний;
• учитывать влияние одного испытания на последующее.

Чем сложнее объект, тем больше значение приобретает правильная организация процесса. Например, при обследовании силового трансформатора нельзя одинаково интерпретировать результаты проверки изоляции, анализа масла и диагностики частичных разрядов. Каждый показатель описывает отдельную сторону состояния оборудования.

Поэтому интеграция должна происходить прежде всего на уровне методики и данных.

Что означает интегрированный подход

Интегрированная испытательная платформа представляет собой техническую и организационную систему, в которой несколько видов испытаний могут быть объединены в рамках общей программы.

В зависимости от назначения лаборатории в неё могут входить средства для:

• высоковольтных испытаний;
• испытаний переменным напряжением;
• измерения параметров изоляции;
• определения диэлектрических потерь;
• регистрации частичных разрядов;
• измерения сопротивления;
• контроля параметров коммутационного оборудования;
• автоматической регистрации результатов;
• формирования испытательных протоколов.

При этом конкретный состав платформы определяется типом исследуемого оборудования и задачами лаборатории. Для испытательной площадки производителя трансформаторов потребности будут отличаться от задач мобильной лаборатории, обслуживающей кабельные линии.

Главный принцип заключается в том, что испытания должны образовывать логически связанную последовательность.

От проверки прочности к диагностике состояния

Высоковольтное испытание отвечает прежде всего на вопрос о способности изоляционной системы выдержать заданное электрическое воздействие. Однако для оценки остаточного ресурса этого недостаточно.

Например, два объекта могут выдержать одно и то же испытание, но находиться на разных стадиях старения. Один имеет стабильные диагностические характеристики, другой демонстрирует тенденцию к их изменению.

Поэтому современная диагностика включает несколько уровней:

проверка электрической прочности → измерение параметров изоляции → поиск локальных дефектов → анализ динамики → техническая оценка состояния.

Такой алгоритм особенно полезен при переходе к состоянию-ориентированному техническому обслуживанию.

Как работает комплексная программа испытаний

Представим диагностику силового трансформатора после длительной эксплуатации.

На первом этапе специалисты изучают техническую документацию и эксплуатационную историю. Затем проводится внешний осмотр и определяются параметры, которые необходимо проверить.

В зависимости от поставленной задачи программа может включать:

1. измерение сопротивления изоляции;
2. проверку электрических цепей;
3. испытания изоляции;
4. исследование диэлектрических характеристик;
5. диагностику частичных разрядов;
6. анализ состояния трансформаторного масла;
7. дополнительные измерения после выявления отклонений.

Полученные результаты не рассматриваются изолированно. Например, изменение диэлектрических параметров само по себе не позволяет сразу установить конкретный дефект. Но если оно сопровождается другими диагностическими признаками, область поиска причины становится значительно уже.

Именно здесь появляется основное преимущество интегрированного подхода: разные методы дополняют друг друга.

Применение при испытаниях кабельных линий

Кабельная диагностика имеет свою специфику. Большая длина линии означает значительную ёмкостную нагрузку при проведении испытаний переменным напряжением промышленной частоты. Поэтому для некоторых задач применяются специальные методы испытаний на сверхнизкой частоте.

В рамках комплексной программы могут оцениваться:

• электрическая прочность;
• диэлектрические потери;
• наличие локальных дефектов;
• состояние кабельных окончаний;
• изменение параметров во времени.

Для эксплуатируемой сети это особенно важно после ремонтных работ, реконструкции или при появлении признаков ухудшения состояния линии.

При этом интеграция не означает обязательного проведения всех возможных испытаний. Напротив, инженер должен выбирать только те методы, которые отвечают поставленной диагностической задаче.

GIS и коммутационное оборудование

Газоизолированные распределительные устройства предъявляют повышенные требования к диагностике из-за сложной внутренней конструкции и ограниченной доступности отдельных элементов.

При испытаниях GIS большое значение имеет обнаружение локальных дефектов, которые могут не проявляться при обычном внешнем осмотре. Здесь диагностика частичных разрядов способна дополнять результаты других высоковольтных испытаний.

Для выключателей и разъединителей дополнительное значение имеют параметры коммутационной системы и сопротивление токоведущих контактов. Поэтому комплексная программа может включать не только контроль изоляции, но и оценку электрических характеристик контактных цепей.

Таким образом, одна испытательная инфраструктура может обслуживать разные классы оборудования, если её архитектура предусматривает соответствующие измерительные задачи.

Значение автоматизации в испытательной лаборатории

Рост количества диагностических данных делает ручную обработку всё менее удобной. Если лаборатория ежедневно проводит множество испытаний, специалисту приходится фиксировать значения, условия проведения, сведения об объекте и результаты предыдущих проверок.

Цифровая организация данных позволяет связать:

• идентификатор объекта;
• дату испытания;
• тип оборудования;
• программу проверки;
• измеренные значения;
• условия испытания;
• результаты предыдущих циклов;
• итоговый протокол.

Это создаёт основу для анализа тенденций.

Особенно полезен такой подход при состоянии-ориентированном обслуживании, когда решение о ремонте принимается с учётом фактического изменения параметров оборудования.

Что важно учитывать при проектировании платформы

Интеграция оборудования сама по себе не гарантирует повышение качества диагностики. На этапе создания лабораторной системы необходимо учитывать организационные и технические факторы.

Совместимость испытательных задач

Каждый измерительный канал должен иметь чётко определённое назначение. Нельзя объединять методы только ради увеличения количества функций.

Безопасность

Высоковольтная лаборатория требует комплексной системы блокировок, заземления, сигнализации и организационных мер. Испытательный объект должен быть полностью отделён от персонала на время подачи высокого напряжения.

Воспроизводимость

Одинаковые испытания должны выполняться по сопоставимой методике. Только тогда результаты можно анализировать во времени.

Регистрация данных

Результат без информации об условиях испытания имеет ограниченную диагностическую ценность. Поэтому необходимо фиксировать контекст измерения.

Возможность расширения

Лабораторная инфраструктура должна учитывать перспективные задачи: новые типы оборудования, расширение перечня испытаний, цифровую регистрацию и последующий анализ данных.

Интегрированная платформа в производстве электрооборудования

Производители высоковольтной аппаратуры также заинтересованы в комплексном подходе. При выпуске трансформатора, выключателя, кабельной системы или другого оборудования необходимо контролировать разные характеристики.

На этапе заводских испытаний могут проверяться электрические параметры, изоляция, коммутационные цепи и другие характеристики в соответствии с технической документацией.

Единая испытательная инфраструктура помогает организовать последовательность контрольных операций и обеспечить документированное подтверждение результатов.

При этом заводские испытания и эксплуатационная диагностика имеют разные цели. Первые ориентированы на подтверждение соответствия изготовленного изделия установленным требованиям, вторые — на определение фактического состояния уже эксплуатируемого объекта.

Роль платформы в приёмочных испытаниях

После монтажа оборудования на объекте необходимо убедиться, что транспортировка, установка, сборка и подключение не привели к недопустимым изменениям.

Для этого применяются приёмочные испытания, состав которых зависит от типа оборудования.

Например, для кабельной линии особое внимание уделяется изоляции и соединениям, а для коммутационного аппарата — состоянию токоведущих и изоляционных элементов.

Интегрированный подход позволяет сформировать программу проверки непосредственно под объект, а не проводить одинаковый набор процедур независимо от технической ситуации.

Почему интеграция не отменяет инженерную экспертизу

Автоматизированная регистрация данных не означает автоматического определения технического состояния.

Измерительная система способна получить значение параметра, построить график или сформировать протокол. Однако инженер должен учитывать:

• конструкцию оборудования;
• условия эксплуатации;
• историю ремонтов;
• предыдущие результаты;
• нормативные требования;
• возможные внешние факторы;
• взаимосвязь между диагностическими признаками.

Поэтому наиболее эффективная модель выглядит как сочетание автоматизированных измерений и инженерной интерпретации.

Отдельные приборы или единая испытательная инфраструктура?

Выбор зависит от масштаба задач.

Для небольшой лаборатории с узкой специализацией отдельные измерительные системы могут быть вполне рациональным решением. Если же организация одновременно занимается трансформаторами, кабелями, GIS, выключателями и другими объектами, возрастает значение общей инфраструктуры.

При принятии решения необходимо оценивать не только стоимость оборудования, но и:

• время подготовки испытаний;
• организацию рабочего места;
• безопасность;
• обучение персонала;
• регистрацию данных;
• обслуживание испытательной инфраструктуры;
• возможность дальнейшего расширения.

В результате оптимальная система определяется не количеством функций, а тем, насколько эффективно она решает реальные задачи лаборатории.

Перспективы развития высоковольтных испытаний

Основным направлением развития становится переход от разрозненных измерений к управлению диагностическими данными. Испытательная лаборатория постепенно превращается в элемент цифровой инфраструктуры предприятия или энергетической компании.

В будущем всё большее значение будут иметь накопление исторических данных, автоматическое сравнение результатов, удалённый доступ к архивам, интеграция с системами технического обслуживания и использование аналитических алгоритмов.

Однако фундаментальный принцип останется неизменным: любое автоматическое заключение должно опираться на корректно проведённое испытание и инженерное понимание физики процесса.

Заключение

Интегрированная высоковольтная испытательная платформа является не просто объединением нескольких измерительных функций. Её основная задача — создать единую среду, в которой высоковольтные испытания, диагностика изоляции, контроль частичных разрядов и другие измерения становятся частью последовательной системы оценки технического состояния.

Такой подход особенно востребован при эксплуатации подстанций, кабельных сетей, трансформаторов, GIS и коммутационного оборудования. Он помогает сопоставлять результаты различных испытаний, формировать историю состояния объектов и переходить от формального выполнения регламентных процедур к более обоснованному управлению техническим обслуживанием.

Для испытательных лабораторий, производителей электротехнического оборудования и энергетических компаний ключевым становится не максимальное количество измерительных функций, а способность объединить их в логичную, воспроизводимую и безопасную технологию испытаний. Именно эта задача определяет дальнейшее развитие современной высоковольтной диагностической инфраструктуры.
