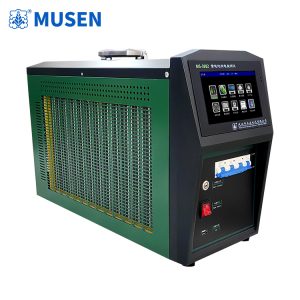

Установка заряда-разряда аккумуляторов: контроль ёмкости и технического состояния батарей

Аккумуляторная батарея редко выходит из строя внезапно. Во многих случаях ухудшение её состояния начинается значительно раньше: уменьшается фактическая ёмкость, возрастает внутреннее сопротивление, изменяется характер зарядки, отдельные элементы начинают отличаться от остальных по электрическим параметрам. Для систем резервного электроснабжения такая деградация особенно опасна, поскольку батарея может нормально выглядеть в режиме ожидания, но не обеспечить необходимую продолжительность работы при отключении внешнего питания.

Поэтому эксплуатационная диагностика аккумуляторов должна включать не только измерение напряжения на выводах, но и контролируемые циклы заряда и разряда. Установка заряда-разряда аккумуляторов предназначена именно для организации таких процедур: она позволяет задавать режим испытания, регистрировать электрические параметры и получать данные, необходимые для оценки фактического состояния батареи.

Почему напряжение аккумулятора не показывает его реальное состояние

Измерить напряжение аккумулятора технически несложно. Однако само по себе это значение не отвечает на главный вопрос: сколько энергии батарея действительно способна отдать нагрузке.

Аккумулятор может иметь нормальное напряжение покоя и при этом обладать значительно сниженной фактической ёмкостью. Такая ситуация особенно характерна для батарей, длительное время работающих в режиме постоянного подзаряда.

Причинами ухудшения могут быть:

• естественное старение электродов;
• длительная эксплуатация;
• воздействие повышенной температуры;
• неправильные режимы заряда;
• длительное хранение;
• глубокие разряды;
• неодинаковое состояние отдельных элементов;
• изменение химических и электрических характеристик аккумулятора.

Именно поэтому нагрузочное испытание остаётся важным инструментом эксплуатационной диагностики.

Физический смысл цикла заряда и разряда

Рабочий цикл аккумулятора можно условно разделить на два процесса.

При заряде электрическая энергия поступает в аккумулятор и преобразуется в химическую энергию. При разряде происходит обратный процесс: накопленная энергия преобразуется в электрическую и передаётся нагрузке.

Испытательная система управляет этими режимами и одновременно фиксирует параметры процесса. В зависимости от типа аккумулятора, применяемой методики и цели испытания контролироваться могут:

• напряжение;
• ток;
• продолжительность цикла;
• температура;
• ёмкость;
• изменение напряжения под нагрузкой;
• параметры отдельных элементов батареи.

Полученная совокупность данных гораздо информативнее единичного измерения напряжения.

Как определяется фактическая ёмкость

Ёмкость аккумулятора связана с количеством электрического заряда, которое он способен отдать при заданных условиях.

В простейшем представлении:

Q = I × t

где Q — электрический заряд, I — ток разряда, а t — продолжительность процесса.

Однако фактическая ёмкость зависит от условий испытания. На результат влияют температура, ток разряда, состояние батареи и особенности конкретной электрохимической системы.

Поэтому сравнивать результаты разных испытаний необходимо только при сопоставимых условиях. Нельзя делать вывод о деградации батареи исключительно потому, что два измерения проводились при разных режимах.

Где применяются установки заряда-разряда

Диагностика аккумуляторов востребована там, где отказ автономного питания способен привести к остановке технологического процесса, нарушению управления или потере критически важной информации.

К таким объектам относятся:

• подстанции;
• системы оперативного постоянного тока;
• резервные источники питания;
• телекоммуникационные системы;
• промышленные предприятия;
• центры обработки данных;
• системы аварийного электроснабжения;
• испытательные лаборатории;
• транспортная инфраструктура;
• энергетические объекты.

На подстанциях аккумуляторные батареи используются для питания цепей управления, автоматики, релейной защиты и других ответственных систем. Поэтому их состояние непосредственно связано с надёжностью коммутационного оборудования.

Что происходит во время нагрузочного испытания

При контролируемом разряде аккумулятор подключается к испытательной нагрузке. Система поддерживает заданный режим в соответствии с принятой методикой, одновременно регистрируя изменение электрических параметров.

Инженера интересует не только конечный результат, но и характер всей кривой разряда.

Например, может анализироваться:

• насколько стабильно сохраняется напряжение;
• как быстро оно снижается;
• есть ли заметное отличие отдельных элементов;
• как батарея восстанавливается после завершения нагрузки;
• насколько результаты отличаются от предыдущих испытаний.

Таким образом, нагрузочное испытание превращается из простой проверки «работает/не работает» в полноценную процедуру технической диагностики.

Почему важно контролировать отдельные элементы

Аккумуляторная батарея обычно состоит из нескольких последовательно соединённых элементов. Общий результат может выглядеть удовлетворительным, хотя один из элементов уже заметно отличается от остальных.

При последовательном соединении слабый элемент способен ограничивать характеристики всей батареи. Поэтому при проведении диагностических работ желательно, когда это предусмотрено методикой и конструкцией батареи, анализировать не только общий показатель, но и состояние отдельных элементов.

Особенно полезным становится сравнение:

общий результат батареи → результаты отдельных элементов → данные предыдущих испытаний.

Такой подход помогает раньше обнаружить формирование дисбаланса.

Зарядное испытание после разряда

После завершения контролируемого разряда аккумулятор необходимо вернуть в рабочее состояние. Режим восстановления зависит от типа батареи и требований её эксплуатации.

На этом этапе также могут контролироваться параметры заряда. Необычно длительное изменение напряжения, нестабильное поведение отдельных элементов или другие отклонения могут стать основанием для дополнительной проверки.

Следовательно, полный цикл диагностики включает не только разряд, но и последующий заряд.

Установка заряда-разряда аккумуляторов позволяет организовать оба этапа в рамках последовательной процедуры, что особенно удобно для лабораторий и технических служб, регулярно обследующих аккумуляторные батареи.

Пример из эксплуатации энергетического объекта

Представим аккумуляторную батарею подстанции, которая несколько лет находится в режиме постоянной готовности. В обычных условиях система работает без замечаний, а напряжение батареи соответствует установленному режиму.

Однако визуальная исправность не исключает снижения фактической ёмкости.

При плановой диагностике проводится контролируемый разряд. Специалисты фиксируют изменение напряжения и продолжительность работы под нагрузкой, после чего сравнивают полученные данные с предыдущими результатами.

Если наблюдается выраженное изменение характеристик, инженер может принять решение о дополнительном обследовании батареи, отдельных элементов или всей системы резервного питания.

Такой сценарий показывает практическую ценность периодической диагностики: проблема выявляется до того, как аккумулятор понадобится в аварийном режиме.

Какие ошибки чаще всего снижают качество испытаний

Результат нагрузочного теста зависит не только от испытательной установки. Ошибки организации процедуры способны существенно повлиять на выводы.

Наиболее распространённые проблемы связаны с:

• несоблюдением режима испытания;
• неправильным подключением;
• недостаточным контролем температуры;
• использованием несопоставимых условий при повторных измерениях;
• отсутствием истории предыдущих результатов;
• игнорированием различий между отдельными элементами;
• неправильной интерпретацией поведения батареи после разряда.

Особое внимание следует уделять безопасности. При испытании аккумуляторных батарей могут возникать значительные токи и тепловые нагрузки, поэтому процедура должна выполняться с учётом типа аккумулятора, конструкции батареи и требований безопасности.

Заряд-разряд как часть системы технического обслуживания

В современных системах электроснабжения всё большее значение приобретает обслуживание по фактическому состоянию. Это означает, что оборудование оценивается не только по сроку эксплуатации, но и по результатам диагностических измерений.

Для аккумуляторов такая концепция особенно актуальна.

История циклов позволяет отслеживать:

• изменение фактической ёмкости;
• динамику поведения батареи;
• различия между элементами;
• изменение времени разряда;
• результаты восстановления после нагрузки.

При наличии нескольких периодов наблюдения инженер получает возможность отличить случайное отклонение от устойчивой тенденции.

Отличие нагрузочного испытания от кратковременной проверки

Кратковременное измерение напряжения или внутреннего сопротивления удобно для оперативного контроля, однако оно не всегда позволяет оценить реальную способность батареи работать под длительной нагрузкой.

Нагрузочный тест решает другую задачу — проверяет поведение аккумулятора в условиях контролируемого потребления энергии.

Поэтому методы не следует рассматривать как взаимозаменяемые. В зависимости от объекта могут использоваться:

Комплексное применение методов позволяет получить более объективную картину.

Значение автоматической регистрации

Современная испытательная лаборатория работает не только с электрическими величинами, но и с большими массивами данных. Если испытания проводятся регулярно, ручная запись результатов повышает риск ошибок.

Автоматическая регистрация позволяет сохранять последовательность измерений и сопоставлять данные разных циклов.

Для инженерной службы это означает возможность сформировать электронную историю конкретной батареи. При последующем обслуживании специалист видит не только текущий результат, но и динамику его изменения.

Такой подход особенно полезен для крупных объектов с большим количеством аккумуляторных систем.

Где ещё используется технология

Помимо энергетики, испытания заряда-разряда востребованы в производственных и сервисных лабораториях. Они применяются при входном контроле, исследовании новых батарей, проверке после ремонта и анализе причин снижения эксплуатационных характеристик.

На предприятиях, выпускающих аккумуляторные системы, циклические испытания могут использоваться для контроля технологических процессов. В сервисных организациях — для оценки состояния батарей, поступивших на техническое обслуживание.

Однако конкретная методика всегда должна соответствовать типу аккумулятора и цели испытания.

Перспективы развития диагностики аккумуляторов

Развитие систем резервного питания приводит к росту требований к контролю батарей. Особенно важным становится переход от периодического ручного измерения к накоплению данных и оценке тенденций.

В перспективе испытательные системы будут всё теснее взаимодействовать с цифровыми системами управления техническим обслуживанием. Результаты циклов заряда-разряда могут использоваться вместе с данными мониторинга температуры, напряжения отдельных элементов и других эксплуатационных параметров.

Это позволяет формировать более полное представление о состоянии аккумуляторной системы и своевременно планировать технические мероприятия.

Практический вывод

Надёжность резервного электропитания определяется не тем, насколько хорошо аккумулятор выглядит в обычном режиме, а его способностью выполнить свою функцию в момент необходимости.

Установка заряда-разряда аккумуляторов позволяет перейти от поверхностной проверки к контролируемому исследованию поведения батареи под нагрузкой. Результаты таких испытаний дают возможность оценивать фактическую ёмкость, выявлять дисбаланс между элементами и отслеживать изменение характеристик во времени.

Наиболее эффективным является комплексный подход, при котором нагрузочные циклы дополняются измерением электрических параметров, контролем температуры и анализом накопленной истории.

Для энергетических объектов, промышленных предприятий, испытательных лабораторий и систем резервного питания это означает более обоснованное планирование технического обслуживания и снижение риска ситуации, когда аккумуляторная батарея формально считается исправной, но не способна обеспечить необходимую работу оборудования при аварийном отключении внешнего питания.
