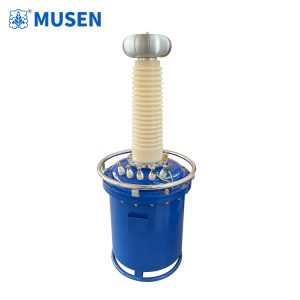

Испытательный трансформатор с газовой изоляцией: применение в современных высоковольтных испытаниях

Высоковольтные испытания электрического оборудования требуют применения источников испытательного напряжения, способных работать в условиях значительной электрической нагрузки и обеспечивать контролируемое воздействие на проверяемый объект. От стабильности испытательной системы зависит не только достоверность получаемых результатов, но и безопасность самого процесса. Особенно высокие требования предъявляются к оборудованию, работающему с напряжениями в сотни киловольт, поскольку увеличение электрического поля существенно повышает требования к внутренней и внешней изоляции.

Испытательный трансформатор с газовой изоляцией представляет собой специализированный элемент высоковольтной испытательной инфраструктуры, предназначенный для формирования повышенного переменного напряжения при проведении электрических испытаний. Использование газовой изоляционной среды позволяет организовать компактную высоковольтную конструкцию и обеспечить необходимые условия изоляции между токоведущими элементами и заземлёнными частями оборудования.

Назначение испытательного трансформатора

Испытательный трансформатор используется в тех случаях, когда для проверки электрического оборудования требуется источник высокого переменного напряжения. В отличие от силового трансформатора, который предназначен прежде всего для передачи и преобразования электрической энергии в составе энергосистемы, испытательный трансформатор работает как часть специализированной измерительно-испытательной установки.

Его основная задача заключается в формировании заданного испытательного воздействия на объект. В зависимости от конкретной схемы оно может использоваться для проверки электрической прочности изоляции, проведения испытаний повышенным напряжением и выполнения других процедур, предусмотренных программой контроля.

К объектам испытаний относятся различные электрические аппараты, изоляционные конструкции, кабельные системы, трансформаторное оборудование и элементы распределительных устройств. Конкретный диапазон применения определяется параметрами испытательной установки и требованиями соответствующей методики.

Почему используется газовая изоляция

При работе с высоким напряжением необходимо обеспечить достаточную электрическую прочность между высоковольтными частями и корпусом. В традиционных конструкциях для этого используются твёрдые изоляционные материалы, воздушные промежутки или их комбинации.

Газовая изоляция позволяет сформировать изолированное пространство вокруг высоковольтных компонентов. В герметизированной конструкции состояние внутренней изоляционной среды меньше зависит от внешних условий, что имеет значение для стабильности работы оборудования.

Компоновка высоковольтной части в газовой среде также позволяет рационально использовать внутреннее пространство корпуса. Это особенно актуально для испытательных установок, где необходимо сочетать высокое рабочее напряжение с требованиями к размерам, безопасности и удобству интеграции в лабораторную систему.

При этом газовая изоляция не исключает необходимости правильного проектирования всей конструкции. Электрическая прочность зависит от конфигурации электродов, распределения электрического поля, качества изоляционной среды, состояния внутренних элементов и других факторов.

Принцип работы

Работа испытательного трансформатора основана на электромагнитной индукции. На первичную обмотку подаётся электрическое напряжение, после чего во вторичной обмотке формируется напряжение другого уровня в соответствии с конструкцией трансформатора.

Для испытательной системы принципиально важно получение высокого напряжения на вторичной стороне при контролируемом режиме работы. Оно подаётся на испытуемый объект через предусмотренные элементы высоковольтной цепи.

Во время испытаний необходимо контролировать напряжение, ток и другие параметры, предусмотренные методикой. В состав комплекса могут входить измерительные системы, защитные устройства, устройства регулирования и средства регистрации результатов.

Таким образом, сам трансформатор является важной, но не единственной частью испытательной установки. Его характеристики должны соответствовать остальным элементам системы и конкретному объекту испытания.

Испытание электрической прочности изоляции

Одним из основных направлений применения высоковольтных испытательных трансформаторов является проверка электрической прочности изоляции. Цель такой процедуры заключается в оценке способности изоляционной системы выдерживать заданное электрическое воздействие без разрушения.

При проведении испытания напряжение повышается в соответствии с установленной процедурой и поддерживается на требуемом уровне. Специалисты контролируют состояние объекта и фиксируют возможные признаки нарушения изоляции.

Подобные проверки имеют значение при производстве электротехнического оборудования, после проведения ремонтных работ и во время специализированных испытаний перед вводом оборудования в эксплуатацию.

Важно отличать испытание электрической прочности от диагностических методов, направленных на выявление уже существующих локальных дефектов. В современной практике оба направления могут использоваться совместно, поскольку предоставляют разную информацию о состоянии изоляции.

Связь с контролем частичных разрядов

Высоковольтные испытания могут проводиться совместно с измерением частичных разрядов. Частичный разряд представляет собой локальный электрический разряд, который не приводит к полному пробою изоляции, но может указывать на неоднородность или дефект определённого участка.

При испытаниях с контролем частичных разрядов особенно важно снизить влияние внешних помех и обеспечить корректную организацию высоковольтной цепи. Источник испытательного напряжения должен работать стабильно, а измерительная система — получать сигнал с приемлемым уровнем помех.

Испытательный трансформатор с газовой изоляцией может использоваться в составе такого комплекса как источник высокого переменного напряжения. При этом оценка частичных разрядов выполняется соответствующими измерительными средствами, а результаты интерпретируются с учётом характеристик испытуемого объекта и условий проведения испытания.

Применение в производственных испытаниях

На предприятиях электротехнической промышленности высоковольтные испытания являются частью контроля качества выпускаемой продукции. В зависимости от типа изделия проверяется состояние изоляции, электрическая прочность отдельных компонентов или готовой конструкции.

Испытательный трансформатор может использоваться на различных этапах производства, когда требуется подтвердить соответствие электрических характеристик установленным требованиям.

Особое значение имеет воспроизводимость испытаний. Если аналогичные изделия проверяются по одной методике, испытательная система должна создавать сопоставимые условия. Это позволяет корректно сравнивать результаты и выявлять отклонения.

При этом испытательное оборудование должно подбираться с учётом реальной нагрузки. Номинальное высокое напряжение само по себе не определяет пригодность трансформатора для конкретной задачи. Необходимо учитывать ёмкость объекта, ток испытательной цепи, продолжительность воздействия и особенности схемы.

Использование после ремонта

Высоковольтные испытания применяются не только на производстве. Они также необходимы после выполнения определённых ремонтных и восстановительных работ.

Если в процессе ремонта затрагивалась изоляционная система, замена компонентов или высоковольтные соединения, необходимо подтвердить работоспособность восстановленной конструкции. Испытание повышенным напряжением позволяет проверить её способность выдерживать предусмотренное электрическое воздействие.

Конкретный объём испытаний зависит от типа оборудования и характера выполненных работ. При этом испытательный трансформатор обеспечивает необходимое напряжение, а контрольные и измерительные средства фиксируют реакцию объекта.

Где применяется оборудование

Испытательный трансформатор с газовой изоляцией может использоваться в высоковольтных лабораториях, на предприятиях электротехнической промышленности, в ремонтных организациях и испытательных центрах.

К типичным объектам испытаний относятся:

• силовые и измерительные трансформаторы;
• кабельные системы;
• распределительные устройства;
• высоковольтные аппараты;
• изоляционные конструкции;
• электрические компоненты и узлы;
• оборудование, проходящее приёмо-сдаточные или специальные испытания.

Конкретное назначение определяется рабочими параметрами трансформатора и требованиями к испытательной процедуре.

Как выбирать испытательный трансформатор

При выборе оборудования необходимо учитывать не только максимальное испытательное напряжение. Важным параметром является мощность, поскольку разные объекты создают различную нагрузку на испытательную систему.

Также необходимо оценить продолжительность испытания, характер объекта, ёмкостную нагрузку, требования к измерению и возможность интеграции с дополнительным оборудованием.

Для лаборатории большое значение имеет организация высоковольтной зоны. Необходимо предусмотреть защитные ограждения, заземление, блокировки и другие средства, обеспечивающие безопасное проведение испытаний.

При использовании системы для контроля частичных разрядов дополнительно учитываются электромагнитные помехи, конструкция измерительной цепи и требования к уровню собственного шума испытательной установки.

Преимущества газоизолированного исполнения

Газоизолированная конструкция может быть полезна в тех случаях, когда необходимо обеспечить компактное размещение высоковольтных элементов при сохранении требуемого уровня изоляции.

Герметизированное внутреннее пространство также позволяет контролировать состояние изоляционной среды и уменьшить влияние внешней окружающей среды на внутренние компоненты. Это особенно важно при работе с высокими напряжениями, где состояние изоляции непосредственно связано с безопасностью и стабильностью испытательного процесса.

Однако оценивать конструкцию необходимо комплексно. Надёжность испытательной системы определяется не только типом изоляции, но и качеством изготовления, схемой соединений, защитой, измерительной системой и условиями эксплуатации.

Значение для современной испытательной инфраструктуры

Современная диагностика электрического оборудования требует всё более комплексного подхода. Простого подтверждения отсутствия пробоя во многих случаях недостаточно. Специалистам необходимо получать дополнительную информацию о состоянии изоляции, контролировать частичные разряды и сопоставлять результаты различных испытаний.

В такой системе источник высокого напряжения должен обеспечивать стабильное и управляемое испытательное воздействие. Испытательный трансформатор с газовой изоляцией может выполнять эту функцию в составе лабораторного или производственного комплекса.

Его применение позволяет организовать испытания электрической прочности, высоковольтный контроль и, при соответствующей конфигурации комплекса, работу совместно с системами измерения частичных разрядов. При этом достоверность результатов определяется всей испытательной системой, включая подготовку объекта, измерительное оборудование, защиту и соблюдение установленной методики.

Практическая роль в энергетике

Надёжность высоковольтного оборудования напрямую связана с качеством его испытаний до ввода в эксплуатацию и в процессе технического обслуживания. Регулярный контроль позволяет выявлять проблемы с изоляцией до того, как они приведут к серьёзным нарушениям работы оборудования.

Поэтому испытательные трансформаторы остаются важным элементом лабораторной и производственной инфраструктуры. Их применение охватывает разработку электротехнического оборудования, производственный контроль, ремонт, пусконаладочные работы и специализированную диагностику.

Грамотно подобранный Испытательный трансформатор с газовой изоляцией позволяет сформировать необходимое высоковольтное воздействие в контролируемых условиях и интегрировать источник испытательного напряжения в комплексную систему измерений. При соблюдении требований к эксплуатации и безопасности такое оборудование становится частью технической инфраструктуры, обеспечивающей проверку электрической прочности и оценку состояния изоляции различных высоковольтных объектов.
