Трехчашечный тестер диэлектрической прочности изоляционных масел: контроль состояния жидкой изоляции

Изоляционное масло выполняет важную функцию в трансформаторах, масляных выключателях и другом электротехническом оборудовании. Оно одновременно участвует в теплоотводе и обеспечивает электрическую изоляцию между элементами, находящимися под разными потенциалами. Поэтому изменение электрических характеристик масла может напрямую влиять на надёжность работы оборудования. Одним из основных показателей состояния жидкой изоляции является пробивное напряжение.

В процессе эксплуатации масло постепенно подвергается воздействию температуры, электрического поля, влаги и различных загрязнений. В него могут попадать механические частицы, продукты старения изоляционных материалов и другие примеси. Даже небольшое количество воды или загрязняющих веществ способно изменить условия возникновения электрического пробоя. Именно поэтому контроль пробивного напряжения является важной частью лабораторной диагностики.

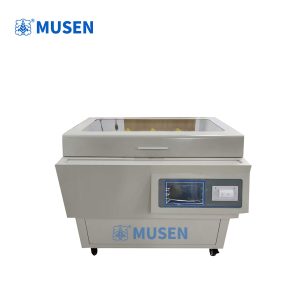

Трехчашечный тестер диэлектрической прочности изоляционных масел применяется для проведения испытаний жидких диэлектриков и определения их способности выдерживать воздействие электрического напряжения без пробоя. Конструкция с тремя измерительными чашками позволяет организовать последовательную работу с несколькими образцами или повторные испытания в рамках одной процедуры.

Что показывает пробивное напряжение масла

Пробивное напряжение характеризует способность жидкого диэлектрика противостоять электрическому полю до момента возникновения пробоя между электродами. Чем сильнее загрязнено масло или чем больше в нём влаги, тем выше вероятность ухудшения его электрической прочности.

Однако интерпретировать один результат необходимо с учётом условий испытания. На измеренное значение влияют температура, состояние образца, расстояние между электродами, форма электродов, наличие пузырьков и частиц, а также сама процедура подготовки и проведения испытания.

Поэтому лабораторный контроль предполагает соблюдение установленной методики. Только при одинаковых или сопоставимых условиях результаты различных измерений можно использовать для анализа динамики состояния масла.

Почему испытание масла необходимо проводить регулярно

Новое масло не сохраняет первоначальные свойства автоматически на протяжении всего срока эксплуатации оборудования. В работающем трансформаторе оно постоянно находится под воздействием тепловых и электрических нагрузок.

При повышенной температуре ускоряются процессы старения. Влага может проникать в изоляционную систему из окружающей среды или образовываться в результате процессов, происходящих внутри оборудования. Загрязнение масла также возможно при контакте с элементами конструкции и продуктами старения твёрдой изоляции.

В результате постепенно изменяются физические и электрические характеристики жидкости. Регулярное определение пробивного напряжения позволяет отслеживать подобные изменения и своевременно принимать решение о необходимости дополнительного анализа, очистки, регенерации или замены масла.

Принцип работы испытательного оборудования

При проведении испытания подготовленный образец масла помещается между электродами измерительной ячейки. Между электродами постепенно повышается испытательное напряжение до возникновения электрического пробоя.

В момент пробоя фиксируется соответствующее значение напряжения. После этого испытание может повторяться в соответствии с используемой методикой. Серия измерений позволяет получить более информативный результат, чем единичная проверка.

Трехчашечный тестер диэлектрической прочности изоляционных масел предназначен именно для организации таких испытаний в контролируемых лабораторных условиях. Наличие нескольких измерительных чашек позволяет последовательно проводить проверки и использовать оборудование для серийных измерений.

При этом задача испытательного прибора заключается не только в создании высокого напряжения. Для получения корректных результатов важны стабильность испытательного процесса, правильное размещение образца, соблюдение заданных условий и регистрация момента пробоя.

Значение трёх измерительных чашек

Использование нескольких чашек особенно удобно при лабораторном контроле, когда требуется выполнить серию испытаний. Образцы могут исследоваться последовательно, а результаты — фиксироваться для дальнейшего сравнения.

Такой формат позволяет организовать рабочий процесс более рационально. Например, при контроле нескольких проб масла специалист может последовательно провести измерения без необходимости полностью менять конфигурацию испытательной установки после каждого анализа.

Кроме того, несколько чашек могут использоваться при повторном определении пробивного напряжения одного образца в соответствии с методикой испытания. Серия измерений позволяет оценить разброс результатов и получить более объективное представление о диэлектрической прочности исследуемой жидкости.

Влага как фактор ухудшения изоляционных свойств

Одной из наиболее существенных причин изменения электрических характеристик трансформаторного масла является наличие влаги. Вода обладает совершенно другими электрическими свойствами по сравнению с чистым изоляционным маслом и способна значительно повлиять на процесс возникновения пробоя.

Особенно важно учитывать, что вода может находиться в масле в различных формах. При изменении температуры и условий эксплуатации её распределение между жидкостью и твёрдой изоляцией также может меняться.

Поэтому низкое значение пробивного напряжения не следует автоматически связывать только с влажностью. Необходимо учитывать возможное наличие механических примесей, состояние масла, условия отбора пробы и другие факторы.

Комплексный анализ помогает определить вероятную причину ухудшения характеристик и выбрать дальнейшую диагностическую процедуру.

Контроль загрязнения и старения масла

Кроме влаги, на диэлектрическую прочность оказывают влияние механические частицы и продукты старения. Даже небольшие загрязнения способны создавать неоднородности электрического поля и облегчать возникновение разряда между электродами.

При длительной эксплуатации масло также подвергается окислительным процессам. Изменение его химического состава сопровождается изменением ряда физических и электрических характеристик.

Поэтому испытание на пробивное напряжение целесообразно рассматривать как один из элементов общей программы контроля трансформаторного масла. При необходимости оно дополняется другими исследованиями, позволяющими оценить химические и физические свойства жидкости.

Применение в эксплуатации силовых трансформаторов

Наиболее очевидная область применения таких испытаний связана с силовыми трансформаторами. В маслонаполненном трансформаторе жидкая изоляция является частью общей изоляционной системы, поэтому её состояние необходимо контролировать на протяжении всего периода эксплуатации.

Проверка масла может проводиться при вводе оборудования в эксплуатацию, во время планового технического обслуживания, после проведения ремонтных работ или при возникновении подозрений на ухудшение состояния изоляции.

Результаты последовательных испытаний особенно полезны для анализа динамики. Если значения пробивного напряжения постепенно изменяются, специалист получает основание для более подробного исследования состояния масла и самого трансформатора.

Важно, что лабораторное измерение не заменяет комплексную диагностику оборудования. Оно предоставляет отдельный показатель, который необходимо сопоставлять с другими данными эксплуатации и результатами дополнительных испытаний.

Контроль масла в электрических сетях

Состояние изоляционного масла имеет значение не только для отдельных трансформаторов. Жидкая изоляция используется в различных видах электротехнического оборудования, поэтому лабораторный контроль может быть частью общей системы технического обслуживания энергетической инфраструктуры.

Для эксплуатационных организаций регулярный анализ позволяет отслеживать состояние жидких диэлектриков на разных объектах. При наличии истории измерений специалисты могут сравнивать текущие результаты с предыдущими и выявлять устойчивую тенденцию изменения характеристик.

Такой подход особенно полезен при планировании технического обслуживания. Вместо оценки оборудования только по внешним признакам можно использовать данные лабораторных исследований и принимать решения на основе совокупности диагностической информации.

Подготовка образца имеет принципиальное значение

Даже современное испытательное оборудование не может компенсировать ошибки при отборе и подготовке масла. Во время забора образца необходимо исключить по возможности попадание посторонних частиц, влаги и воздуха, которые могут повлиять на результат.

Также важно учитывать время между отбором и проведением испытания. Условия хранения должны соответствовать используемой методике, поскольку свойства образца способны изменяться.

Перед измерением необходимо убедиться в чистоте измерительной чашки и электродов. Остатки предыдущего образца или загрязнения на поверхности электродов могут повлиять на характер электрического поля и привести к некорректным результатам.

Таким образом, достоверность испытания определяется всей процедурой — от отбора масла до регистрации результата.

Как интерпретировать результаты измерений

Полученное значение пробивного напряжения не следует рассматривать как универсальную оценку состояния трансформатора. Оно характеризует конкретный образец масла в конкретных условиях испытания.

При анализе результатов необходимо учитывать историю эксплуатации оборудования, предыдущие лабораторные измерения, условия отбора пробы и результаты других диагностических процедур.

Если показатель заметно отличается от предыдущих значений, это является основанием для дополнительного анализа. Специалист может проверить наличие влаги и загрязнений, оценить химические характеристики масла и при необходимости расширить диагностику самого оборудования.

Именно такой последовательный подход позволяет избежать ошибочных выводов, когда один показатель используется без учёта общей технической картины.

Значение для профилактического обслуживания

Современное техническое обслуживание электрического оборудования всё чаще ориентируется не только на фиксированный календарный интервал, но и на фактическое состояние изоляционной системы. Лабораторный контроль масла хорошо вписывается в такую концепцию.

Регулярные измерения позволяют формировать историю изменения характеристик и выявлять отклонения на раннем этапе. Если результаты остаются стабильными, это подтверждает сохранение определённых свойств исследуемой жидкости в рамках проведённых испытаний. При появлении выраженной отрицательной динамики можно своевременно назначить дополнительные диагностические мероприятия.

Трехчашечный тестер диэлектрической прочности изоляционных масел в данном случае становится инструментом не разовой проверки, а систематического лабораторного контроля. Возможность проводить серию измерений помогает получать данные, которые можно использовать для сопоставления различных проб и анализа состояния жидкой изоляции.

Место прибора в современной диагностике

Контроль пробивного напряжения остаётся одним из востребованных методов оценки состояния изоляционных масел. Его преимущество заключается в том, что испытание позволяет получить конкретный измеряемый показатель, который может отслеживаться во времени.

При этом наиболее информативный результат получается тогда, когда испытание проводится в рамках комплексной программы диагностики. Вместе с электрической прочностью могут исследоваться влагосодержание, кислотность, диэлектрические потери, растворённые газы и другие параметры, если это предусмотрено задачей.

Такой подход позволяет перейти от простой фиксации отдельного значения к полноценному анализу состояния жидкой изоляции. Для силовых трансформаторов и другого маслонаполненного оборудования это имеет непосредственное значение для планирования технического обслуживания и оценки эксплуатационных рисков.

В результате Трехчашечный тестер диэлектрической прочности изоляционных масел может использоваться в лабораториях энергетических предприятий, испытательных центрах, сервисных организациях и подразделениях, отвечающих за диагностику высоковольтного оборудования. При правильной подготовке образцов и соблюдении методики он обеспечивает получение данных о пробивном напряжении масла, которые становятся частью общей системы контроля состояния электрической изоляции.
