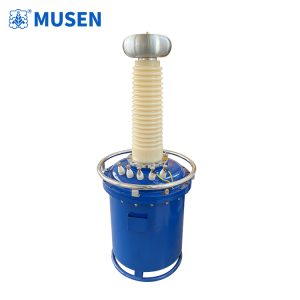

Испытательный трансформатор с газовой изоляцией: применение в высоковольтных испытаниях

Высоковольтные испытания требуют оборудования, способного создавать заданное электрическое напряжение и сохранять стабильность работы в предусмотренных режимах. Такие задачи возникают при проверке изоляции силовых трансформаторов, кабельных линий, распределительных устройств и других элементов электроэнергетической инфраструктуры. При выборе испытательного оборудования специалисты учитывают не только электрические характеристики, но и требования к изоляции, безопасности, транспортировке и организации рабочего пространства.

Испытательный трансформатор с газовой изоляцией предназначен для формирования высокого напряжения в испытательных системах, где в качестве изоляционной среды используется газ. По сравнению с конструкциями, основанными на других изоляционных решениях, такое исполнение позволяет учитывать особенности размещения оборудования, электрической прочности изоляционной системы и условий эксплуатации. Конкретные преимущества зависят от конструкции трансформатора, применяемого газа, номинальных параметров и требований к испытательной установке.

Подобное оборудование используется в составе специализированных высоковольтных комплексов, лабораторных стендов и систем проверки электротехнических устройств. При этом выбор конкретной модели должен основываться на характере испытаний, требуемом напряжении и характеристиках подключаемого объекта.

Принцип работы и особенности газовой изоляции

Основная задача испытательного трансформатора заключается в преобразовании электрической энергии до уровня напряжения, необходимого для проведения испытания. Принцип электромагнитной индукции обеспечивает передачу энергии между первичной и вторичной обмотками, а конструкция магнитопровода и обмоток определяется электрическими и эксплуатационными требованиями.

В газоизолированном исполнении газовая среда участвует в обеспечении электрической изоляции между токоведущими частями, а также между элементами, находящимися под высоким напряжением, и заземлёнными конструкциями. Изоляционные свойства системы зависят от вида газа, его давления, чистоты, геометрии электродов, расстояний между проводящими элементами и распределения электрического поля.

Газовая изоляция предъявляет определённые требования к герметичности корпуса и контролю рабочих условий. Если конструкция предусматривает работу под давлением, необходимо соблюдать установленные изготовителем параметры и правила технического обслуживания. Нарушение герметичности или отклонение характеристик изоляционной среды может повлиять на надёжность работы оборудования.

Испытательный трансформатор с газовой изоляцией следует рассматривать как часть испытательной системы, а не как самостоятельную гарантию точности всех измерений. Для получения достоверных результатов необходимо учитывать характеристики источника питания, измерительных устройств, защитных компонентов и подключённой нагрузки.

Почему в испытательном оборудовании используют газовую изоляцию

При проектировании высоковольтных устройств важно обеспечить достаточную электрическую прочность изоляции при заданных габаритах. Газовая среда может применяться в конструкциях, где необходимо изолировать высоковольтные элементы внутри специального корпуса и организовать компактное размещение компонентов.

Одним из факторов выбора такого решения является возможность адаптировать изоляционную систему к конкретным требованиям испытательной установки. Конструктивное исполнение может облегчать интеграцию трансформатора в специализированный комплекс, если его электрические параметры, способы подключения и условия эксплуатации соответствуют проекту.

При этом газовая изоляция не означает автоматического превосходства над масляной, твёрдой или воздушной изоляцией во всех условиях. Каждый вариант имеет свои конструктивные особенности, ограничения и требования к обслуживанию. При сравнении необходимо учитывать назначение оборудования, рабочее напряжение, допустимую нагрузку, условия окружающей среды и требования безопасности.

Дополнительное внимание уделяется эксплуатационным процедурам. В зависимости от применяемой газовой среды могут потребоваться контроль герметичности, проверка давления, соблюдение правил обращения с газом и организация предусмотренных операций обслуживания. Эти требования должны быть отражены в документации изготовителя.

Применение при испытаниях электроэнергетического оборудования

Испытательные трансформаторы используются в различных областях высоковольтной техники. Возможность применения газоизолированной конструкции определяется её номинальными характеристиками и совместимостью с конкретной методикой.

Проверка электрической прочности изоляции

Одна из основных задач высоковольтных испытаний — оценка поведения изоляционной системы при воздействии заданного напряжения. Испытания могут проводиться на отдельных электротехнических компонентах, кабельных конструкциях и другом оборудовании, если используемый метод соответствует требованиям к объекту.

При подготовке испытания определяют необходимый уровень напряжения, продолжительность воздействия и критерии оценки результата. Эти параметры устанавливаются на основании применимых стандартов, технической документации и программы работ. Их нельзя выбирать исключительно по максимальным возможностям трансформатора.

Испытания силовых трансформаторов и распределительных устройств

В энергетических системах необходимо проверять состояние изоляции различных компонентов перед вводом в эксплуатацию и после проведения ремонтных работ. В зависимости от назначения испытательного комплекса газоизолированный трансформатор может использоваться в схемах, предназначенных для создания высокого напряжения при соответствующих проверках.

При этом важно различать испытательный трансформатор и трансформатор, который непосредственно подвергается испытанию. Первый является источником испытательного напряжения, второй — объектом проверки. Требования к ним определяются разными техническими характеристиками и эксплуатационными условиями.

Работа в специализированных лабораториях

В лабораторной практике большое значение имеют повторяемость процедуры, контролируемые условия испытаний и удобство подключения оборудования. Испытательный трансформатор может интегрироваться в систему, включающую регулируемый источник питания, измерительные каналы, средства управления и защитные устройства.

Испытательный трансформатор с газовой изоляцией может использоваться в составе такой системы при условии соответствия параметров трансформатора требованиям испытательной задачи. При проектировании комплекса необходимо учитывать не только выходное напряжение, но и допустимую нагрузку, режим работы, изоляционные расстояния и особенности подключения.

Как организуется высоковольтное испытание

Перед началом испытания специалисты определяют характеристики объекта и выбирают подходящую схему подключения. Затем проверяют состояние оборудования, заземление, измерительные цепи и защитные устройства. Необходимо убедиться, что номинальные параметры трансформатора соответствуют запланированному режиму и что подключённая нагрузка находится в допустимых пределах.

После подготовки испытательного контура напряжение повышают в соответствии с установленной процедурой. Во время работы контролируют предусмотренные электрические параметры и состояние системы. Если обнаруживаются признаки нештатного режима, срабатывает защита или возникает подозрение на нарушение изоляции, испытание прекращают согласно инструкции по эксплуатации.

По завершении процедуры источник отключают, после чего выполняют необходимые действия по снятию остаточного заряда и заземлению объекта. Наличие газовой изоляции внутри трансформатора не отменяет требований электробезопасности при работе с высоковольтными выводами и внешними соединениями.

Результаты испытания фиксируют в технической документации. Для последующего анализа полезно сохранять сведения об объекте, схеме подключения, параметрах воздействия, условиях проведения проверки и наблюдаемых отклонениях. Это позволяет сопоставлять результаты повторных испытаний и отслеживать изменения технического состояния оборудования.

Основные критерии выбора трансформатора

Выбор испытательного трансформатора должен начинаться с определения требуемых параметров и условий эксплуатации. Даже при одинаковом назначении модели могут различаться по выходному напряжению, мощности, продолжительности допустимой нагрузки, конструкции изоляционной системы и требованиям к обслуживанию.

При оценке оборудования рекомендуется учитывать следующие характеристики:

• Номинальное выходное напряжение. Оно должно соответствовать требованиям предусмотренных испытаний с учётом допустимых режимов работы.

• Номинальная мощность и нагрузочная способность. Эти параметры определяют возможности трансформатора при подключении конкретного объекта.

• Рабочий режим. Необходимо уточнить, рассчитано ли оборудование на кратковременные испытания или на другой предусмотренный режим эксплуатации.

• Тип и параметры газовой изоляции. Следует изучить применяемую среду, требования к её контролю и условия обслуживания.

• Изоляционная конструкция. Важны допустимые условия эксплуатации, особенности высоковольтных выводов и требования к внешним электрическим соединениям.

• Совместимость с испытательным комплексом. Трансформатор должен корректно работать с источником питания, измерительными приборами и предусмотренными защитными устройствами.

• Габариты и условия размещения. При выборе учитывают требования к монтажу, транспортировке, вентиляции и организации испытательной площадки.

• Техническая документация. Инструкция по эксплуатации должна содержать необходимые сведения о подключении, допустимых режимах, обслуживании и мерах безопасности.

Для оборудования, предназначенного для регулярной лабораторной работы, также важны доступность сервисной поддержки и возможность проведения предусмотренных проверок технического состояния. При сравнении моделей необходимо ориентироваться на подтверждённые характеристики, а не только на общие заявления о компактности или удобстве эксплуатации.

Безопасность и техническое обслуживание

Высоковольтное оборудование требует строгого соблюдения правил эксплуатации. Перед каждой работой необходимо проверить исправность соединений, заземляющих проводников, измерительных цепей и защитных устройств. Испытательная зона должна быть организована так, чтобы исключить случайный доступ посторонних лиц к токоведущим частям.

При эксплуатации газоизолированного трансформатора дополнительно соблюдают требования, связанные с применяемой изоляционной средой. Если конструкция предусматривает герметичный корпус и контроль давления, необходимо проверять соответствующие параметры в порядке, установленном изготовителем. Обслуживание газовой системы выполняют только с соблюдением предусмотренных технических и экологических требований.

Нельзя выполнять разборку, ремонт или операции с изоляционным газом без соответствующей подготовки и разрешённых процедур. При обнаружении утечки, повреждения корпуса или отклонений контролируемых параметров оборудование следует вывести из работы в соответствии с инструкцией и организовать техническую проверку.

Регулярное обслуживание помогает выявлять нарушения герметичности, повреждения внешних элементов и другие неисправности, способные повлиять на надёжность системы. Периодичность и объём таких работ определяются конструкцией оборудования, условиями эксплуатации и рекомендациями изготовителя.

Роль испытательного трансформатора в современной энергетике

Развитие электрических сетей и увеличение требований к надёжности энергоснабжения делают контроль высоковольтной изоляции важной частью эксплуатации электрооборудования. Испытательный трансформатор обеспечивает создание напряжения, необходимого для предусмотренных электрических проверок, а выбор конкретного исполнения определяется техническими условиями и задачами предприятия.

Испытательный трансформатор с газовой изоляцией представляет собой специализированное решение для высоковольтных испытательных систем, в которых газовая среда используется в качестве элемента изоляционной конструкции. Его применение требует согласования электрических параметров, нагрузки, условий размещения и требований к обслуживанию.

При правильном подборе оборудования и соблюдении методики испытаний можно организовать контролируемую проверку изоляционных систем и документировать полученные результаты. Основой надёжной эксплуатации остаются соответствие трансформатора конкретной задаче, регулярное техническое обслуживание, квалифицированная работа персонала и строгое соблюдение требований электробезопасности.
