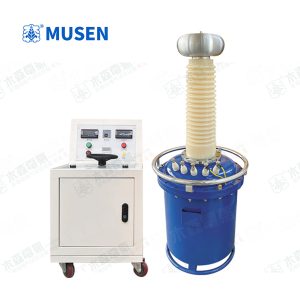

Испытательный трансформатор с газовой изоляцией 20 кВА / 100 кВ: применение в высоковольтных испытательных системах

Высоковольтные испытания играют важную роль в производстве, приёмке и техническом обслуживании электротехнического оборудования. Они позволяют оценивать электрическую прочность изоляции, проверять соответствие изделий установленным требованиям и выявлять потенциальные проблемы до ввода оборудования в эксплуатацию. Для выполнения таких задач необходимы источники испытательного напряжения, которые обеспечивают стабильную работу и соответствуют особенностям проверяемого объекта.

При выборе оборудования для лаборатории или производственного испытательного участка учитываются не только выходное напряжение и мощность, но и конструкция изоляционной системы, условия размещения, требования к безопасности и совместимость с измерительными приборами. В этом контексте испытательный трансформатор с газовой изоляцией 20 кВА / 100 кВ представляет интерес для организации высоковольтных испытаний, где важны компактность конструкции, электрическая прочность и возможность интеграции в специализированные испытательные комплексы.

Особенности конструкции и принцип работы

Испытательный трансформатор предназначен для преобразования входного напряжения в высокое переменное напряжение, необходимое для проведения электрических испытаний. В зависимости от конструкции и назначения он может использоваться как самостоятельный источник высокого напряжения или как компонент комплексной испытательной установки.

В трансформаторах с газовой изоляцией газовая среда применяется в изоляционной системе для обеспечения электрической прочности между элементами, находящимися под разными потенциалами. Конкретные конструктивные решения зависят от модели, используемого газа, рабочего давления и требований производителя. Газовая изоляция позволяет по-другому организовать внутреннее пространство оборудования и может быть полезна при разработке установок для ограниченных по площади лабораторных помещений.

При проектировании таких устройств необходимо учитывать распределение электрического поля, геометрию токоведущих частей, качество герметизации и характеристики изоляционных материалов. Эти факторы влияют на надёжность работы трансформатора при приложении высокого напряжения. Существенное значение имеет также качество сборки: дефекты соединений, загрязнение внутренних элементов и нарушения условий эксплуатации способны ухудшать электрические характеристики оборудования.

Номинальные значения 20 кВА и 100 кВ характеризуют мощность и выходное напряжение конкретного исполнения. Однако сами по себе эти параметры не определяют все возможности установки. При выборе следует дополнительно учитывать режим испытаний, продолжительность включения, параметры нагрузки и требования применяемых методик.

Испытания электрической прочности изоляции

Одним из основных направлений применения высоковольтных испытательных трансформаторов является проверка электрической прочности изоляции. Во время испытания к объекту прикладывается заданное напряжение, а его поведение оценивается в соответствии с установленной процедурой. Такая проверка помогает определить, способна ли изоляционная система выдерживать предусмотренные электрические нагрузки.

Испытания переменным напряжением используются при контроле различных видов электротехнической продукции. В зависимости от программы проверки объектами могут выступать изоляционные компоненты, отдельные узлы силовых трансформаторов, высоковольтные вводы, элементы распределительных устройств и другие изделия для энергетической отрасли.

При проведении испытаний необходимо соблюдать установленную последовательность повышения напряжения, контролировать параметры испытательной цепи и обеспечивать безопасное удаление персонала из опасной зоны. Конкретные значения испытательного напряжения и продолжительность воздействия определяются типом оборудования и применимыми нормативными документами.

Для производственных предприятий такие испытания являются частью контроля качества выпускаемой продукции. Для независимых лабораторий они могут входить в программу проверки оборудования перед поставкой или вводом в эксплуатацию. В обоих случаях результат зависит от правильного выбора источника напряжения и соблюдения методики измерений.

Роль трансформатора в диагностике высоковольтного оборудования

Состояние изоляции постепенно изменяется под воздействием электрических, тепловых и механических факторов. На характеристики диэлектрика могут влиять старение материалов, повышенная влажность, загрязнение поверхностей, вибрация и особенности распределения электрического поля. Поэтому контроль изоляции необходим не только на этапе производства, но и в процессе эксплуатации энергетического оборудования.

Испытательный трансформатор обеспечивает подачу необходимого переменного напряжения для предусмотренных программой проверок. В сочетании с измерительными устройствами и средствами управления он может входить в состав системы, предназначенной для испытаний электрической прочности и проведения отдельных диагностических процедур.

При этом важно различать испытание повышенным напряжением и измерение частичных разрядов. Первое оценивает способность изоляции выдерживать заданное электрическое воздействие, а второе позволяет регистрировать локальные разрядные процессы в диэлектрике. Если лаборатории необходимо выполнять оба вида работ, совместимость трансформатора с измерительной системой и уровень собственных помех испытательной установки следует оценивать отдельно.

При использовании оборудования для диагностики трансформаторов, кабельных систем и высоковольтных аппаратов необходимо учитывать электрическую ёмкость объекта и особенности подключения. Неправильно выбранная схема может повлиять на режим работы источника напряжения и достоверность полученных результатов.

Применение в испытательных лабораториях и на производстве

Высоковольтные испытательные установки используются на предприятиях, выпускающих электротехническое оборудование, в специализированных лабораториях и в организациях, обслуживающих энергетическую инфраструктуру. Требования к источнику напряжения в каждом случае определяются составом проверяемой продукции и объёмом испытательных работ.

На производственных площадках трансформатор может применяться в составе стенда для проверки электрической прочности готовых изделий. При организации лабораторных испытаний важны воспроизводимость условий, возможность подключения измерительных приборов и соответствие установки установленным требованиям безопасности.

Для предприятий, работающих с силовыми трансформаторами, высоковольтными вводами и компонентами распределительных устройств, важна возможность адаптировать испытательную схему к различным объектам. При этом следует учитывать, что характеристики оборудования, предназначенного для проверки небольших изоляционных образцов, могут отличаться от требований к испытаниям крупногабаритных ёмкостных объектов.

Испытательный трансформатор с газовой изоляцией 20 кВА / 100 кВ может рассматриваться для лабораторных и производственных задач, соответствующих его номинальным характеристикам. Окончательный выбор должен опираться на техническую документацию конкретной модели, а не только на обозначение мощности и напряжения.

Как правильно выбрать испытательный трансформатор

При подборе высоковольтного оборудования необходимо оценивать совокупность электрических и эксплуатационных параметров. Это позволяет избежать ситуации, когда номинальные характеристики формально соответствуют требованиям, но фактический режим работы не подходит для предполагаемой нагрузки.

Номинальное напряжение и мощность

Выходное напряжение должно соответствовать требованиям испытательной процедуры. Мощность выбирается с учётом параметров объекта, характера нагрузки и допустимого режима работы трансформатора. Для ёмкостных объектов необходимо отдельно оценивать требования к источнику при заданной частоте и напряжении.

Тип изоляции и конструктивное исполнение

Газовая изоляция влияет на конструкцию корпуса, требования к герметичности и условия технического обслуживания. При закупке следует уточнять тип используемой газовой среды, требования к эксплуатации и обслуживанию, а также предусмотренные производителем меры контроля состояния изоляционной системы.

Совместимость с испытательной схемой

Трансформатор должен соответствовать составу испытательного комплекса, включая регулирующий источник питания, средства измерения, соединительные элементы и защитные устройства. Если предусмотрен контроль частичных разрядов, необходимо учитывать собственные разрядные характеристики установки и требования измерительного оборудования.

Безопасность эксплуатации

Высоковольтные испытания требуют организованной рабочей зоны, надёжного заземления, блокировок и средств аварийного отключения. До начала работы необходимо проверить соединения и защитные цепи, а также убедиться, что персонал соблюдает установленную процедуру проведения испытаний.

Техническое обслуживание и стабильность работы

Надёжность испытательного трансформатора зависит не только от первоначального качества изготовления, но и от условий эксплуатации. Регулярный осмотр помогает своевременно выявлять повреждения корпуса, ухудшение состояния соединений и другие признаки, которые могут повлиять на безопасность или стабильность работы.

Для оборудования с газовой изоляцией особое внимание уделяется соблюдению требований производителя к герметичности и состоянию газовой среды. Порядок проверки давления, контроля утечек и проведения технического обслуживания должен определяться документацией конкретной модели. Не следует применять универсальные значения или процедуры без подтверждения их соответствия конструкции оборудования.

Перед испытанием также необходимо проверять состояние высоковольтных выводов, заземления и соединительных проводников. Изменение конфигурации схемы, появление посторонних шумов или нестабильность измеряемых параметров требуют проверки оборудования и условий испытания до продолжения работы.

Документирование результатов обслуживания и испытаний помогает отслеживать состояние установки, анализировать повторяющиеся отклонения и поддерживать единый порядок работы лаборатории.

Значение для развития высоковольтных испытаний

Современная энергетика предъявляет высокие требования к качеству изоляции и надёжности электротехнического оборудования. Производителям необходимо подтверждать соответствие продукции техническим требованиям, а эксплуатационным организациям — контролировать состояние оборудования и снижать вероятность отказов. Для решения этих задач важны правильно подобранные источники высокого напряжения и воспроизводимые условия испытаний.

Испытательный трансформатор с газовой изоляцией 20 кВА / 100 кВ может стать частью высоковольтного испытательного комплекса, если его характеристики соответствуют объектам контроля и требованиям лаборатории. При оценке оборудования следует учитывать номинальные параметры, конструкцию изоляционной системы, допустимые режимы нагрузки, возможности подключения измерительных приборов и условия технического обслуживания.

Комплексный подход к выбору и эксплуатации испытательного трансформатора позволяет организовать безопасные проверки электрической прочности, поддерживать качество производственного контроля и повышать достоверность результатов высоковольтных испытаний. Для предприятий электротехнической отрасли и испытательных лабораторий это важная составляющая системного управления качеством и надёжностью энергетического оборудования.
