Система испытаний промышленной частоты без частичных разрядов: требования к высоковольтным испытаниям и контролю изоляции

В высоковольтных испытательных лабораториях важно не только обеспечить требуемый уровень испытательного напряжения, но и исключить влияние самого испытательного оборудования на результаты измерений. Особенно это актуально при проверке электрической изоляции, когда частичные разряды могут возникать как в исследуемом объекте, так и в элементах испытательной установки. В таких условиях качество диагностики во многом определяется характеристиками источника напряжения, состоянием соединений и организацией испытательного процесса.

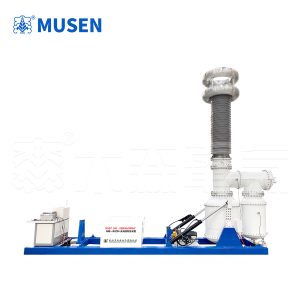

Система испытаний промышленной частоты без частичных разрядов предназначена для создания условий, при которых собственные частичные разряды испытательного оборудования не оказывают существенного влияния на оценку изоляционных характеристик проверяемого объекта. Подобные решения востребованы при испытаниях силовых трансформаторов, высоковольтных вводов, кабельных компонентов, изоляционных материалов и других элементов энергетического оборудования.

Почему отсутствие частичных разрядов имеет значение

Частичные разряды представляют собой локальные электрические разряды, которые не приводят к полному пробою изоляционного промежутка. Их возникновение может быть связано с газовыми включениями, неоднородностью диэлектрика, дефектами контактных соединений или повышенной напряжённостью электрического поля. Повторяющееся воздействие таких разрядов способно постепенно ухудшать состояние изоляции и сокращать срок службы оборудования.

При проведении высоковольтных испытаний необходимо различать разрядные процессы внутри исследуемого объекта и помехи, возникающие в испытательной цепи. Если испытательная установка сама генерирует заметные частичные разряды, становится сложнее определить, связаны ли зарегистрированные сигналы с дефектом образца или с особенностями источника напряжения, соединительных элементов и окружающей среды.

Поэтому при проверке объектов с высокими требованиями к электрической прочности важны не только стабильность выходного напряжения, но и низкий собственный уровень частичных разрядов. Это позволяет повысить достоверность измерений и снизить вероятность ошибочной интерпретации результатов.

Принцип работы испытательной установки

Испытания промышленной частоты обычно выполняются при переменном напряжении частотой, соответствующей принятой методике испытаний. В зависимости от назначения оборудования источник формирует высокое напряжение, которое подаётся на проверяемый объект через предусмотренную испытательную цепь.

Основные компоненты установки могут включать высоковольтный испытательный трансформатор, регулирующий источник питания, измерительные устройства, систему управления и элементы защиты. Конкретная конфигурация зависит от требуемого напряжения, электрической ёмкости нагрузки, условий эксплуатации и применяемых стандартов.

Для снижения собственного уровня частичных разрядов большое значение имеют конструкция высоковольтных обмоток, качество изоляционных материалов, электрическая прочность внутренних соединений и распределение электрического поля. Особое внимание уделяется участкам, где возможно локальное повышение напряжённости: соединительным узлам, выводам, изоляционным промежуткам и элементам с резкими изменениями геометрии.

Не менее важна организация внешней испытательной схемы. Неправильно выполненные соединения, загрязнение изоляционных поверхностей, недостаточные расстояния между токоведущими частями и заземлёнными конструкциями могут стать источниками коронных разрядов и электрических помех. Следовательно, низкий уровень частичных разрядов обеспечивается не только конструкцией оборудования, но и соблюдением требований к его монтажу и эксплуатации.

Применение при испытаниях силовых трансформаторов

Силовые трансформаторы относятся к наиболее ответственным элементам электрических сетей. Состояние их изоляции напрямую влияет на надёжность электроснабжения, безопасность эксплуатации и риск возникновения аварийных повреждений. В процессе производства, приёмки и технической диагностики трансформаторы проходят комплекс электрических испытаний, включая проверки электрической прочности изоляционных систем.

При испытаниях переменным напряжением оценивается способность изоляции выдерживать заданное электрическое воздействие. Если программа испытаний предусматривает измерение частичных разрядов, собственные разряды источника и вспомогательных компонентов должны быть достаточно низкими, чтобы не искажать результаты.

В этом случае система испытаний промышленной частоты без частичных разрядов помогает создать более контролируемые условия для оценки состояния изоляции трансформатора. Она может использоваться на производственных испытательных стендах, в специализированных лабораториях и при проверке оборудования перед вводом в эксплуатацию.

При этом отсутствие собственных частичных разрядов в испытательной установке не означает, что проверяемый трансформатор обязательно исправен. Результат зависит от характеристик самого объекта, схемы подключения, параметров измерительной системы и установленной процедуры испытаний. Поэтому измерения должны выполняться в соответствии с применимыми стандартами и техническими требованиями к конкретному оборудованию.

Использование в испытаниях высоковольтных компонентов

Помимо силовых трансформаторов, низкоразрядные источники переменного высокого напряжения применяются при проверке различных компонентов электрической изоляции. К ним относятся высоковольтные вводы, изоляционные конструкции, отдельные элементы распределительных устройств и изделия, предназначенные для работы в составе энергетических установок.

При испытаниях высоковольтных вводов необходимо учитывать особенности многослойной изоляции, геометрию электродов и распределение поля. Локальные дефекты, загрязнения или нарушения технологического процесса могут создавать условия для возникновения частичных разрядов. Чтобы корректно оценить результаты измерений, испытательная установка должна обладать подходящими электрическими характеристиками и не создавать существенных собственных разрядных сигналов.

В кабельных лабораториях требования определяются типом кабеля, его длиной, электрической ёмкостью и методикой проверки. При увеличении ёмкостной нагрузки меняются условия работы источника высокого напряжения, поэтому при выборе оборудования необходимо учитывать не только номинальное испытательное напряжение, но и способность установки работать с предполагаемым объектом.

Для испытательных лабораторий, обслуживающих разные категории высоковольтной продукции, важна совместимость оборудования с различными схемами подключения и измерительными приборами. Это помогает выстраивать последовательный процесс испытаний и обеспечивать сопоставимость получаемых данных.

Как выбрать систему для высоковольтной лаборатории

Выбор испытательного оборудования должен основываться на характеристиках объектов и задачах лаборатории, а не только на номинальном напряжении или мощности установки. Перед закупкой необходимо определить несколько основных параметров.

Рабочее напряжение и режим испытаний. Источник должен соответствовать требованиям методик, применяемых для конкретного класса электрического оборудования. Следует учитывать длительность испытательного воздействия и предусмотренные режимы регулирования.

Характеристики нагрузки. Электрическая ёмкость объекта влияет на требования к испытательному трансформатору и системе питания. Для трансформаторов, кабелей и других ёмкостных объектов условия работы могут существенно различаться.

Собственный уровень частичных разрядов. Необходимо уточнить, при каких условиях и по какой методике производитель определяет характеристики частичных разрядов оборудования. Важно учитывать не только источник высокого напряжения, но и вспомогательные элементы, входящие в испытательную схему.

Измерительная совместимость. Если лаборатория проводит измерения частичных разрядов, следует оценить возможность интеграции установки с соответствующими измерительными каналами и средствами регистрации. При этом необходимо учитывать влияние внешних электромагнитных помех и конфигурации испытательной цепи.

Требования безопасности. Конструкция установки должна предусматривать необходимые средства защиты, заземления, блокировки и управления в соответствии с условиями эксплуатации. Организация рабочего места также должна соответствовать правилам проведения высоковольтных испытаний.

Эксплуатация и поддержание измерительной достоверности

Даже оборудование с тщательно разработанной системой изоляции требует регулярного технического обслуживания. В процессе эксплуатации необходимо контролировать состояние изоляционных поверхностей, высоковольтных соединений, контактных элементов и заземляющих проводников. Пыль, влага и загрязнения способны ухудшать электрические характеристики отдельных узлов и повышать вероятность возникновения нежелательных разрядных процессов.

Перед проведением испытаний следует проверить правильность сборки схемы, надёжность контактов и соответствие расстояний между элементами требованиям безопасности. Если результаты измерения частичных разрядов неожиданно изменяются, целесообразно последовательно проверить как исследуемый объект, так и испытательную цепь. Такой подход помогает отделить реальные признаки дефектов изоляции от внешних помех и особенностей подключения.

Для поддержания стабильности результатов также важно соблюдать установленный порядок проверки измерительных каналов и проводить предусмотренные процедуры технического контроля. Интерпретация данных должна учитывать условия испытаний, характеристики объекта и требования применимых нормативных документов.

Значение для энергетики и промышленного производства

Надёжность высоковольтного оборудования формируется на протяжении всего жизненного цикла: от проектирования и изготовления до приёмочных испытаний, ввода в эксплуатацию и последующего технического обслуживания. Качественно организованные испытания помогают выявлять отклонения до того, как они приведут к серьёзным повреждениям или незапланированным простоям.

Система испытаний промышленной частоты без частичных разрядов особенно актуальна для предприятий, которым необходимо проводить испытания изоляции в контролируемых условиях и получать достоверные результаты измерений. При выборе такого оборудования важно комплексно оценивать электрические характеристики, собственный уровень частичных разрядов, совместимость с испытательными объектами и требования к безопасности.

Грамотное сочетание подходящего источника высокого напряжения, корректно собранной испытательной схемы и проверенной измерительной методики позволяет повысить качество контроля электрической изоляции. Для производителей трансформаторов, испытательных лабораторий, энергетических предприятий и организаций, занимающихся диагностикой высоковольтного оборудования, это является важной частью обеспечения эксплуатационной надёжности и устойчивой работы электрических сетей.
