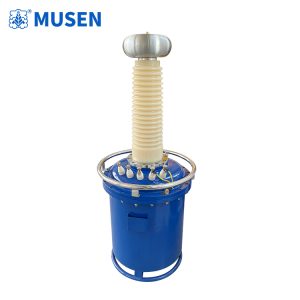

Испытательный трансформатор с газовой изоляцией для высоковольтных лабораторных испытаний

При испытаниях высоковольтного электрооборудования необходимо обеспечить стабильное испытательное напряжение, контролируемые условия работы и надёжную электрическую изоляцию внутренних компонентов установки. Эти требования особенно важны при проверке электрической прочности изоляционных материалов, исследовании характеристик силовых трансформаторов и испытаниях высоковольтных электротехнических конструкций. Одним из решений для подобных задач является применение трансформаторов, в которых газ используется в качестве изоляционной среды.

Испытательный трансформатор с газовой изоляцией предназначен для формирования высокого напряжения в испытательных системах, где конструкция с газовой изоляцией соответствует требованиям к электрической прочности, компоновке и условиям эксплуатации. Такое оборудование может использоваться в электротехнических лабораториях, исследовательских центрах, на предприятиях по производству высоковольтной аппаратуры и в подразделениях, выполняющих испытания электроэнергетического оборудования.

Выбор конкретного исполнения зависит от требуемого напряжения, характера нагрузки, условий размещения и методики испытаний. Поэтому при проектировании испытательной установки важно оценивать не только электрические параметры трансформатора, но и особенности его изоляционной системы.

Роль газовой изоляции в конструкции трансформатора

Изоляционная система высоковольтного трансформатора должна препятствовать возникновению нежелательных электрических разрядов между токоведущими частями, корпусом и другими элементами конструкции. При повышении напряжения возрастают требования к расстояниям между электродами, качеству изоляционных материалов и равномерности распределения электрического поля.

В трансформаторах с газовой изоляцией газовая среда выполняет функцию электрического изолятора в предусмотренных конструкцией промежутках. Электрическая прочность такой среды зависит от её состава, давления, температуры, геометрии электродов и характера электрического поля. Поэтому надёжность оборудования определяется не только самим изоляционным газом, но и качеством проектирования всей высоковольтной части.

Газовая изоляция позволяет создавать конструкции, в которых изоляционные промежутки организованы с учётом заданных электрических и эксплуатационных условий. При этом конкретные преимущества зависят от выбранной технологии, рабочего напряжения и конструкции трансформатора. Нельзя автоматически считать любое газоизолированное исполнение более компактным или эффективным по сравнению с другими решениями без анализа технических характеристик.

Для испытательного оборудования особое значение имеет устойчивость изоляции при заданном электрическом воздействии. Конструкция должна обеспечивать условия, необходимые для проведения предусмотренных испытаний, а её параметры должны подтверждаться документацией производителя и результатами соответствующих проверок.

Принцип работы испытательного трансформатора

Работа трансформатора основана на явлении электромагнитной индукции. При подаче переменного напряжения на первичную обмотку в магнитопроводе формируется переменный магнитный поток, который индуцирует напряжение во вторичной обмотке. Соотношение напряжений определяется конструкцией обмоток и их электрическими параметрами.

В испытательных системах вторичная обмотка обеспечивает получение высокого напряжения, необходимого для проверки изоляции различных объектов. В зависимости от назначения установки трансформатор может использоваться для испытаний электрической прочности, проверки изоляционных конструкций и выполнения других предусмотренных высоковольтных процедур.

При выборе режима учитывают номинальное выходное напряжение, допустимый ток нагрузки, продолжительность испытания и требования к форме напряжения. Необходимо также принимать во внимание характеристики подключённого объекта: ёмкостная нагрузка кабельной линии, например, отличается от нагрузки при испытании отдельных изоляционных компонентов.

Сам трансформатор является частью испытательной системы. Для полноценной работы могут потребоваться регулирующий источник питания, измерительные устройства, коммутационные элементы и средства защиты. Совместимость этих компонентов влияет на точность контроля параметров и безопасность испытательного процесса.

Области применения газоизолированных испытательных трансформаторов

Испытания высоковольтной изоляции

Одно из основных направлений применения испытательных трансформаторов связано с проверкой электрической прочности изоляционных материалов и конструкций. Такие испытания позволяют оценить способность изоляции выдерживать установленное электрическое воздействие в соответствии с применяемыми стандартами и техническими требованиями.

Проверки могут выполняться при контроле качества готовой продукции, после сборки электротехнических компонентов и в рамках исследовательских работ. Конкретный режим определяется типом материала, конструкцией изделия и требованиями к его дальнейшей эксплуатации.

При организации испытаний важно учитывать не только характеристики источника высокого напряжения, но и параметры измерительной системы. Правильное заземление, состояние соединительных элементов и соблюдение установленной процедуры помогают уменьшить влияние внешних факторов на результаты.

Испытания силовых трансформаторов и электротехнических компонентов

При производстве и обслуживании силовых трансформаторов, высоковольтных вводов и других элементов энергосистемы выполняются различные виды электрических испытаний. Для отдельных процедур требуется внешний источник высокого напряжения, параметры которого соответствуют характеристикам проверяемого объекта.

Испытательный трансформатор может использоваться в составе такой установки, если его номинальные параметры и режим работы подходят для конкретной задачи. При этом испытание электрической прочности не заменяет другие методы контроля, например измерение сопротивления изоляции или диагностику частичных разрядов. Каждый метод решает собственные задачи и применяется в соответствии с техническими требованиями.

Лабораторные исследования и разработка оборудования

В исследовательских лабораториях высоковольтные трансформаторы применяются при изучении электрических свойств изоляционных материалов, оценке поведения новых конструкций и проверке экспериментальных образцов. В таких условиях важны воспроизводимость режимов, стабильность выходного напряжения и возможность контролировать параметры испытательного процесса.

Газоизолированное исполнение может рассматриваться при проектировании специализированных установок, если его конструктивные особенности соответствуют требованиям лаборатории. При выборе необходимо учитывать доступное пространство, требования к обслуживанию, условия размещения и особенности работы с используемой газовой средой.

Частичные разряды и требования к изоляционной системе

Одним из важных аспектов высоковольтных испытаний является контроль частичных разрядов. Они представляют собой локальные электрические разряды, возникающие в отдельных областях изоляции без полного перекрытия изоляционного промежутка. Причинами могут быть неоднородности материалов, газовые включения, дефекты изготовления или локальное усиление электрического поля.

Для оборудования, используемого при измерении частичных разрядов, собственная разрядная активность испытательного трансформатора имеет особое значение. Если источник высокого напряжения создаёт заметные фоновые сигналы, становится сложнее отделить их от импульсов, возникающих в исследуемом объекте.

При этом наличие газовой изоляции само по себе не означает полного отсутствия частичных разрядов. Фактические характеристики зависят от конструкции, состояния изоляционной среды, качества изготовления и условий эксплуатации. Если низкий уровень частичных разрядов является обязательным требованием, необходимо запросить результаты соответствующих испытаний и уточнить условия, при которых они были получены.

Для получения достоверных измерений также важно контролировать фоновые помехи, качество заземления, состояние соединительных проводников и совместимость компонентов испытательной системы.

Как выбрать трансформатор для конкретной задачи

Подбор испытательного оборудования начинается с определения типа объектов, которые предстоит проверять. Для разных видов высоковольтной аппаратуры могут требоваться различные значения напряжения, мощности и продолжительности испытательного режима.

В первую очередь следует уточнить номинальное выходное напряжение, допустимую нагрузку и режим работы трансформатора. Если предполагается проверять несколько типов оборудования, необходимо оценить, насколько диапазон рабочих параметров соответствует всем запланированным задачам.

Следующий критерий — конструкция изоляционной системы. При выборе газоизолированного исполнения важно понимать, какая газовая среда применяется, какие требования предъявляются к её состоянию и какие процедуры предусмотрены для контроля герметичности и обслуживания. Эти сведения должны быть отражены в технической документации производителя.

Также необходимо оценить измерительные возможности системы, совместимость с регулирующим источником питания, наличие предусмотренных защитных устройств и условия подключения. Для лабораторий, выполняющих испытания в соответствии с определёнными стандартами, следует заранее проверить, позволяет ли выбранная конфигурация реализовать требуемую методику.

Наконец, учитывают условия эксплуатации: температурный диапазон, требования к размещению, доступность технического обслуживания и квалификацию персонала. Такой подход позволяет выбрать оборудование, характеристики которого соответствуют не только текущим, но и предполагаемым рабочим задачам.

Эксплуатация и безопасность

Работа с высоким напряжением требует строгого соблюдения правил электробезопасности. Перед началом испытаний необходимо проверить схему подключения, состояние заземления, исправность измерительных каналов и готовность защитных средств. Испытательная зона должна быть организована так, чтобы исключить случайный доступ посторонних лиц к токоведущим частям.

Если конструкция предусматривает использование газа под давлением, эксплуатация должна выполняться с учётом требований производителя к изоляционной среде, герметичности и техническому обслуживанию. Состав газа, допустимые рабочие условия и порядок контроля определяются документацией конкретной модели. Не следует предполагать, что все газоизолированные трансформаторы используют одинаковую изоляционную среду или одинаковые процедуры обслуживания.

После завершения испытания оборудование отключают, а остаточное напряжение снимают в соответствии с установленным регламентом. Подключение, изменение схемы и обслуживание допускаются только после выполнения необходимых процедур безопасного отключения и заземления.

Значение газоизолированных трансформаторов для испытательной инфраструктуры

Качество высоковольтных испытаний зависит от согласованной работы источника напряжения, измерительных приборов, защитных устройств и подготовленного персонала. При правильном подборе оборудования испытательный процесс становится более управляемым, а полученные данные можно использовать для оценки электрической прочности изоляции и контроля соответствия техническим требованиям.

Испытательный трансформатор с газовой изоляцией может быть подходящим решением для лабораторных и производственных задач, если его электрические характеристики, конструкция и условия эксплуатации отвечают требованиям конкретной установки. При принятии решения важно опираться на подтверждённые параметры, сведения об изоляционной системе и результаты предусмотренных производителем испытаний.

Для энергетических предприятий, электротехнических лабораторий, исследовательских центров и производителей высоковольтного оборудования основой рационального выбора является соответствие оборудования реальным условиям работы. Комплексная оценка технических характеристик, требований безопасности и особенностей испытательной методики помогает организовать надёжную проверку изоляции и поддерживать качество высоковольтных испытаний.
