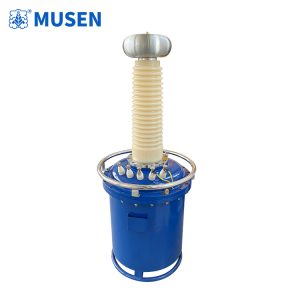

Испытательный трансформатор с газовой изоляцией в системах высоковольтных испытаний

Высоковольтные испытания требуют оборудования, способного формировать контролируемое напряжение при сохранении стабильности электрической изоляции. Такие задачи возникают на предприятиях энергетического машиностроения, в испытательных лабораториях, при вводе оборудования в эксплуатацию и во время технического обслуживания объектов электросетевой инфраструктуры. Особое внимание при этом уделяется не только параметрам испытательного напряжения, но и конструкции самого высоковольтного оборудования.

В традиционных испытательных установках изоляционные функции могут выполняться различными жидкими или твердыми диэлектриками. Однако в ряде высоковольтных систем применяется газовая изоляция, позволяющая создавать компактные конструкции и организовывать электрическую изоляцию токоведущих элементов в герметичном корпусе. Испытательный трансформатор с газовой изоляцией представляет собой специализированный элемент испытательного комплекса, предназначенный для формирования высокого напряжения при проведении соответствующих электрических испытаний.

Зачем нужна газовая изоляция

Основная задача изоляции в испытательном трансформаторе заключается в предотвращении нежелательного пробоя между элементами, находящимися под разными электрическими потенциалами. При повышении напряжения электрическое поле внутри конструкции становится одним из ключевых факторов, определяющих надежность оборудования.

Газовая изоляция позволяет разместить высоковольтные элементы внутри специально сформированной изоляционной среды. При этом конструкция трансформатора должна учитывать распределение электрического поля, расстояния между токоведущими и заземленными частями, характеристики используемого газа и особенности герметичного корпуса.

Такой подход имеет значение для высоковольтных испытательных установок, где необходимо работать с повышенными электрическими потенциалами и одновременно обеспечить предсказуемые условия испытаний.

Принцип работы испытательного трансформатора

По своему основному назначению испытательный трансформатор служит для получения напряжения, необходимого для проведения высоковольтной проверки оборудования. Конкретная схема зависит от конструкции испытательного комплекса и параметров испытуемого объекта.

Во время испытания энергия от источника питания поступает на первичную цепь, после чего посредством электромагнитной индукции формируется необходимый потенциал во вторичной цепи. Полученное высокое напряжение подается на испытуемый объект через соответствующую испытательную схему.

При этом важную роль играют измерительные и защитные устройства. Инженер должен контролировать напряжение, ток и поведение испытательной цепи, а также иметь возможность безопасно прекратить испытание при возникновении недопустимого режима.

Газовая изоляция в данном случае является частью общей конструкции трансформатора и обеспечивает электрическую изоляцию внутренних элементов.

Где применяется такое оборудование

Область использования определяется конструкцией трансформатора и параметрами конкретной испытательной системы. В общем случае подобные решения могут использоваться в задачах контроля электрической прочности высоковольтной изоляции.

Типичные направления включают:

• испытания силовых кабелей;
• проверку высоковольтных электрических аппаратов;
• испытания элементов распределительных устройств;
• приемо-сдаточный контроль;
• испытания после монтажных работ;
• проверку оборудования после ремонта;
• лабораторные исследования электрической прочности.

Наиболее важным условием является соответствие испытательной схемы характеристикам конкретного объекта. Один и тот же режим не может автоматически применяться ко всем видам высоковольтного оборудования.

Испытания кабельных линий

Кабельные системы представляют собой сложную нагрузку для высоковольтной испытательной аппаратуры. Их электрическая емкость зависит от конструкции, длины линии, типа изоляции и других факторов.

При проведении испытаний необходимо учитывать емкостную составляющую нагрузки и особенности выбранного метода контроля. В зависимости от задачи может применяться переменное, постоянное или другое предусмотренное методикой испытательное воздействие.

Испытательный трансформатор с газовой изоляцией может использоваться в составе соответствующего высоковольтного комплекса, если его электрические характеристики соответствуют требованиям конкретного испытания.

При этом инженер оценивает не только способность установки сформировать требуемое напряжение, но и устойчивость режима на протяжении всей процедуры. Особое значение имеют контроль тока, корректность измерительных цепей и надежность защитных функций.

Проверка электрической прочности изоляции

Основная цель испытаний повышенным напряжением заключается в проверке способности изоляционной системы выдерживать заданное электрическое воздействие в установленном режиме.

Такая проверка может быть необходима после изготовления оборудования, его транспортировки, монтажа или ремонта. В процессе эксплуатации испытания также могут проводиться в рамках предусмотренных программ технического обслуживания.

Важно различать испытание электрической прочности и диагностическое измерение отдельных параметров. Испытание повышенным напряжением отвечает на вопрос о поведении изоляции в определенном режиме, тогда как измерение диэлектрических потерь, частичных разрядов или сопротивления изоляции дает другую информацию.

Поэтому для ответственного оборудования целесообразно использовать комплексный подход.

Значение конструкции с газовой изоляцией

Газовая изоляция предъявляет особые требования к конструкции высоковольтного оборудования. Внутреннее пространство должно быть рассчитано таким образом, чтобы электрическое поле распределялось без формирования нежелательных концентраций напряженности.

На конструктивные решения также влияют форма электродов, расстояния до заземленных элементов, состояние внутренних поверхностей и особенности герметичного корпуса.

Стабильность изоляционной среды имеет принципиальное значение. Поэтому при эксплуатации необходимо соблюдать предусмотренные производителем условия и процедуры технического обслуживания.

Для специалистов испытательной лаборатории важно учитывать, что надежность высоковольтного трансформатора определяется всей совокупностью конструктивных и эксплуатационных факторов, а не только типом изоляционного газа.

Преимущества компактной высоковольтной конструкции

Одной из причин применения газовой изоляции является возможность создавать высоковольтные конструкции с рациональным использованием внутреннего пространства. В соответствующих инженерных решениях высоковольтные компоненты размещаются внутри защищенного корпуса, что позволяет организовать компактную испытательную систему.

Однако компактность не должна рассматриваться отдельно от требований безопасности и технического обслуживания. Высоковольтная установка должна обеспечивать доступ к необходимым элементам в рамках регламентных процедур, надежное заземление корпуса и эффективную защиту персонала.

Для лабораторного оборудования особенно важна четкая организация пространства вокруг испытательной зоны. Даже компактный трансформатор должен использоваться в составе системы, где предусмотрены необходимые ограждения, блокировки и средства контроля.

Подготовка к проведению испытаний

Перед началом высоковольтной проверки необходимо подготовить как трансформатор, так и испытуемый объект.

Рабочая процедура обычно включает несколько последовательных этапов:

1. визуальный осмотр испытательного оборудования;
2. проверку соединительных проводников;
3. контроль заземления;
4. проверку защитных устройств и блокировок;
5. подготовку испытуемого объекта;
6. проверку правильности испытательной схемы;
7. контроль исходных измерительных показаний;
8. постепенное повышение напряжения;
9. регистрацию параметров испытания;
10. контролируемое снижение напряжения и отключение.

Такая последовательность позволяет снизить вероятность ошибок при подключении и обеспечивает более предсказуемое проведение испытательной процедуры.

После завершения работы необходимо учитывать остаточный заряд емкостных элементов. Переход к следующей операции допускается только после выполнения предусмотренной процедуры разряда и проверки безопасного состояния объекта.

Безопасность при работе с высоким напряжением

Высоковольтные испытания относятся к работам, требующим строгого соблюдения организационных и технических мер безопасности. Даже при наличии автоматической защиты нельзя исключать необходимость ручного контроля состояния испытательной зоны.

Перед подачей напряжения необходимо убедиться, что посторонние лица не находятся в опасной зоне, все защитные ограждения установлены, а заземляющие соединения выполнены корректно.

При возникновении нештатной ситуации испытание должно быть немедленно прекращено в соответствии с установленной процедурой. После отключения оборудования также необходимо убедиться в отсутствии остаточного электрического заряда.

Таким образом, безопасность определяется не одним защитным устройством, а совокупностью технических, организационных и эксплуатационных мер.

Роль испытательного трансформатора в диагностике оборудования

Испытательный трансформатор является частью более широкой системы контроля состояния электрооборудования. Сам по себе он не определяет техническое состояние изоляции, а создает необходимые условия для проведения испытания.

Испытательный трансформатор с газовой изоляцией может работать совместно с измерительными системами, устройствами регистрации, защитными блоками и другими элементами высоковольтной установки. В результате формируется комплекс, позволяющий контролировать параметры испытательного процесса и документировать полученные результаты.

При оценке оборудования специалисты могут дополнительно использовать измерение сопротивления изоляции, тангенса угла диэлектрических потерь, емкости и частичных разрядов. Сопоставление результатов разных методов дает более полное представление о состоянии изоляционной системы.

Тенденции развития высоковольтных испытаний

Современные испытательные комплексы постепенно становятся более автоматизированными. Управление режимом, измерение электрических параметров, регистрация результатов и защитные функции объединяются в единую систему.

Для испытательных лабораторий это имеет практическое значение: накопленные результаты можно использовать при последующих обследованиях и анализе изменения состояния оборудования во времени.

Одновременно повышается значение компактных конструкций, в которых силовые и изоляционные элементы организованы в едином защищенном пространстве. Газовая изоляция при соответствующем проектировании позволяет реализовать подобные решения для различных задач высоковольтных испытаний.

В дальнейшем основное внимание будет уделяться не отдельному испытательному устройству, а комплексной организации диагностического процесса. Испытательный трансформатор с газовой изоляцией в такой системе выступает как один из ключевых элементов формирования испытательного напряжения, а его эффективность определяется правильным подбором схемы, соответствием характеристикам объекта, надежностью защиты и корректной интерпретацией результатов.

Таким образом, применение газовой изоляции в испытательных трансформаторах связано не только с конструктивной компактностью. Это инженерный подход к организации электрической изоляции внутри высоковольтной системы, который требует точного расчета, соблюдения эксплуатационных условий и комплексного контроля. При грамотной интеграции с измерительными и защитными средствами такое оборудование может использоваться для проведения различных высоковольтных испытаний и повышения системности контроля состояния электрической изоляции.
