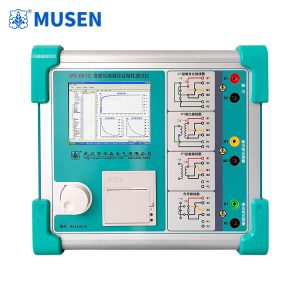

Комплексный прибор для проверки трансформаторов тока и напряжения: практические задачи диагностики высоковольтного оборудования

Точность измерений как основа надёжности электроснабжения

В современных системах электроснабжения достоверность измерительной информации напрямую влияет на безопасность оборудования, корректность работы релейной защиты и устойчивость управления электрическими сетями. Трансформаторы тока и напряжения передают измерительные сигналы от первичных высоковольтных цепей к приборам учёта, устройствам автоматики и системам защиты. Даже небольшие отклонения их характеристик могут привести к ошибкам измерения, нарушению селективности защиты и затруднениям при определении причин аварийных событий.

В связи с этим Комплексный прибор для проверки трансформаторов тока и напряжения представляет практический интерес для электротехнических лабораторий, предприятий энергетики, организаций технического обслуживания и производителей высоковольтного оборудования. Его применение позволяет систематизировать проверку электрических характеристик измерительных трансформаторов, выявлять отклонения от установленных требований и получать данные для оценки технического состояния оборудования.

Особенно востребованы такие решения при вводе новых электроустановок в эксплуатацию, плановом обслуживании подстанций, реконструкции распределительных устройств и расследовании причин некорректной работы измерительных или защитных цепей.

Какие задачи решает комплексная проверка трансформаторов

Трансформаторы тока и напряжения выполняют разные функции, однако оба типа оборудования должны обеспечивать предсказуемое преобразование электрических величин. Их состояние невозможно достоверно оценить исключительно по внешнему осмотру: для полноценной диагностики необходимы измерения, выполняемые по соответствующим методикам.

Диагностика трансформаторов тока

Трансформатор тока преобразует первичный ток в сигнал, пригодный для измерения и обработки вторичными устройствами. К основным контролируемым характеристикам относятся коэффициент трансформации, полярность, фазовые соотношения и параметры, определяющие точность преобразования.

Одной из важных диагностических задач является выявление условий, при которых возможно насыщение магнитопровода. В аварийных режимах, когда первичный ток значительно превышает номинальное значение, насыщение способно искажать вторичный ток и влиять на функционирование релейной защиты.

Проверка позволяет также выявлять ошибки подключения вторичных цепей, несоответствие фактического коэффициента трансформации проектным требованиям и отклонения, способные повлиять на коммерческий или технический учёт электроэнергии.

Для оборудования действующих подстанций подобные мероприятия особенно важны после ремонтных работ, изменения схем соединения или модернизации защитных устройств.

Контроль трансформаторов напряжения

Трансформаторы напряжения обеспечивают получение измерительных сигналов, пропорциональных напряжению первичной цепи. Они используются в системах учёта электроэнергии, устройствах релейной защиты, измерительных комплексах и автоматике подстанций.

При диагностике проверяют коэффициент трансформации, полярность, фазовые соотношения, сопротивление обмоток и другие характеристики, предусмотренные программой испытаний. В зависимости от конструкции оборудования и поставленной задачи дополнительно исследуют состояние изоляции.

Ошибки трансформации или нарушения вторичных соединений могут вызывать неправильные показания измерительных приборов и некорректное функционирование автоматики. Поэтому проверка должна охватывать не только сам трансформатор, но и условия его подключения к измерительной системе.

Принцип работы испытательного оборудования

Работа измерительного комплекса основывается на подаче предусмотренных испытательных сигналов, регистрации отклика проверяемого устройства и обработке полученных результатов. Конкретная последовательность операций зависит от конструкции трансформатора, класса точности, назначения вторичных обмоток и требований нормативной документации.

Комплексный прибор для проверки трансформаторов тока и напряжения может объединять несколько измерительных функций в одной системе. В зависимости от исполнения оборудование позволяет автоматизировать отдельные операции, уменьшить количество ручных переключений и упростить оформление результатов. Фактический перечень доступных проверок определяется техническими возможностями конкретной модели.

К основным направлениям испытаний относятся:

• определение коэффициента трансформации и проверка соответствия заданным значениям;
• контроль полярности и правильности подключения выводов;
• измерение сопротивления обмоток в предусмотренных методикой режимах;
• анализ характеристик намагничивания трансформаторов тока, если соответствующая функция поддерживается;
• проверка фазовых соотношений и параметров точности;
• регистрация результатов для последующего анализа технического состояния оборудования.

Автоматизация типовых измерений особенно полезна лабораториям, которым необходимо регулярно проверять большое количество трансформаторов. Она помогает унифицировать последовательность действий и уменьшить вероятность ошибок, связанных с ручным вводом данных.

При этом универсальность комплекса не означает автоматического выполнения всех видов высоковольтных испытаний. Измерение коэффициента трансформации, испытание изоляции повышенным напряжением и обнаружение частичных разрядов решают разные задачи и могут требовать самостоятельных испытательных установок.

Связь проверки трансформаторов с высоковольтными испытаниями

Диагностика измерительных трансформаторов является частью более широкой системы контроля состояния электрического оборудования. На подстанциях она проводится совместно с мероприятиями по оценке надёжности изоляции, коммутационных аппаратов и первичных электрических цепей.

Испытания электрической изоляции

Изоляция трансформатора должна выдерживать рабочие напряжения и предусмотренные условия электрических воздействий. Её состояние зависит от конструкции, характеристик материалов, условий окружающей среды, продолжительности эксплуатации и возможных повреждений.

В рамках комплексного обслуживания могут выполняться измерения сопротивления изоляции, проверки отдельных изоляционных элементов и испытания повышенным напряжением. Такие мероприятия позволяют оценивать состояние диэлектрических материалов и выявлять признаки ухудшения электрической прочности.

Испытание переменным напряжением промышленной частоты применяется в случаях, предусмотренных программой испытаний. Выбор напряжения, продолжительности воздействия и схемы подключения должен соответствовать типу оборудования и действующим нормативным требованиям.

Важно разграничивать функции измерительного прибора и высоковольтной испытательной установки. Если оборудование предназначено для проверки характеристик трансформаторов тока и напряжения, его нельзя автоматически считать источником высокого испытательного напряжения. Для соответствующих работ могут потребоваться отдельная установка, средства контроля и предусмотренные правилами защиты.

Обнаружение частичных разрядов

Частичные разряды представляют собой локальные электрические разряды, которые не приводят к полному пробою изоляционного промежутка, но способны постепенно ухудшать свойства диэлектрика. Их возникновение может быть связано с газовыми включениями, неоднородностью изоляционных материалов, концентрацией электрического поля или развитием локальных дефектов.

Контроль частичных разрядов востребован при диагностике силовых трансформаторов, высоковольтных кабелей, вводов и газоизолированных распределительных устройств GIS. Для регистрации таких явлений применяются специализированные измерительные системы, соответствующие выбранному методу контроля.

Стандартная проверка коэффициента трансформации не заменяет измерение частичных разрядов. Однако результаты различных испытаний могут дополнять друг друга, помогая специалистам сформировать более полное представление о техническом состоянии оборудования.

Практическое применение на подстанциях и в распределительных сетях

Рассмотрим типовую инженерную ситуацию: на подстанции проводится плановая проверка измерительных трансформаторов, установленных в ячейках распределительного устройства. Перед началом работ специалисты изучают проектную документацию, паспортные характеристики и результаты предыдущих измерений.

После отключения оборудования и выполнения необходимых организационно-технических мероприятий трансформатор подготавливают к испытаниям. Схему подключения выбирают с учётом конструкции устройства и требований руководства по эксплуатации измерительного комплекса.

Затем выполняют предусмотренные программой измерения. Полученные значения сопоставляют с паспортными данными и допустимыми пределами, установленными для соответствующего оборудования. Если обнаруживаются отклонения, специалисты проверяют правильность подключения испытательных проводов, состояние контактов и корректность выбранной методики.

При подтверждении устойчивого отклонения определяют необходимость дополнительных исследований, ремонта или замены отдельных элементов. По завершении работ оформляют протокол с указанием условий измерения, применённой методики и фактических результатов.

Такой подход позволяет отличать реальные неисправности от ошибок подключения и снижает вероятность необоснованных выводов о состоянии оборудования.

Комплексная проверка востребована при приёмке трансформаторов после изготовления или поставки, вводе новых подстанций в эксплуатацию, плановом техническом обслуживании, ремонте вторичных цепей и модернизации релейной защиты. Она также полезна при расследовании причин неправильных показаний счётчиков и нарушений работы измерительных систем.

В распределительных сетях среднего напряжения особое значение имеет согласованность измерительных цепей с устройствами защиты и учёта. На крупных энергетических объектах дополнительно учитываются организация испытаний, прослеживаемость результатов и единообразие применяемых методик.

Интеграция в систему технического обслуживания электросетей

Современная энергетика постепенно переходит от исключительно календарного обслуживания к более широкому использованию диагностики по фактическому состоянию оборудования. Плановые испытания сохраняют значение, однако всё большую роль играют накопленные измерительные данные и возможность отслеживать изменения характеристик во времени.

В такой системе измерительный комплекс становится инструментом формирования сопоставимой информации о состоянии трансформаторов. Если испытания проводятся регулярно по согласованной методике, специалисты могут выявлять устойчивые изменения параметров и своевременно определять необходимость дополнительной проверки.

Сохранение результатов в электронном виде, если такая функция предусмотрена оборудованием, упрощает передачу информации между испытательной лабораторией, эксплуатационным персоналом и инженерной службой предприятия. Для крупных сетевых организаций это облегчает анализ большого количества однотипных устройств, а для небольших подразделений помогает поддерживать единый порядок проведения измерений.

Вместе с тем цифровизация не гарантирует правильности технического заключения сама по себе. Достоверность диагностики по-прежнему зависит от квалификации персонала, исправности испытательных средств, соблюдения условий измерения и корректного применения нормативных документов.

Как выбрать оборудование для испытательной лаборатории

При подборе измерительного комплекса необходимо учитывать реальные задачи лаборатории, структуру парка оборудования и требования к оформлению результатов. Важен не только перечень заявленных функций, но и возможность применять соответствующие методы к конкретным конструкциям трансформаторов.

В первую очередь следует определить, какие устройства предстоит проверять: измерительные или защитные трансформаторы тока, трансформаторы напряжения различных конструкций, оборудование распределительных устройств или элементы высоковольтных установок.

Затем оценивают поддерживаемые методы испытаний, диапазоны измерений, совместимость схем подключения, возможности обработки результатов и требования к условиям эксплуатации. Для выездных бригад могут иметь значение масса оборудования, удобство транспортировки и работа в ограниченном пространстве. Для стационарной лаборатории существенны организация испытательного места, воспроизводимость измерений и интеграция в действующие процедуры контроля качества.

Отдельного внимания требуют техническая документация, требования к поверке или калибровке измерительных каналов, порядок обслуживания и подготовка персонала. Эти факторы важны для энергетических компаний, испытательных организаций, производителей электротехнической продукции, инженерных подрядчиков, оптовых поставщиков и международных закупочных подразделений.

Для закупочных организаций целесообразно заранее согласовать техническое задание, необходимую комплектность поставки, перечень испытательных функций и документацию, требуемую для эксплуатации на конкретном объекте.

Безопасность и достоверность результатов

Испытания электрооборудования требуют строгого соблюдения правил электробезопасности. До начала измерений необходимо определить границы рабочего места, проверить отсутствие напряжения в предусмотренных точках, выполнить необходимые мероприятия по заземлению и исключить возможность ошибочной подачи напряжения.

Особое внимание уделяется вторичным цепям трансформаторов тока. Размыкание вторичной цепи при протекании первичного тока способно вызвать появление опасного напряжения и повреждение оборудования. Поэтому подключение, отключение и переключение испытательных цепей выполняют в соответствии с руководством по эксплуатации и установленными правилами безопасности.

Для обеспечения достоверности результатов проверяют состояние измерительных проводов, качество контактных соединений, правильность схемы и условия проведения испытаний. Если полученные значения вызывают сомнения, необходимо проверить подключение и исключить влияние внешних факторов до формирования окончательного заключения.

Оценка технического состояния должна основываться на совокупности измерений, паспортных характеристик и условий эксплуатации. Это помогает обоснованно планировать ремонтные мероприятия и снижает риск ошибочных решений.

Перспективы развития диагностики измерительных трансформаторов

Развитие цифровых подстанций, автоматизированного учёта электроэнергии и интеллектуальных систем релейной защиты повышает требования к точности измерительных каналов. Одновременно растёт потребность в диагностических решениях, которые обеспечивают воспроизводимость измерений и позволяют использовать результаты при планировании технического обслуживания.

Для испытательных лабораторий перспективными направлениями остаются автоматизация типовых процедур, сокращение ручного ввода информации, унификация протоколов и повышение удобства анализа результатов. Для эксплуатационных организаций важны сопоставимость измерений за разные периоды и возможность учитывать диагностические данные при определении приоритетов ремонта.

При этом разные методы контроля сохраняют самостоятельное значение. Проверка трансформаторов тока и напряжения, высоковольтные испытания изоляции, диагностика частичных разрядов и обследование силовых трансформаторов дополняют друг друга, но не являются взаимозаменяемыми процедурами.

Таким образом, Комплексный прибор для проверки трансформаторов тока и напряжения следует рассматривать как элемент общей системы технического контроля электроэнергетической инфраструктуры. Его практическая ценность определяется соответствием реальным испытательным задачам, корректностью применения и возможностью получать достоверные данные о состоянии измерительных цепей.

Для энергетических предприятий, испытательных лабораторий и организаций, обслуживающих распределительные сети, грамотный выбор такого оборудования способствует систематизации испытаний, повышению качества технической документации и своевременному выявлению отклонений. В сочетании с квалифицированной работой специалистов и полноценной программой диагностики это создаёт основу для надёжной эксплуатации электротехнического оборудования и устойчивого функционирования энергосистемы.
