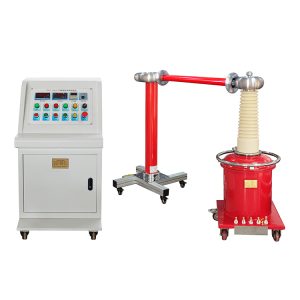

Масляный испытательный трансформатор, не имеющий частичных разрядов: роль в современных высоковольтных испытаниях

При проведении высоковольтных испытаний источник напряжения должен не только обеспечивать необходимые условия для проверки оборудования, но и сам оставаться контролируемой частью измерительной системы. Особенно это важно при исследовании состояния электрической изоляции и регистрации слабых диагностических сигналов. Масляный испытательный трансформатор, не имеющий частичных разрядов, применяется в тех случаях, когда требуется минимизировать собственные разрядные процессы источника и создать более стабильные условия для испытаний трансформаторов, кабелей, GIS и других высоковольтных объектов.

Почему собственные разряды источника влияют на диагностику

Метод измерения частичных разрядов основан на регистрации локальных электрических процессов, которые возникают в изоляции при воздействии электрического поля. В исправной системе измерения важно отличать сигналы, связанные с испытуемым объектом, от внешних и внутренних помех.

Испытательный трансформатор находится непосредственно в цепи формирования высокого напряжения. Поэтому его конструкция, состояние изоляции, качество соединений и окружающая электрическая среда могут отражаться на результатах измерений. Если внутри самого источника возникают нежелательные разрядные процессы, они способны попадать в измерительный тракт вместе с сигналами проверяемого оборудования.

Для обычного испытания электрической прочности это не всегда является главным диагностическим фактором. Однако при локальном разряде и других чувствительных методах контроля требования становятся существенно строже. Именно поэтому при создании лабораторных высоковольтных установок внимание уделяется не только величине испытательного напряжения, но и уровню собственных помех.

Как масляная изоляция связана с работой трансформатора

В масляном испытательном трансформаторе жидкая изоляционная среда выполняет сразу несколько функций. Она участвует в обеспечении электрической прочности изоляционной системы и способствует отводу тепла от элементов конструкции.

Однако свойства масла зависят от его состояния. Влага, загрязнения, газовые включения и другие нежелательные факторы способны изменять электрическое поведение изоляционной системы. Поэтому контроль состояния изоляционного масла является частью общего подхода к техническому обслуживанию высоковольтного оборудования.

При проектировании испытательного трансформатора также необходимо учитывать распределение электрического поля. Локальные области повышенной напряжённости могут возникать около электродов, соединений и конструктивных элементов с неоднородной геометрией. Чем лучше согласованы конструктивные и изоляционные решения, тем проще обеспечить стабильную работу испытательной системы.

От испытания прочности к комплексной диагностике

Высоковольтные лаборатории сегодня используют разные методы контроля, и испытание на электрическую прочность является только одним из них. В зависимости от задачи оборудование может применяться для переменного или другого вида испытательного напряжения, проверки изоляции после монтажа, профилактического контроля и поиска потенциальных дефектов.

При Масляный испытательный трансформатор, не имеющий частичных разрядов, становится особенно актуальным в составе системы, где требуется одновременно создать высокое напряжение и обеспечить низкий уровень собственных источников диагностических помех. Это важно при проведении исследований, связанных с частичными разрядами, поскольку измерительная аппаратура должна регистрировать процессы в объекте, а не особенности самого источника.

Такой подход особенно востребован при проверке силовых трансформаторов и другого оборудования, в котором состояние внутренней изоляции невозможно оценить только визуальным осмотром или обычным измерением сопротивления изоляции.

Практическая схема работы в испытательной лаборатории

Типовая организация высоковольтного испытания начинается с подготовки объекта и измерительной цепи. Специалисты проверяют соединения, состояние заземления, измерительные кабели и вспомогательные устройства. После этого объект подключается к источнику испытательного напряжения в соответствии с принятой схемой.

При испытании на электрическую прочность напряжение изменяется по установленной процедуре, а специалисты контролируют состояние испытуемого оборудования. При диагностике частичных разрядов задача другая: необходимо зарегистрировать возникающие импульсы и оценить их связь с состоянием изоляции.

В обоих случаях большое значение имеет исходное состояние испытательной установки. Перед измерениями необходимо понимать, какой уровень помех формируется самой системой. Это позволяет корректнее анализировать результаты и не принимать внутренние особенности испытательного оборудования за дефект проверяемого объекта.

Где особенно важна чистота измерительной среды

На практике такая задача возникает при испытаниях:

• силовых и измерительных трансформаторов;
• кабельных линий;
• комплектных распределительных устройств;
• GIS и других газоизолированных систем;
• высоковольтных вводов;
• элементов распределительных подстанций;
• оборудования после ремонта или технического обслуживания.

В каждом случае методика измерений зависит от конструкции объекта и поставленной диагностической задачи. При этом стабильный источник высокого напряжения остаётся одним из важных условий воспроизводимости испытаний.

Значение для эксплуатации электроэнергетического оборудования

В системе электроснабжения многие дефекты изоляции развиваются постепенно. На ранней стадии оборудование может сохранять работоспособность, хотя внутри изоляционной системы уже происходят процессы, способные привести к дальнейшему ухудшению её состояния.

Поэтому современная эксплуатация всё чаще ориентируется не только на периодическое проведение стандартных испытаний, но и на комплексную диагностику. Сопоставление результатов различных измерений помогает специалистам принимать решения о дальнейшем контроле, ремонте или дополнительных исследованиях оборудования.

Для электросетевых организаций особенно важно, чтобы результаты испытаний можно было корректно сравнивать между собой. На достоверность диагностики влияют не только характеристики объекта, но и измерительная цепь, условия окружающей среды, заземление, соединения и параметры источника высокого напряжения.

Требования к организации высоковольтных испытаний

Даже технически совершенный источник напряжения не заменяет правильно организованную процедуру испытаний. Работа с высоким напряжением требует разграничения опасной зоны, контроля заземления, исправности защитных средств и соблюдения установленной последовательности включения и отключения оборудования.

После завершения испытания необходимо учитывать возможность сохранения электрического заряда в элементах схемы. Поэтому снятие напряжения, разрядка и заземление должны выполняться в соответствии с требованиями безопасности конкретной лаборатории.

Для испытательных центров, производителей электротехнического оборудования и подразделений электросетевых компаний это означает, что выбор испытательного трансформатора следует рассматривать как часть общей организации высоковольтной лаборатории. Важны не только электрические характеристики источника, но и его совместимость с измерительными системами, условиями эксплуатации и используемыми методами диагностики.

Перспективы применения в системах диагностики

Развитие электроэнергетики сопровождается ростом требований к техническому состоянию оборудования. Усложнение сетевой инфраструктуры, увеличение количества высоковольтных компонентов и необходимость повышения надёжности электроснабжения делают диагностику изоляции важной частью эксплуатации.

В этих условиях испытательное оборудование должно обеспечивать не просто создание высокого напряжения, а формирование контролируемой среды для измерений. Снижение собственных диагностических помех помогает специалистам точнее анализировать состояние изоляции и отделять реальные процессы в испытуемом объекте от особенностей испытательной системы.

Таким образом, Масляный испытательный трансформатор, не имеющий частичных разрядов, представляет интерес прежде всего как элемент комплексной высоковольтной испытательной инфраструктуры. Его применение связано с задачами контроля электрической прочности, диагностики изоляции и проведения исследований, где качество источника напряжения непосредственно влияет на достоверность измерений. Для испытательных лабораторий, энергетических предприятий и организаций, занимающихся эксплуатацией и диагностикой электрооборудования, такой подход позволяет выстраивать более контролируемый процесс высоковольтных испытаний и получать более информативные результаты оценки состояния изоляции.
