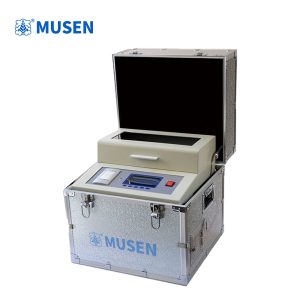

Портативный тестер диэлектрической прочности изоляционных масел: контроль состояния масла в электрооборудовании

Портативный тестер диэлектрической прочности изоляционных масел позволяет оперативно оценивать одно из важных электрических свойств жидкой изоляции непосредственно в условиях эксплуатации или на территории испытательной площадки. Для маслонаполненных трансформаторов, распределительных устройств и другого высоковольтного оборудования состояние изоляционного масла имеет непосредственное значение для надёжности электрической изоляции. В процессе эксплуатации масло подвергается воздействию температуры, электрического поля, влаги и различных загрязнений, поэтому его свойства могут постепенно изменяться. Контроль напряжения пробоя помогает получить дополнительную информацию о текущем состоянии изоляционной жидкости и определить необходимость дальнейшего обследования.

Почему электрическая прочность масла имеет значение

Трансформаторное масло выполняет одновременно несколько функций. Оно участвует в изоляции токоведущих частей и способствует отводу тепла от элементов конструкции. При нормальной эксплуатации масло должно сохранять необходимые диэлектрические свойства, однако внешние и внутренние факторы постепенно могут изменять его состояние.

Одним из наиболее важных факторов является влага. Даже небольшое количество воды способно влиять на электрическую прочность изоляционной жидкости. Дополнительное значение имеют механические частицы, продукты старения масла, загрязнения, пузырьки и особенности обращения с пробой.

Именно поэтому измерение напряжения пробоя применяется в составе комплекса испытаний трансформаторного масла. Метод позволяет проверить, какое электрическое воздействие способен выдержать исследуемый образец до возникновения пробоя между электродами испытательной ячейки.

При этом полученное значение необходимо рассматривать в контексте конкретной методики и условий измерения. Сам по себе один результат не даёт полной характеристики технического состояния трансформатора.

Что происходит во время испытания

Принцип испытания относительно прост: подготовленный образец масла помещается между электродами, после чего к ним постепенно прикладывается электрическое напряжение.

Пока жидкость сохраняет достаточную электрическую прочность, пробой не происходит. При достижении определённых условий между электродами формируется проводящий канал, и регистрируется момент электрического пробоя.

На практике процедура требует строгого соблюдения установленной последовательности. Важны состояние электродов, чистота испытательной ячейки, подготовка образца, расстояние между электродами и условия повышения напряжения.

Поэтому диагностическая ценность результата зависит не только от измерительного оборудования. Ошибки при подготовке пробы или проведении испытания способны повлиять на полученные данные.

Отбор и подготовка образца

Качество измерения начинается ещё до поступления образца в испытательную ячейку. Масло необходимо отбирать таким образом, чтобы исключить попадание посторонних загрязнений и неконтролируемое изменение его состояния.

Особое внимание уделяется контакту с окружающей средой. Влага из воздуха, посторонние частицы и другие факторы могут изменить характеристики образца.

После отбора необходимо правильно идентифицировать пробу: указать оборудование, место отбора и время проведения процедуры. Для технической диагностики важно понимать происхождение каждого образца, особенно если результаты сравниваются с предыдущими измерениями.

Перед испытанием проверяется чистота измерительной ячейки и электродов. Остатки предыдущей пробы или загрязнения могут повлиять на результат последующего измерения.

Как интерпретировать напряжение пробоя

Низкое значение электрической прочности может быть связано с ухудшением состояния масла, однако делать окончательный вывод только по одному результату неправильно.

Инженер должен учитывать:

• условия отбора образца;
• состояние испытательной ячейки;
• температуру масла;
• наличие влаги и загрязнений;
• историю предыдущих испытаний;
• эксплуатационные условия трансформатора;
• результаты других диагностических процедур.

Особенно полезно анализировать динамику параметра. Если значения длительное время остаются относительно стабильными, а затем появляется заметное изменение, это может стать основанием для дополнительного обследования.

Напротив, единичное отклонение требует проверки самой процедуры измерения и условий подготовки образца.

Полевые испытания на подстанциях

На крупных подстанциях и промышленных объектах эксплуатационному персоналу необходимо контролировать большое количество маслонаполненного оборудования. Отправка каждой пробы в стационарную лабораторию может увеличивать время получения предварительной информации.

Портативный тестер диэлектрической прочности изоляционных масел в подобных условиях может использоваться для проведения предусмотренной методикой проверки непосредственно на объекте. Мобильный формат удобен для выездных испытательных групп, которым требуется работать с несколькими единицами оборудования.

Однако портативность не отменяет требований к процедуре. Измерение должно выполняться в подходящих условиях, а полученные данные необходимо корректно фиксировать и интерпретировать.

Если результат вызывает вопросы, образец может быть направлен на расширенное лабораторное исследование с применением дополнительных методов анализа.

Применение после ремонта трансформатора

После капитального ремонта или технического обслуживания трансформатора состояние масла может измениться. Например, при проведении работ с масляной системой возможно попадание влаги или загрязнений, а после фильтрации или замены масла необходимо подтвердить его соответствие установленным требованиям.

Измерение электрической прочности может быть включено в комплекс приёмо-сдаточных или послеремонтных проверок. При этом результаты желательно сопоставлять с данными, полученными до проведения ремонтных работ.

Такой подход позволяет оценивать не только текущее значение, но и изменение параметра в результате выполненного обслуживания.

Для энергетического предприятия это особенно важно при подготовке оборудования к дальнейшей эксплуатации. Результаты испытаний могут сохраняться вместе с другими протоколами технического контроля.

Почему необходимо сочетать несколько методов

Состояние изоляционного масла невозможно полностью описать только напряжением пробоя. Один показатель отражает определённое свойство жидкости, тогда как эксплуатационная надёжность зависит от целого комплекса характеристик.

В зависимости от поставленной задачи дополнительно могут применяться:

• анализ растворённых газов;
• определение содержания влаги;
• измерение кислотности;
• оценка диэлектрических потерь;
• исследование физико-химических свойств;
• контроль состояния трансформаторной изоляции.

Например, газовый анализ может дать информацию о процессах, происходящих внутри трансформатора, тогда как измерение напряжения пробоя характеризует способность масла противостоять электрическому воздействию.

Совместное рассмотрение результатов позволяет сформировать более обоснованную картину состояния оборудования.

Роль измерения в профилактической диагностике

Современное техническое обслуживание электрооборудования всё чаще основывается на накоплении диагностических данных. Для каждого трансформатора может формироваться история испытаний, в которую входят результаты анализа масла, электрических измерений и других видов контроля.

Регулярное определение электрической прочности позволяет отслеживать изменение состояния жидкой изоляции во времени. Если показатели начинают последовательно изменяться, специалист получает основание для более подробного исследования.

При этом необходимо стремиться к сопоставимости измерений. Если разные образцы исследовались при существенно отличающихся условиях, прямое сравнение может быть некорректным.

Поэтому стандартизация отбора проб, подготовки оборудования и оформления результатов является важной частью диагностической работы.

Значение мобильных испытательных систем

Развитие полевой диагностики связано с необходимостью получать техническую информацию непосредственно на месте эксплуатации оборудования. Для энергетических компаний это особенно актуально при обслуживании удалённых подстанций и большого количества маслонаполненных трансформаторов.

Мобильная система позволяет сократить количество организационных операций между отбором образца и предварительным получением результата. При этом стационарная лаборатория сохраняет важную роль при проведении расширенного химического и физико-химического анализа.

Таким образом, полевые и лабораторные методы могут дополнять друг друга. Первый позволяет оперативно получить определённую диагностическую информацию, второй обеспечивает более широкий комплекс исследований.

Что необходимо учитывать инженеру

Перед проведением испытания специалисту необходимо определить цель проверки и выбрать соответствующую методику. Нельзя использовать единый алгоритм для всех типов маслонаполненного оборудования без учёта его конструкции и условий эксплуатации.

Особое значение имеют подготовка образца, чистота измерительной системы и корректная регистрация результатов. При обнаружении отклонений необходимо сначала исключить методические причины, а затем сопоставить данные с историей конкретного трансформатора.

Если результаты указывают на возможное изменение состояния масла, целесообразно рассмотреть дополнительные методы диагностики. Такой подход позволяет избежать поспешных выводов и повысить достоверность технической оценки.

Перспективы развития контроля трансформаторного масла

Цифровизация испытательных процессов постепенно меняет организацию технической диагностики. Результаты измерений могут автоматически сохраняться, связываться с конкретным объектом и использоваться для формирования истории его состояния.

Для крупных электросетевых предприятий это создаёт возможность систематизировать данные по большому количеству трансформаторов и других маслонаполненных установок.

В перспективе мобильные измерительные комплексы могут становиться частью единой системы эксплуатационного контроля, объединяющей полевые измерения, лабораторный анализ и цифровую историю оборудования. При этом автоматизация обработки данных не отменяет необходимости профессиональной интерпретации результатов.

Главным условием остаётся соблюдение методики, корректная работа с образцом и комплексное рассмотрение диагностической информации.

Практическое значение для эксплуатации

Контроль диэлектрической прочности изоляционного масла имеет значение на различных этапах жизненного цикла трансформатора: при производстве, вводе в эксплуатацию, плановом техническом обслуживании, после ремонта и при обследовании оборудования.

Портативный тестер диэлектрической прочности изоляционных масел позволяет организовать соответствующую проверку непосредственно на объекте, когда такой формат предусмотрен применяемой методикой. Его использование может помочь эксплуатационному персоналу быстрее получить данные о состоянии жидкой изоляции и определить необходимость дальнейшего анализа.

При этом наиболее информативным является не отдельный результат, а его сочетание с историей испытаний, эксплуатационными условиями и другими методами диагностики. Именно комплексный подход позволяет использовать контроль электрической прочности как полноценный элемент профилактического обслуживания и оценки состояния высоковольтного оборудования.
