Одноканальный тестер частичных разрядов MSJFD-1205B: задачи диагностики высоковольтной изоляции

Контроль частичных разрядов занимает важное место в диагностике высоковольтного оборудования, поскольку локальные разрядные процессы могут быть связаны с неоднородностями и дефектами изоляционной системы. В отличие от полного электрического пробоя, частичный разряд затрагивает только часть изоляционного промежутка, поэтому его обнаружение требует специальной измерительной аппаратуры и правильно организованной испытательной схемы. В таких задачах применяется Одноканальный тестер частичных разрядов MSJFD-1205B, который может использоваться для регистрации и анализа сигналов частичных разрядов при контроле электрической изоляции.

Для испытательных лабораторий, производителей электротехнического оборудования и эксплуатационных организаций измерение частичных разрядов представляет интерес как один из методов получения дополнительной информации о состоянии изоляции. При этом результаты измерений должны оцениваться с учетом типа объекта, условий испытания и применяемой методики.

Частичные разряды как диагностический признак

Изоляционная система высоковольтного оборудования не является абсолютно однородной. В ней могут присутствовать конструктивные неоднородности, локальные изменения материала, воздушные включения, поверхностные дефекты и другие особенности.

При определенных электрических условиях в отдельных участках может возникать локальный разряд. Если он не приводит к немедленному полному пробою изоляции, его относят к частичным разрядам.

Повторяющиеся разрядные процессы могут постепенно воздействовать на изоляционный материал. Поэтому обнаружение и регистрация частичных разрядов позволяют получить дополнительную информацию при технической диагностике.

Важно, однако, не рассматривать сам факт обнаружения импульса как готовый диагноз. Для инженерной оценки необходимо учитывать амплитуду и характер сигналов, фазовое положение, условия проведения испытания, уровень внешних помех и особенности конкретного объекта.

Что представляет собой одноканальная система измерения

Одноканальная измерительная система ориентирована на работу с одним измерительным каналом. Такая архитектура может быть практичной для задач, в которых требуется последовательное исследование отдельных объектов или проведение специализированных лабораторных испытаний.

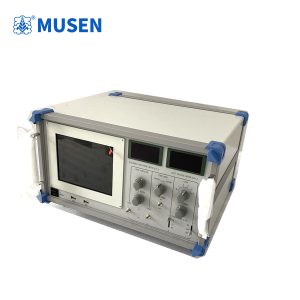

Одноканальный тестер частичных разрядов MSJFD-1205B может использоваться как элемент измерительной системы, предназначенной для регистрации сигналов частичных разрядов. При этом сам измерительный прибор должен работать совместно с высоковольтным источником, соединительными элементами, измерительной схемой и средствами защиты.

Выбор одноканальной конфигурации определяется конкретной задачей. Если испытание проводится последовательно для отдельных объектов или требуется контролировать один диагностический сигнал, одноканальная схема позволяет организовать соответствующий процесс измерения без необходимости использовать многоканальную архитектуру.

Как организуется измерение частичных разрядов

Измерение ЧР начинается не непосредственно с включения прибора, а с подготовки всей испытательной системы. Испытуемый объект подключается к источнику высокого напряжения и измерительной цепи в соответствии с выбранной схемой.

Обобщенная последовательность работы включает:

1. определение объекта и цели испытания;
2. подготовку высоковольтной испытательной схемы;
3. проверку заземления и соединений;
4. подключение измерительного канала;
5. проверку уровня фоновых помех;
6. подачу испытательного напряжения;
7. регистрацию сигналов частичных разрядов;
8. анализ полученных данных;
9. документирование результатов.

Конкретные значения напряжения, продолжительность испытания и критерии оценки определяются методикой, характеристиками оборудования и соответствующими техническими требованиями.

Почему уровень помех имеет большое значение

Одна из основных проблем при измерении частичных разрядов заключается в необходимости отличать реальные сигналы объекта от внешних электрических помех.

Источниками помех могут быть силовое оборудование, коммутационные процессы, окружающие электрические установки, соединительные кабели и другие элементы испытательной инфраструктуры.

Поэтому перед проведением измерения необходимо оценить фон испытательной системы. Если уровень помех слишком высок, интерпретация полученных сигналов становится сложнее.

Для испытательной лаборатории это означает, что качество измерения определяется не только характеристиками самого тестера. Существенную роль играют конструкция испытательной схемы, экранирование, заземление, соединительные элементы и условия проведения испытания.

Применение при контроле силовых трансформаторов

Силовые трансформаторы относятся к оборудованию, для которого состояние изоляции имеет принципиальное значение. Изоляционная система трансформатора включает различные материалы и конструктивные элементы, поэтому локальные дефекты могут иметь разные проявления.

Измерение частичных разрядов может применяться при производственном контроле, испытаниях после ремонта и других диагностических процедурах, предусмотренных технической документацией.

Одноканальный тестер частичных разрядов MSJFD-1205B в соответствующей измерительной схеме может использоваться для регистрации диагностических сигналов при исследовании изоляции трансформаторного оборудования.

При этом оценка результатов должна проводиться специалистом с учетом конструкции конкретного трансформатора, условий испытания и требований применяемого стандарта.

Контроль кабельной изоляции

Кабельные линии также являются объектом диагностики частичных разрядов. Дефекты изоляции кабеля могут быть связаны с особенностями изготовления, монтажа или эксплуатации.

При лабораторном исследовании кабельных образцов измерение ЧР позволяет регистрировать локальные разрядные процессы и анализировать их характеристики.

Для кабельных систем особенно важно правильно организовать подключение объекта, поскольку длина кабеля, его емкость и конструкция влияют на электрические характеристики испытательной схемы.

Полученные данные могут использоваться совместно с результатами других испытаний электрической изоляции.

Применение при испытании распределительных устройств

Высоковольтные распределительные устройства содержат большое количество соединений, изоляционных элементов и токоведущих компонентов. В зависимости от конструкции частичные разряды могут возникать внутри изоляционной системы или на ее поверхности.

При диагностике такого оборудования измерительная система должна быть организована таким образом, чтобы обеспечить приемлемое соотношение между полезным сигналом и уровнем внешних помех.

Одноканальная система может использоваться при последовательном контроле отдельных участков или образцов, если такая схема соответствует поставленной задаче.

GIS и газоизолированное оборудование

Газоизолированные распределительные устройства требуют особого внимания к состоянию внутренней изоляционной системы. При нарушении локальной однородности изоляции могут возникать разрядные процессы, которые необходимо регистрировать соответствующими диагностическими методами.

При испытании GIS источник высокого напряжения, измерительная аппаратура и испытуемый объект образуют единую систему. Поэтому достоверность измерения зависит от правильной организации всей испытательной схемы.

Для специалистов, работающих с газоизолированным оборудованием, измерение частичных разрядов может быть частью более широкой программы контроля состояния изоляции.

Использование в испытательных лабораториях

В лабораторной практике тестер частичных разрядов может использоваться для исследования различных электротехнических объектов и изоляционных систем.

Работа лаборатории обычно включает подготовку образца, настройку измерительной схемы, проверку фонового уровня, проведение испытания и последующую обработку результатов.

Особое значение имеет воспроизводимость условий. Если несколько измерений необходимо сравнивать между собой, желательно сохранять сопоставимые условия подключения, испытательное напряжение и порядок проведения процедуры.

Это позволяет использовать результаты не только для единичного контроля, но и для анализа изменения характеристик объекта при повторных испытаниях.

Что можно получить в результате измерения

Диагностика частичных разрядов позволяет получить информацию о наличии и характеристиках локальных разрядных процессов. В зависимости от используемой измерительной системы могут анализироваться различные параметры зарегистрированных импульсов.

При инженерной оценке обычно рассматривается не один показатель, а совокупность данных. Значение имеют повторяемость сигнала, его зависимость от испытательного напряжения, характер распределения и возможное изменение параметров при повторных измерениях.

Поэтому результаты измерения должны сохраняться в технической документации. История испытаний помогает специалистам отслеживать изменения состояния объекта и сопоставлять результаты разных периодов эксплуатации.

Роль измерения ЧР в техническом обслуживании

Для энергетических предприятий диагностика частичных разрядов может использоваться в составе комплексного контроля высоковольтного оборудования. Такой подход особенно актуален при обследовании оборудования после ремонта или перед вводом в эксплуатацию, если соответствующая процедура предусмотрена программой испытаний.

Результаты измерения могут рассматриваться вместе с данными испытаний электрической прочности, измерений сопротивления изоляции, анализа изоляционных материалов и другими диагностическими показателями.

Комплексный анализ снижает риск неправильной интерпретации отдельных результатов и позволяет специалисту оценивать состояние оборудования на основе нескольких независимых признаков.

На что обратить внимание при организации измерений

Выбор оборудования для регистрации частичных разрядов должен соответствовать конкретной задаче. Перед началом работы необходимо определить тип испытуемого объекта, диапазон предполагаемых диагностических сигналов, испытательную схему и условия проведения измерений.

Не менее важны:

• качество заземления;
• уровень фоновых помех;
• правильность подключения измерительной цепи;
• состояние соединительных элементов;
• стабильность испытательного напряжения;
• соблюдение требований электробезопасности;
• корректная регистрация и хранение результатов.

Для международных закупщиков, испытательных организаций и производителей электротехнического оборудования эти вопросы имеют практическое значение при формировании комплекта высоковольтной диагностической аппаратуры.

Частичные разряды в современной диагностике изоляции

Современный подход к эксплуатации высоковольтного оборудования предполагает постепенный переход от контроля отдельных параметров к комплексной диагностике. Измерение частичных разрядов позволяет получить дополнительную информацию о процессах, происходящих в изоляционной системе при воздействии электрического поля.

Одноканальный тестер частичных разрядов MSJFD-1205B может использоваться в составе соответствующей испытательной схемы для регистрации частичных разрядов при исследовании электрической изоляции. Его применение может быть актуально для испытательных лабораторий, производителей высоковольтного оборудования, энергетических предприятий и организаций, занимающихся технической диагностикой.

При этом достоверность результата определяется не только измерительным прибором, но и всей системой испытаний: подготовкой объекта, качеством подключения, уровнем помех, выбранной методикой и профессиональной интерпретацией данных. Такой комплексный подход позволяет использовать измерение частичных разрядов как практический инструмент контроля состояния высоковольтной изоляции и технического обслуживания электротехнического оборудования.
