Резонансная испытательная система последовательного соединения переменного тока для высоковольтных испытаний

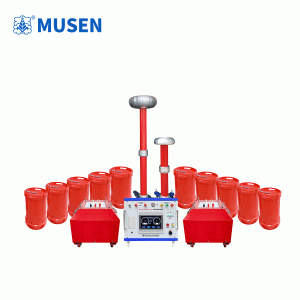

В высоковольтных испытаниях необходимо не только сформировать требуемое напряжение, но и обеспечить соответствующие условия для контролируемого воздействия на изоляцию. Особенно это важно при проверке кабельных линий, силовых трансформаторов, распределительных устройств и других объектов с существенной электрической емкостью. Одним из решений для таких задач является Резонансная испытательная система последовательного соединения переменного тока, которая используется для проведения высоковольтных испытаний переменным напряжением в составе специализированного испытательного комплекса.

Резонансный принцип позволяет организовать испытательную схему с учетом электрических параметров нагрузки. В зависимости от конструкции системы и характеристик объекта выбирается соответствующая конфигурация, обеспечивающая необходимые условия для проведения испытания.

Почему резонансный метод используется при высоковольтных испытаниях

При традиционном формировании высокого переменного напряжения источник должен обеспечивать соответствующую мощность с учетом параметров испытуемого объекта. Для объектов с большой емкостью это может создавать значительную нагрузку на испытательное оборудование.

Резонансная схема работает иначе. В ней индуктивные и емкостные параметры испытательной цепи используются совместно. При определенной частоте возникает резонансный режим, при котором реактивные составляющие цепи взаимно компенсируются в соответствии с условиями конкретной схемы.

Благодаря этому испытательная установка может быть организована таким образом, чтобы основная энергия циркулировала внутри резонансного контура, а внешний источник обеспечивал необходимые условия поддержания режима.

Именно этот принцип лежит в основе многих современных установок для испытания высоковольтной изоляции переменным напряжением.

Принцип последовательного резонанса

При последовательном соединении элементов резонансной цепи индуктивная и емкостная составляющие включаются последовательно с испытуемым объектом либо формируют соответствующую последовательную ветвь испытательной схемы.

В идеализированном случае последовательный резонанс возникает, когда реактивные сопротивления индуктивности и емкости по абсолютному значению становятся близкими:

Xₗ = Xc

При этом суммарная реактивная составляющая последовательной цепи уменьшается, а ток в резонансном контуре определяется в основном активными потерями и характеристиками подключенного оборудования.

На практике параметры системы выбираются с учетом реальной емкости объекта, диапазона испытательных частот, требуемого напряжения и допустимой нагрузки на оборудование.

Поэтому Резонансная испытательная система последовательного соединения переменного тока представляет собой не просто источник высокого напряжения, а комплекс, в котором параметры отдельных компонентов согласуются с характеристиками испытуемого объекта.

Какие задачи решает резонансная испытательная система

Основная область применения таких систем связана с высоковольтными испытаниями электрической прочности изоляции.

В зависимости от конфигурации оборудования и программы испытаний система может использоваться при проверке:

• силовых кабелей;
• трансформаторов;
• распределительных устройств;
• высоковольтных аппаратов;
• GIS;
• изоляционных конструкций;
• электротехнических изделий и компонентов.

Конкретная область применения определяется техническими характеристиками установки и требованиями методики испытаний.

Для крупных емкостных объектов резонансный принцип особенно интересен с точки зрения формирования испытательного напряжения при контролируемой нагрузке на питающую часть установки.

Испытание кабельных линий

Кабельные системы обладают значительной распределенной емкостью, особенно при большой длине. При подаче переменного напряжения емкостный характер нагрузки становится важным фактором при выборе испытательного оборудования.

При использовании резонансной системы параметры установки подбираются таким образом, чтобы обеспечить требуемый испытательный режим с учетом емкости кабеля.

В практической работе перед испытанием необходимо определить характеристики объекта, подготовить соединения, проверить заземление и убедиться в правильности конфигурации резонансного контура.

После этого испытательное напряжение повышается в соответствии с установленной процедурой, а состояние объекта контролируется в течение предусмотренного времени.

Такой подход применяется в тех случаях, когда соответствующая методика предусматривает испытание кабельной изоляции переменным напряжением.

Контроль силовых трансформаторов

Силовые трансформаторы также могут становиться объектами высоковольтных испытаний. При этом необходимо учитывать сложную структуру их изоляционной системы и электрические параметры испытуемого объекта.

Резонансная установка может использоваться как источник испытательного напряжения в соответствующей схеме. В зависимости от задачи испытание может быть направлено на проверку электрической прочности изоляции или использоваться совместно с другими диагностическими процедурами.

При работе с трансформаторами особенно важно соблюдать установленную последовательность операций и учитывать состояние оборудования после транспортировки, монтажа или ремонта.

Результаты испытаний должны рассматриваться вместе с другими данными технического контроля, поскольку один метод не дает полной картины состояния изоляции.

Испытания GIS и распределительного оборудования

Газоизолированные распределительные устройства имеют компактную конструкцию и сложную систему внутренней изоляции. Их испытания требуют правильно организованной высоковольтной схемы.

Резонансный принцип может использоваться для формирования переменного испытательного напряжения при проверке соответствующих элементов системы. При этом необходимо учитывать емкость объекта и особенности его конструкции.

Если испытание совмещается с измерением частичных разрядов, требования к испытательной схеме становятся еще более строгими. Внешние помехи, соединительные элементы и заземление должны контролироваться таким образом, чтобы измерительная система могла корректно регистрировать диагностические сигналы.

Последовательность проведения испытания

Практическая работа с резонансной системой начинается с анализа испытуемого объекта.

Подготовка

На первом этапе определяются тип оборудования, его электрические параметры и требования программы испытаний. После этого выбирается конфигурация резонансного контура.

Проверяются:

• состояние соединительных кабелей;
• заземление;
• защитные устройства;
• измерительная аппаратура;
• правильность подключения испытуемого объекта;
• соответствие схемы установленной методике.

Формирование испытательного режима

После подготовки начинается постепенное повышение напряжения. Оператор контролирует основные параметры системы и состояние объекта.

В резонансном режиме необходимо поддерживать соответствующие условия работы контура. Изменение параметров нагрузки может повлиять на режим испытания, поэтому процесс требует постоянного контроля.

Завершение

После окончания выдержки напряжение снижается до безопасного уровня. Затем выполняется отключение установки и снятие остаточного заряда с испытуемого объекта в соответствии с правилами электробезопасности.

Результаты испытания фиксируются в технической документации.

Резонансная система и диагностика изоляции

Высоковольтное испытание может быть частью комплексной программы диагностики. Проверка электрической прочности показывает способность изоляционной системы выдерживать определенное воздействие, тогда как измерение частичных разрядов позволяет исследовать локальные процессы в изоляции.

При необходимости резонансная испытательная система может работать совместно с измерительным оборудованием для диагностики частичных разрядов.

Однако эти методы решают разные задачи. Испытание электрической прочности и измерение ЧР нельзя рассматривать как полностью взаимозаменяемые процедуры. Их сочетание должно определяться конкретной программой технического контроля.

Значение выбора параметров системы

Эффективность резонансного испытания зависит от согласования установки с объектом. Нельзя выбирать конфигурацию только по максимальному значению испытательного напряжения.

Необходимо учитывать:

• емкость испытуемого объекта;
• требуемое испытательное напряжение;
• рабочий диапазон частоты;
• параметры реактивных элементов;
• длительность испытания;
• схему подключения;
• требования к измерению и безопасности.

Для кабельных линий важна их длина и конструкция, для трансформаторов — особенности обмоток и изоляционной системы, для распределительных устройств — конфигурация электрических соединений и изоляционных элементов.

Поэтому подбор испытательной системы должен выполняться на основании конкретных технических требований.

Применение в испытательных лабораториях

Испытательные лаборатории используют высоковольтные резонансные установки для решения задач, связанных с проверкой электрической прочности различных объектов.

Для лаборатории важно обеспечить воспроизводимость условий испытания. Один и тот же объект при повторном контроле должен исследоваться по сопоставимой процедуре, если результаты планируется использовать для анализа динамики состояния.

Кроме самого источника высокого напряжения, лабораторная инфраструктура включает систему управления, измерительные устройства, защитные элементы и оборудование для безопасного подключения испытуемого объекта.

Таким образом, резонансная установка является частью более широкой системы высоковольтных испытаний.

Практическая ценность для электроэнергетики

Для энергетических компаний и предприятий, эксплуатирующих высоковольтное оборудование, надежность испытательной инфраструктуры имеет прямое практическое значение. Проверка изоляции проводится на разных этапах жизненного цикла оборудования — от производства и приемки до ремонта и технического обслуживания.

Резонансный метод особенно актуален для объектов, электрические характеристики которых требуют специального подхода к формированию переменного испытательного напряжения.

Для производителей оборудования, испытательных центров, сервисных организаций и инженерных подрядчиков такая система может использоваться при создании специализированных комплексов для высоковольтных испытаний.

Развитие высоковольтных испытательных технологий

Современные испытательные комплексы развиваются в направлении более точного управления режимом испытания, автоматизации регистрации параметров и интеграции различных методов диагностики.

При этом базовый принцип остается связанным с корректным согласованием источника испытательного напряжения и электрических характеристик объекта. Резонансный метод позволяет учитывать реактивную природу нагрузки и организовывать испытания с учетом параметров конкретной изоляционной системы.

Резонансная испытательная система последовательного соединения переменного тока может использоваться как техническая основа для проведения высоковольтных испытаний кабельных линий, трансформаторов, распределительных устройств и других электротехнических объектов. Ее практическая роль определяется правильным подбором конфигурации, соблюдением испытательной методики и безопасной организацией всего процесса.

Для испытательных лабораторий и эксплуатационных организаций такой подход позволяет проводить контролируемые испытания электрической изоляции и получать данные, необходимые для оценки технического состояния высоковольтного оборудования.
