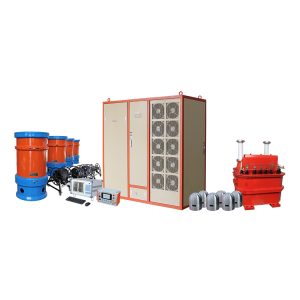

Система индуцированного напряжения без частичных разрядов: применение при испытании силовых трансформаторов

При производстве и техническом контроле силовых трансформаторов необходимо проверять не только электрическую прочность изоляции относительно земли, но и состояние изоляции между витками, слоями и другими элементами обмоток. Для решения таких задач применяются испытания индуцированным напряжением, при которых к обмоткам трансформатора подводится переменное напряжение с параметрами, позволяющими проверить изоляционную систему в условиях, отличающихся от обычного режима работы. В составе соответствующего испытательного комплекса используется Система индуцированного напряжения без частичных разрядов, ориентированная на проведение контролируемых испытаний изоляции трансформаторов с учетом требований к отсутствию недопустимых частичных разрядов.

Такой подход особенно важен на производственных предприятиях, в испытательных лабораториях и при приемочном контроле энергетического оборудования, где необходимо получить достоверную информацию о состоянии изоляции до передачи трансформатора в эксплуатацию.

Зачем проводят испытание индуцированным напряжением

Конструкция силового трансформатора включает несколько уровней электрической изоляции. Помимо изоляции между обмотками и землей необходимо учитывать межвитковую, межслойную и другие виды изоляции внутри самих обмоток.

При обычном приложении испытательного напряжения не все элементы изоляционной системы подвергаются одинаковому электрическому воздействию. Испытание индуцированным напряжением позволяет создать в обмотках повышенное переменное напряжение таким образом, чтобы проверить соответствующие участки изоляции.

В зависимости от конструкции трансформатора и программы испытаний применяются определенные схемы подключения и значения испытательного напряжения. При этом повышение частоты может использоваться для ограничения магнитного потока в сердечнике при увеличении напряжения на обмотках.

Таким образом, индуцированное испытание решает задачу, отличную от обычного испытания изоляции приложенным напряжением.

Что означает отсутствие частичных разрядов

Частичный разряд представляет собой локальный электрический разряд, который затрагивает только часть изоляционного промежутка. Его возникновение во время испытания может указывать на наличие локальных неоднородностей или других особенностей изоляционной системы.

При испытаниях силовых трансформаторов отсутствие регистрируемых частичных разрядов при установленных условиях является важным результатом контроля, если соответствующая методика предусматривает такую оценку.

Однако термин «без частичных разрядов» не следует понимать как абсолютное отсутствие любых электрических импульсов в любой ситуации. На результат измерения могут влиять внешние электромагнитные помехи, особенности испытательной схемы, чувствительность измерительной системы и условия проведения процедуры.

Поэтому достоверная оценка требует не только соответствующего испытательного источника, но и правильно организованной измерительной системы.

Принцип работы системы индуцированного напряжения

В основе испытания лежит электромагнитная связь между обмотками трансформатора. Испытательное напряжение подается на одну из обмоток, а в другой благодаря магнитному потоку индуцируется напряжение.

Для проведения испытания на повышенном напряжении необходимо учитывать магнитный поток в сердечнике. Если частота остается неизменной, чрезмерное увеличение напряжения может привести к недопустимому повышению магнитной индукции.

По этой причине испытательные системы могут использовать повышенную частоту переменного напряжения. Это позволяет сформировать требуемое напряжение на обмотке при ограничении магнитного потока.

Конкретные параметры испытания определяются конструкцией трансформатора и применяемой нормативной методикой.

Почему контроль частичных разрядов требует особых условий

Измерение частичных разрядов является чувствительной процедурой. Сигналы, возникающие внутри изоляции, необходимо отличать от внешних электрических помех.

В производственной или лабораторной среде источниками помех могут быть силовые преобразователи, коммутационные устройства, соединительные кабели, окружающее электрооборудование и сама испытательная установка.

Поэтому Система индуцированного напряжения без частичных разрядов должна рассматриваться как часть комплексной испытательной инфраструктуры. Для получения достоверного результата необходимо согласовать источник испытательного напряжения, измерительную цепь, экранирование, заземление и испытуемый трансформатор.

Чем ниже уровень собственного шума испытательной системы, тем проще анализировать реальные диагностические сигналы объекта.

Применение при производстве силовых трансформаторов

На заводе-изготовителе испытания трансформатора проводятся на разных этапах производства. После сборки и завершения технологических операций необходимо убедиться, что изоляционная система соответствует установленным требованиям.

Индуцированное испытание может использоваться для проверки изоляции обмоток в условиях повышенного переменного напряжения. При наличии соответствующей измерительной системы одновременно контролируются признаки частичных разрядов.

Такой контроль особенно важен потому, что некоторые дефекты невозможно обнаружить только визуальным осмотром или обычными электрическими измерениями.

Испытательная процедура позволяет проверить качество изготовленной конструкции до отправки оборудования заказчику или на объект эксплуатации.

Испытания после ремонта

Индуцированное напряжение может применяться не только на этапе изготовления. После капитального ремонта трансформатора состояние изоляционной системы также требует проверки в соответствии с установленной программой испытаний.

При ремонте могли выполняться работы с обмотками, изоляционными материалами, соединениями и другими элементами конструкции. После завершения работ необходимо подтвердить соответствие восстановленной системы установленным требованиям.

Измерение частичных разрядов в рамках соответствующего испытания может дать дополнительную информацию о качестве изоляции.

При этом конкретный перечень испытаний определяется типом ремонта, конструкцией оборудования и действующими техническими требованиями.

Практическая организация испытания

Перед началом процедуры необходимо определить параметры объекта и подготовить испытательную схему.

Подготовка трансформатора

На первом этапе проверяется техническое состояние оборудования, выполняется подключение необходимых цепей и организуется безопасная зона проведения испытания.

Особое внимание уделяется заземлению и правильности соединения испытательной аппаратуры.

Формирование индуцированного напряжения

После проверки схемы начинается формирование испытательного режима. Напряжение повышается контролируемым образом до установленного значения.

В зависимости от конструкции испытательной системы контролируются напряжение, частота, ток и другие параметры, необходимые для безопасного проведения процедуры.

Контроль частичных разрядов

Во время испытания измерительная система регистрирует возможные импульсные сигналы. Специалист анализирует их с учетом фонового уровня и условий проведения испытания.

Если методика предусматривает определенный критерий по частичным разрядам, результаты сопоставляются с соответствующими требованиями.

Завершение

После окончания выдержки напряжение снижается, испытательная установка отключается, а остаточный заряд с объекта снимается в соответствии с правилами электробезопасности.

Результаты заносятся в протокол испытаний.

Где востребована такая система

Основной областью применения являются предприятия, связанные с производством, ремонтом и испытанием силовых трансформаторов.

Оборудование такого типа может быть востребовано:

• на заводах электротехнического оборудования;
• в испытательных лабораториях;
• в сервисных организациях;
• на предприятиях энергетического машиностроения;
• в центрах технической диагностики;
• при приемочных и контрольных испытаниях трансформаторов.

Для крупных производителей особенно важна возможность организовать повторяемую процедуру испытаний, при которой параметры измерения и условия проведения контроля документируются и могут сопоставляться между различными изделиями.

Значение для контроля качества изоляции

Индуцированное испытание позволяет оценить определенную часть изоляционной системы трансформатора, которую необходимо проверять с учетом специфики его конструкции.

При этом контроль частичных разрядов дополняет испытание на электрическую прочность. Эти процедуры отвечают на разные диагностические вопросы: одна связана со способностью изоляции выдерживать заданное электрическое воздействие, другая — с обнаружением локальных разрядных процессов.

Поэтому в современной испытательной лаборатории методы целесообразно рассматривать как элементы общей программы контроля, а не как взаимозаменяемые процедуры.

Требования к испытательной инфраструктуре

Качество испытания зависит от согласованной работы нескольких компонентов. Одного высоковольтного источника недостаточно, если необходимо контролировать частичные разряды.

Испытательный комплекс должен учитывать:

• характеристики испытуемого трансформатора;
• диапазон испытательного напряжения;
• необходимую частоту;
• параметры измерительной системы;
• уровень фоновых помех;
• схему заземления;
• требования к электробезопасности;
• процедуру регистрации результатов.

Особое значение имеет собственный уровень помех испытательной установки. При чувствительных измерениях даже нежелательные импульсные сигналы от вспомогательного оборудования могут усложнить анализ результатов.

Развитие технологий испытаний трансформаторов

Современные методы контроля качества силовых трансформаторов развиваются в сторону более комплексной оценки изоляции. Наряду с испытанием электрической прочности используются методы измерения частичных разрядов, анализа изоляционных материалов и другие диагностические процедуры.

В этой системе Система индуцированного напряжения без частичных разрядов может выполнять роль источника испытательного воздействия и одновременно обеспечивать условия для контроля состояния изоляции при соответствующей конфигурации измерительного комплекса.

Практическая ценность такой системы определяется не только возможностью сформировать испытательное напряжение, но и качеством всей испытательной процедуры. Правильная подготовка объекта, стабильность режима, низкий уровень внешних помех, корректное измерение и профессиональная интерпретация результатов являются необходимыми условиями достоверной диагностики.

Для производителей трансформаторов, испытательных организаций и сервисных предприятий подобный подход позволяет проводить систематический контроль изоляционных систем и получать данные, необходимые для подтверждения качества изготовления, оценки результатов ремонта и подготовки оборудования к дальнейшей эксплуатации.
