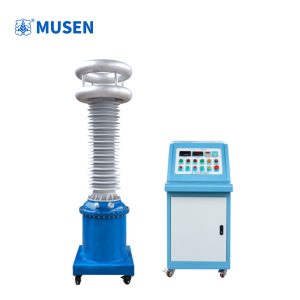

Испытательный трансформатор с газовой изоляцией 30 кВА / 250 кВ: особенности применения в высоковольтных испытаниях

Высоковольтные испытания требуют не только получения заданного испытательного напряжения, но и стабильного управления электрическим полем, состоянием изоляции и параметрами испытательной цепи. Особенно это важно при проверке оборудования, рассчитанного на эксплуатацию в сетях среднего и высокого напряжения, где дефекты изоляции могут проявляться только при воздействии повышенного электрического поля. В таких условиях Испытательный трансформатор с газовой изоляцией 30 кВА / 250 кВ может использоваться как элемент испытательной установки для формирования высокого переменного напряжения и проведения контролируемых электрических испытаний.

Назначение газоизолированного испытательного трансформатора

Испытательный трансформатор отличается от обычного силового трансформатора характером своей работы. Его основная задача заключается в формировании испытательного напряжения, которое подаётся на объект контроля в течение установленного режима испытаний.

Конструкция с газовой изоляцией позволяет организовать электрическую изоляцию высоковольтных частей внутри герметизированного оборудования. Это особенно актуально при работе с высоким уровнем напряжения, когда расстояния между токоведущими элементами и корпусом должны обеспечивать необходимую электрическую прочность.

Исполнение на 250 кВ ориентировано на задачи, в которых требуется высоковольтный источник переменного напряжения. Мощность 30 кВА определяет рабочие возможности трансформатора в составе испытательного комплекса и должна рассматриваться вместе с характеристиками испытуемого объекта, продолжительностью испытания и схемой подключения.

Почему газовая изоляция важна при высоком напряжении

При увеличении испытательного напряжения требования к изоляции испытательного оборудования значительно возрастают. Необходимо исключить нежелательные электрические пробои внутри самой установки и обеспечить стабильную работу высоковольтной части во время испытательного цикла.

В газоизолированной конструкции высоковольтные компоненты размещаются в изолирующей газовой среде. Герметичная конструкция также позволяет ограничить влияние внешней среды на внутреннее изоляционное пространство. Это имеет значение при эксплуатации оборудования в лабораторных и производственных условиях, где требуется повторяемость испытательных процедур.

При этом газовая изоляция не отменяет необходимости правильного проектирования всей испытательной системы. На результат влияют конфигурация высоковольтных соединений, заземление, состояние изоляции, характеристики объекта испытания и параметры вспомогательного оборудования.

Принцип работы в составе испытательной установки

В типовой схеме испытательный трансформатор подключается к источнику питания низшего напряжения, после чего посредством электромагнитной индукции формируется необходимое высокое напряжение на высоковольтной стороне.

Полученное напряжение через соответствующие элементы испытательной схемы подаётся на проверяемое оборудование. В зависимости от назначения комплекса одновременно могут использоваться измерительные устройства, системы контроля частичных разрядов, защитные устройства и средства регистрации результатов.

При проведении испытания оператору необходимо контролировать не только величину напряжения, но и поведение объекта под электрической нагрузкой. В частности, при диагностике изоляции важно своевременно обнаруживать признаки её ослабления, локальные разряды и другие отклонения от нормального режима.

Испытания изоляции и контроль частичных разрядов

Одной из важных задач высоковольтной лаборатории является проверка электрической прочности изоляционных систем. Испытательное воздействие позволяет выявить дефекты, которые невозможно обнаружить только при визуальном осмотре или стандартных измерениях.

Особое значение имеет контроль частичных разрядов. Такие разряды могут возникать в локальных неоднородностях изоляции, воздушных включениях, дефектных участках или других местах с повышенной напряжённостью электрического поля. При систематическом контроле результаты измерений могут использоваться для оценки состояния изоляционной системы и определения необходимости дополнительной диагностики.

В зависимости от конфигурации комплекса Испытательный трансформатор с газовой изоляцией 30 кВА / 250 кВ может применяться совместно с оборудованием для регистрации частичных разрядов. В этом случае трансформатор выполняет функцию источника испытательного воздействия, а измерительная часть системы фиксирует реакцию объекта.

Где применяется такое оборудование

Высоковольтные испытательные трансформаторы востребованы там, где необходимо проводить электрические испытания оборудования в контролируемых лабораторных условиях. К возможным объектам относятся элементы распределительных устройств, силовые трансформаторы, кабельные системы, изоляционные конструкции, электрические аппараты и отдельные компоненты высоковольтного оборудования.

Отдельное направление связано с производственным контролем. На предприятиях, выпускающих электротехническую продукцию, испытательные системы позволяют выполнять проверку изделий после изготовления, ремонта или технологических операций, связанных с изоляцией.

В ремонтных и диагностических подразделениях оборудование может использоваться для проверки состояния изоляции после проведения восстановительных работ. В испытательных лабораториях высоковольтный источник становится частью комплексной системы, в которой объединяются подача испытательного напряжения, измерение электрических параметров и регистрация результатов.

Что необходимо учитывать при выборе оборудования

Выбор испытательного трансформатора нельзя основывать только на максимальном значении напряжения. Важны также мощность, характер нагрузки, продолжительность испытательного цикла, требования к измерительной системе и особенности конкретного объекта.

Для оборудования с параметром 250 кВ необходимо заранее определить схему испытания и допустимые режимы работы. Особое внимание уделяется защитному заземлению, организации высоковольтной зоны, расстояниям до заземлённых конструкций и взаимодействию трансформатора с другими компонентами испытательного комплекса.

Если предполагается проведение испытаний с контролем частичных разрядов, необходимо учитывать требования к уровню внешних помех и конфигурации измерительной цепи. Сам испытательный трансформатор является только одной частью системы, поэтому его характеристики должны соответствовать параметрам остальных элементов комплекса.

Значение оборудования для современной испытательной инфраструктуры

Современная практика технической диагностики постепенно смещается от простого определения факта электрического пробоя к более комплексной оценке состояния изоляции. Это требует оборудования, способного обеспечивать стабильное испытательное воздействие и работать совместно с измерительными и диагностическими системами.

Испытательный трансформатор с газовой изоляцией 30 кВА / 250 кВ в таком комплексе может использоваться для формирования высокого переменного напряжения при проведении регламентированных испытаний электрической прочности и диагностических процедур. Газовая изоляция, высоковольтное исполнение и возможность интеграции в испытательную инфраструктуру делают подобные трансформаторы актуальными для специализированных лабораторий, производителей электротехнического оборудования и организаций, выполняющих высоковольтную диагностику.

При грамотном подборе и правильной организации испытательной схемы такое оборудование помогает проводить проверки в контролируемых условиях, получать сопоставимые результаты и своевременно выявлять потенциально опасные дефекты изоляции. Для высоковольтной энергетики это особенно важно, поскольку качество испытаний непосредственно связано с надёжностью последующей эксплуатации электрического оборудования.
