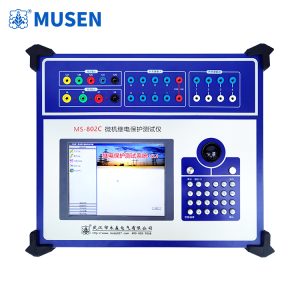

Устройство для проверки реле: применение в диагностике и испытаниях электрооборудования

Релейная защита является одной из ключевых частей современной электроэнергетической системы. От правильности работы защитных устройств зависит своевременное отключение повреждённого участка сети, предотвращение развития аварийных режимов и сохранение работоспособности другого оборудования. Поэтому проверка реле выполняется не только после ремонта или замены, но и в рамках планового технического обслуживания. Для этой задачи применяются специализированные испытательные комплексы, позволяющие воспроизводить заданные электрические условия и контролировать реакцию реле.

Устройство для проверки реле используется для оценки рабочих характеристик релейных устройств в контролируемых условиях. С его помощью можно подавать на проверяемое реле необходимые испытательные сигналы, фиксировать момент срабатывания и анализировать соответствие полученных результатов установленным требованиям.

Зачем необходимо проверять релейную аппаратуру

Даже исправное на момент ввода в эксплуатацию оборудование со временем может потребовать дополнительной проверки. На работу реле влияют износ компонентов, изменения параметров электрической цепи, качество соединений, внешние воздействия и результаты предыдущих ремонтных операций.

Особое значение испытания имеют для устройств, участвующих в системах релейной защиты и автоматики. Ошибка при срабатывании может привести как к несвоевременному отключению повреждённого участка, так и к отключению исправного оборудования. Поэтому техническая проверка должна включать не только визуальный осмотр, но и контроль электрических характеристик.

Испытательная аппаратура позволяет создать воспроизводимые условия, при которых можно оценить реакцию реле на изменение тока, напряжения, времени воздействия или других параметров, предусмотренных конкретной методикой испытаний.

Принцип работы испытательного устройства

Основная задача испытательного оборудования заключается в формировании контролируемого сигнала для проверяемого реле. В зависимости от типа релейного устройства и конструкции испытательной системы это может быть токовый, напряженческий или комбинированный сигнал.

Оператор задаёт необходимые параметры испытания, после чего оборудование формирует соответствующее воздействие на входе реле. Система контроля фиксирует его реакцию и позволяет определить, произошло ли срабатывание в заданных условиях.

Важным параметром является время реакции. Для устройств релейной защиты недостаточно установить только факт срабатывания. Необходимо понимать, при каком воздействии оно произошло и за какой промежуток времени. Именно поэтому испытательные процедуры часто предусматривают последовательное изменение параметров с регистрацией результатов.

Проверка реле в системах релейной защиты

В энергетике реле работают не изолированно, а в составе более сложных схем защиты и управления. Они взаимодействуют с измерительными цепями, коммутационными аппаратами и системами автоматизации.

При техническом обслуживании необходимо убедиться, что реле корректно реагирует на предусмотренные условия. Для этого проверяют основные характеристики, связанные с током или напряжением срабатывания, временем действия, возвратом и логикой работы контактов.

Устройство для проверки реле позволяет перенести часть таких процедур из реальной электрической сети в контролируемую испытательную среду. Это особенно важно при работе с дорогостоящим энергетическим оборудованием, когда создание реального аварийного режима для проверки защиты невозможно или нецелесообразно.

Где применяется испытательное оборудование

Испытательные устройства для реле используются в электротехнических лабораториях, на объектах генерации, в сетевых организациях, на промышленных предприятиях и при проведении пусконаладочных работ.

Одним из распространённых направлений является проверка релейной защиты после монтажа оборудования. Перед вводом системы в эксплуатацию необходимо убедиться, что установленные устройства реагируют на заданные воздействия и работают в соответствии со схемой защиты.

Не менее важна проверка после ремонта. Замена отдельных элементов, изменение соединений или выполнение регулировочных работ могут повлиять на характеристики релейного устройства. Испытание позволяет подтвердить корректность восстановленной схемы до её дальнейшей эксплуатации.

Кроме того, оборудование применяется во время периодического технического обслуживания. Регулярная проверка помогает контролировать состояние релейной аппаратуры и выявлять отклонения до возникновения серьёзных нарушений в работе системы.

Что контролируется во время испытаний

Конкретный набор проверяемых характеристик определяется типом реле и назначением защиты. При этом испытательная процедура обычно строится таким образом, чтобы последовательно проверить несколько рабочих режимов.

Может контролироваться ток или напряжение срабатывания, величина возврата, время действия, состояние выходных контактов и реакция устройства при изменении входного сигнала. Для более сложных релейных систем также требуется проверка взаимодействия отдельных функций.

Полученные результаты должны фиксироваться и сопоставляться с установленными для конкретного оборудования требованиями. Такой подход позволяет отделить фактическое состояние реле от субъективной оценки оператора.

Значение точности и воспроизводимости

При испытании релейной защиты важно, чтобы одинаковые условия можно было воспроизвести несколько раз. Если параметры испытательного сигнала нестабильны, результаты различных проверок будет сложно корректно сопоставлять.

Поэтому к испытательному оборудованию предъявляются требования в отношении стабильности формируемых сигналов, измерения параметров и регистрации реакции проверяемого устройства. Чем сложнее система защиты, тем важнее согласованная работа источника испытательного воздействия и измерительной части.

Устройство для проверки реле в данном случае выступает не просто источником электрического сигнала, а частью измерительно-испытательной процедуры. Его задача состоит в том, чтобы обеспечить контролируемое воздействие и предоставить специалисту объективные данные о реакции реле.

Практическое значение для технического обслуживания

Современные энергетические объекты требуют регулярного контроля аппаратуры релейной защиты. При этом сама проверка должна проводиться без создания опасных режимов в действующей электрической сети. Использование специализированного испытательного оборудования позволяет моделировать необходимые условия отдельно от основной системы электроснабжения.

Это особенно важно при пусконаладке новых объектов, реконструкции распределительных устройств и проведении регламентных работ. Проверка отдельных реле до включения оборудования в рабочую схему снижает риск обнаружения ошибок уже после ввода системы в эксплуатацию.

Таким образом, Устройство для проверки реле является практическим инструментом для контроля характеристик релейной аппаратуры в лабораторных, производственных и эксплуатационных условиях. Его применение позволяет системно оценивать реакцию реле на заданные электрические воздействия, проверять результаты ремонта и настройки, а также поддерживать работоспособность систем релейной защиты и автоматики.
