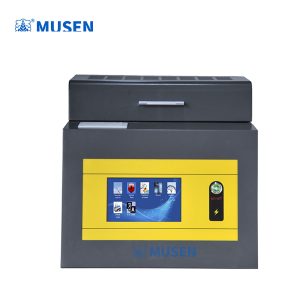

Одночашечный аппарат испытания масла на пробой в системе контроля электрической изоляции

В электроэнергетике состояние жидкой изоляции нередко определяет надежность оборудования не меньше, чем состояние его токоведущих и механических элементов. Трансформаторное масло используется для изоляции и отвода тепла, поэтому изменение его электрических свойств может стать одним из признаков ухудшения эксплуатационного состояния оборудования. При этом визуальная оценка масла не позволяет достоверно определить его способность выдерживать электрическое воздействие.

Именно поэтому испытание пробивного напряжения остается востребованным элементом лабораторного контроля и профилактических мероприятий. Одночашечный аппарат испытания масла на пробой применяется для организации такого контроля в ситуациях, когда необходимо оценить электрическую прочность жидкой изоляционной среды и получить воспроизводимый результат испытания.

Почему пробивное напряжение имеет значение

Пробой жидкого диэлектрика связан с потерей его изоляционных свойств под воздействием электрического поля. На результат могут влиять влага, механические примеси, загрязнение, газовые включения и другие изменения состояния масла. Поэтому снижение электрической прочности нельзя рассматривать исключительно как характеристику самого масла — оно может отражать условия эксплуатации и качество обращения с изоляционной жидкостью.

Для специалистов по эксплуатации трансформаторов и другого высоковольтного оборудования такой контроль позволяет решать несколько практических задач:

• проверять состояние масла при плановых испытаниях;
• контролировать изоляционную жидкость после обслуживания оборудования;
• выявлять необходимость дополнительного анализа масла;
• оценивать изменения состояния изоляционной системы во времени;
• подтверждать результаты лабораторного контроля при техническом обследовании.

При этом пробивное напряжение не следует интерпретировать отдельно от других диагностических показателей. Для полноценной оценки состояния трансформатора могут потребоваться анализ растворенных газов, определение влагосодержания, измерение тангенса угла диэлектрических потерь и другие методы.

Как организуется испытание

Основной принцип заключается в создании электрического поля между электродами, погруженными в исследуемую жидкость. Испытательное напряжение постепенно повышается до момента возникновения электрического пробоя. Зафиксированное значение используется как результат конкретного испытания.

В практической работе важна не только сама регистрация пробоя. Существенное значение имеет соблюдение установленной процедуры подготовки образца и проведения измерения. Неправильный отбор пробы, загрязнение емкости или электродов, присутствие пузырьков воздуха и нарушение условий испытания способны повлиять на результат.

Типовая последовательность лабораторной работы может включать:

1. Отбор пробы трансформаторного масла с учетом требований применяемой методики.
2. Подготовку испытательной ячейки и электродной системы.
3. Заполнение рабочей емкости исследуемой жидкостью.
4. Проверку отсутствия посторонних загрязнений и нежелательных воздушных включений.
5. Подачу испытательного напряжения по установленной процедуре.
6. Регистрацию момента электрического пробоя.
7. Повторение испытания в соответствии с принятой методикой.
8. Анализ полученных результатов с учетом условий отбора и подготовки пробы.

Такой подход особенно важен в испытательной лаборатории, где требуется не единичное измерение, а сопоставимые результаты для различных партий или периодов эксплуатации.

Где используется такой контроль

Наиболее очевидная область применения — обслуживание силовых трансформаторов. В ходе эксплуатации трансформаторное масло подвергается воздействию температуры, электрического поля и различных процессов старения. Дополнительное влияние могут оказывать условия хранения, транспортировки и проведения ремонтных работ.

Одночашечный аппарат испытания масла на пробой может использоваться в составе лабораторного контроля при техническом обслуживании трансформаторов. Например, после проведения ремонтных операций специалистам необходимо проверить, соответствует ли состояние залитого масла требованиям применяемой процедуры. Испытание пробивного напряжения в этом случае становится одним из элементов общей программы приемочного или профилактического контроля.

Похожая задача возникает при эксплуатации оборудования подстанций. При переходе к состоянию ремонта по фактическому состоянию возрастает значение регулярного получения объективных диагностических данных. Изменение результатов испытаний во времени может рассматриваться вместе с другими параметрами как часть истории состояния изоляции.

Значение подготовки пробы

Одна из распространенных методических проблем заключается в том, что результат измерения начинают воспринимать как характеристику масла без учета процесса подготовки образца.

Однако лабораторное испытание начинается еще до помещения жидкости в испытательную ячейку. При отборе необходимо исключить по возможности воздействие внешних загрязнений и влаги. Емкость для пробы должна соответствовать требованиям используемой методики, а контакт исследуемой жидкости с окружающей средой должен контролироваться.

Не менее важна чистота электродов. Остатки предыдущего образца, частицы загрязнения или следы моющих веществ могут изменить условия возникновения пробоя. Поэтому подготовка оборудования является частью измерительной процедуры, а не второстепенной операцией.

Пробивное напряжение и комплексная диагностика

В современной эксплуатации электрооборудования отдельный показатель редко дает исчерпывающую картину. Например, изменение пробивного напряжения может указывать на необходимость дополнительного исследования, но само по себе не определяет причину ухудшения состояния изоляции.

Для трансформатора комплексная программа диагностики может включать:

• контроль пробивного напряжения масла;
• измерение диэлектрических характеристик;
• определение содержания влаги;
• анализ растворенных газов;
• проверку сопротивления изоляции;
• контроль состояния вводов и других изоляционных элементов;
• проведение предусмотренных программой высоковольтных испытаний.

Такое сочетание методов позволяет разделять эксплуатационный контроль жидкой изоляции и более глубокую диагностику состояния оборудования.

Роль оборудования в испытательной лаборатории

Для лабораторий, обслуживающих энергетические предприятия, важна организация последовательного процесса измерений. Аппарат для испытания масла должен использоваться не изолированно, а как часть системы управления качеством испытаний.

Особое значение имеют повторяемость установленной процедуры, документирование результатов и возможность сопоставлять данные разных периодов. Это позволяет формировать диагностическую историю оборудования и использовать ее при планировании технического обслуживания.

Для предприятий — производителей трансформаторов и другого электротехнического оборудования — подобные испытания также могут применяться в рамках контроля технологических процессов и проверки изоляционных материалов в соответствии с действующими нормативными документами и внутренними процедурами предприятия.

Что важно учитывать инженеру при организации испытаний

Выбор лабораторного решения следует связывать прежде всего с реальной программой контроля. Если предприятие работает с большим количеством образцов, важными становятся организация рабочего процесса, очистка испытательной системы, регистрация результатов и соблюдение принятой методики.

При небольшом объеме лабораторных операций на первый план может выходить простота организации отдельных испытаний и удобство работы персонала. При этом независимо от масштаба лаборатории необходимо соблюдать требования соответствующих стандартов и методик.

Важно также разделять несколько различных задач. Испытание масла на пробой предназначено для оценки электрической прочности жидкой изоляционной среды. Оно не заменяет испытания повышенным напряжением, измерение частичных разрядов или диагностику трансформатора методом частотного анализа. Каждый метод отвечает на свой диагностический вопрос.

От лабораторного контроля к состоянию оборудования

Развитие концепции технического обслуживания по фактическому состоянию постепенно меняет отношение к испытаниям изоляционных материалов. Сегодня задача заключается не только в том, чтобы определить соответствие отдельного образца установленному требованию, но и в том, чтобы правильно интерпретировать результаты в контексте истории эксплуатации.

Если данные по маслу систематически регистрируются, специалист получает возможность отслеживать изменения показателей во времени. В сочетании с результатами других испытаний это помогает принимать решения о необходимости дополнительного обследования, отбора повторной пробы или проведения технических мероприятий.

При этом автоматизация не отменяет инженерного анализа. Любой результат должен рассматриваться с учетом методики испытания, состояния образца, условий отбора и назначения конкретного оборудования.

Часто задаваемые вопросы

Можно ли по одному испытанию определить состояние трансформатора?

Нет. Испытание пробивного напряжения характеризует конкретное свойство исследуемой жидкой изоляции. Для оценки трансформатора в целом требуется комплекс диагностических мероприятий.

Почему нельзя игнорировать подготовку пробы?

Потому что загрязнение, влага и воздушные включения способны повлиять на условия электрического пробоя. Поэтому достоверность результата зависит не только от измерительного оборудования, но и от правильности всей процедуры.

Подходит ли такой метод для эксплуатационного контроля?

Да, испытание пробивного напряжения применяется как один из методов контроля состояния изоляционного масла. Конкретная периодичность и процедура определяются нормативными требованиями, технической документацией и принятой на предприятии программой обслуживания.

Чем такой анализ отличается от измерения частичных разрядов?

Это разные диагностические задачи. Испытание масла оценивает электрическую прочность жидкого диэлектрика, тогда как контроль частичных разрядов направлен на выявление и анализ локальных процессов в изоляционной системе.

В результате одночашечный аппарат испытания масла на пробой следует рассматривать не как отдельное универсальное средство диагностики, а как инструмент конкретного измерительного процесса. Его практическая ценность раскрывается тогда, когда результаты испытаний правильно получают, документируют и сопоставляют с другими данными о состоянии электрического оборудования. Такой подход особенно актуален для трансформаторов, подстанций, испытательных лабораторий и систем технического обслуживания, ориентированных на переход от формального выполнения регламентных операций к обоснованной оценке состояния изоляции.
