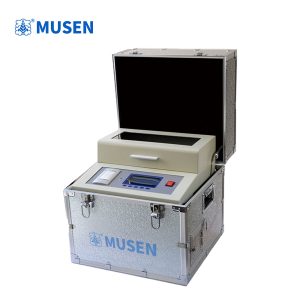

Портативный аппарат для испытания масла на пробой в системе диагностики высоковольтного оборудования

Трансформаторное масло выполняет в маслонаполненном электрооборудовании сразу несколько важных функций. Оно участвует в электрической изоляции, отводе тепла и поддержании рабочего состояния внутренних элементов трансформатора. Поэтому изменение его электрических характеристик может быть одним из признаков ухудшения эксплуатационного состояния оборудования.

Одним из распространенных методов контроля является определение пробивного напряжения масла. Этот показатель позволяет оценить способность жидкой изоляционной среды выдерживать электрическое воздействие в условиях установленной методики испытаний. Особенно востребован такой контроль при техническом обслуживании трансформаторов, в испытательных лабораториях и при обследовании оборудования непосредственно на энергетических объектах.

В подобных задачах Портативный аппарат для испытания масла на пробой дает возможность организовать проверку непосредственно рядом с испытуемым оборудованием, без необходимости во всех случаях доставлять образцы в стационарную лабораторию.

Почему пробивное напряжение масла важно контролировать

Чистое и правильно подготовленное трансформаторное масло обладает определенными электроизоляционными свойствами. Однако во время эксплуатации в нем могут появляться влага, механические примеси и другие загрязнения. На характеристики жидкости также влияют процессы старения и условия хранения.

Изменение пробивного напряжения само по себе не является окончательным диагнозом состояния трансформатора. Тем не менее этот показатель дает специалисту важную информацию для дальнейшего анализа.

При регулярном контроле можно сравнивать результаты разных периодов эксплуатации и обращать внимание на выраженные изменения. Если одновременно меняются другие диагностические параметры, это может стать основанием для более детального обследования.

Поэтому испытание масла целесообразно рассматривать как один из элементов комплексной системы технического контроля.

Принцип определения пробивного напряжения

В основе испытания лежит воздействие повышенного электрического напряжения на подготовленную пробу масла, расположенную между электродами измерительной ячейки. Напряжение постепенно повышается в соответствии с установленной методикой до момента электрического пробоя.

Полученное значение фиксируется и используется для оценки электрической прочности образца. После этого испытание может повторяться с учетом требований конкретной процедуры.

На результат способны влиять форма и состояние электродов, расстояние между ними, чистота измерительной ячейки, температура образца, наличие влаги и твердых частиц, а также порядок подготовки пробы.

Именно поэтому корректность измерения зависит не только от измерительного устройства, но и от соблюдения всей методики.

Где необходим портативный формат

Стационарная лабораторная установка удобна при большом объеме регулярных испытаний, однако в энергетике возникает множество ситуаций, когда анализ необходимо выполнить непосредственно на месте эксплуатации.

Это может быть:

• подстанция;
• ремонтная площадка;
• производственный объект;
• трансформаторный цех;
• мобильная испытательная лаборатория;
• объект после технического обслуживания;
• место отбора оперативных проб.

В таких условиях Портативный аппарат для испытания масла на пробой позволяет сократить организационные операции, связанные с транспортировкой образцов, и проводить контроль в непосредственной близости от оборудования.

При этом портативность не отменяет требований к подготовке пробы. Если образец загрязнен во время отбора или неправильно помещен в измерительную ячейку, полученный результат может отражать не состояние масла, а ошибку самой процедуры.

Подготовка пробы имеет принципиальное значение

Одной из наиболее распространенных причин недостоверных результатов является недостаточно тщательная подготовка образца. Масло необходимо отбирать таким образом, чтобы избежать дополнительного загрязнения и попадания посторонней влаги.

Перед измерением следует учитывать:

1. чистоту емкости для отбора;
2. условия окружающей среды;
3. правильность отбора образца;
4. отсутствие посторонних частиц;
5. состояние измерительной ячейки;
6. правильность установки электродов;
7. соответствие процедуры принятой методике.

Особое внимание необходимо уделять контакту масла с окружающей атмосферой. Влага может существенно влиять на электрическую прочность жидкой изоляции, поэтому образец следует защищать от ненужного воздействия внешней среды.

Контроль состояния трансформаторного масла

Трансформаторное масло постепенно изменяет свои характеристики в процессе эксплуатации. На него воздействуют температура, электрическое поле, контакт с конструкционными материалами и другие факторы.

Поэтому периодические испытания позволяют сформировать историю состояния масла. Для специалиста гораздо полезнее не единичное значение без контекста, а последовательность результатов, полученных при сопоставимых условиях.

Если показатель пробивного напряжения заметно изменяется, необходимо рассматривать возможные причины. Среди них могут быть увлажнение, загрязнение, нарушение условий хранения или другие факторы, связанные с эксплуатацией оборудования.

Для принятия решения желательно использовать дополнительные методы анализа масла и технической диагностики трансформатора.

Применение после ремонта и обслуживания

После ремонтных работ контроль масла может быть частью общей процедуры проверки оборудования. Во время ремонта возможно вскрытие отдельных узлов трансформатора, поэтому необходимо учитывать риск попадания влаги или механических примесей.

Проверка электрической прочности масла помогает оценить его состояние перед дальнейшей эксплуатацией. Однако положительный результат не означает автоматического подтверждения полной исправности трансформатора.

После ремонта необходимо учитывать и другие параметры: состояние изоляции, электрические соединения, герметичность, результаты испытаний обмоток и предусмотренные программой технического обслуживания проверки.

Комплексная оценка позволяет снизить вероятность того, что отдельный показатель будет интерпретирован вне общего технического контекста.

Особенности работы на энергетическом объекте

Полевые испытания предъявляют повышенные требования к организации рабочего процесса. На подстанции или производственном объекте условия измерения могут отличаться от лабораторных: изменяются температура, влажность, уровень загрязнения и доступность рабочего пространства.

Поэтому перед началом испытания необходимо подготовить рабочее место и убедиться, что прибор установлен на устойчивой поверхности. Измерительная ячейка и принадлежности должны быть защищены от пыли и случайного загрязнения.

Портативный аппарат для испытания масла на пробой особенно полезен в таких условиях именно благодаря возможности проведения измерения непосредственно на объекте. Но мобильный формат требует такой же дисциплины при выполнении процедуры, как и работа в стационарной лаборатории.

Как интерпретировать результаты

Полученное пробивное напряжение нельзя оценивать без учета методики испытания. Разные условия подготовки образца, состояние измерительной ячейки и особенности процедуры способны влиять на итоговое значение.

Поэтому специалист должен сопоставлять результат с применяемыми нормативными требованиями и технической документацией на конкретное оборудование.

При регулярной эксплуатации полезно вести архив результатов. Анализ динамики помогает определить, является ли изменение случайным или связано с устойчивым ухудшением состояния масла.

Если одновременно появляются другие признаки проблем с трансформатором, требуется более глубокая диагностика. Например, результаты анализа растворенных газов, измерения диэлектрических характеристик и проверки состояния изоляции могут дополнить картину.

Почему автоматизация упрощает испытания

Современные аппараты для контроля масла могут автоматизировать отдельные этапы измерительной процедуры. Это позволяет уменьшить количество ручных операций и сделать последовательность испытания более повторяемой.

Для лабораторий автоматизация особенно полезна при большом количестве образцов. Для выездных специалистов важны также компактность оборудования, удобство транспортировки и возможность быстро подготовить измерение на месте.

Однако автоматическое выполнение процедуры не устраняет необходимость контроля образца и правильного подключения. Любая автоматизация работает только в рамках корректно подготовленной испытательной схемы.

Поэтому оператор должен контролировать состояние ячейки, соответствие выбранного режима методике и корректность полученных данных.

Безопасность при испытании

Хотя исследуется сравнительно небольшой объем масла, испытание связано с формированием высокого электрического напряжения. Поэтому работа должна проводиться с соблюдением требований электробезопасности.

Перед началом измерения необходимо проверить состояние корпуса прибора, измерительной ячейки и соединений. Доступ к зоне высокого напряжения должен быть исключен во время подачи испытательного напряжения.

После завершения цикла оборудование должно перейти в безопасное состояние в соответствии с предусмотренной процедурой. Только после этого допускается открытие измерительной части и выполнение дальнейших операций с образцом.

Для выездных работ также важно исключить влияние внешней среды на электрическую безопасность и качество измерения.

Значение портативной диагностики для эксплуатации

Переход к техническому обслуживанию по фактическому состоянию повышает значение оперативной диагностики. Чем быстрее специалисты получают достоверную информацию об изменении параметров оборудования, тем легче определить необходимость дальнейшего обследования.

В этом контексте Портативный аппарат для испытания масла на пробой может использоваться как инструмент оперативного контроля жидкой изоляции. Его применение особенно оправдано там, где важно выполнить предварительную оценку непосредственно на месте эксплуатации.

При этом наибольшую диагностическую ценность представляет не отдельное измерение, а систематическое накопление результатов. История испытаний позволяет отслеживать изменения и сопоставлять их с режимами эксплуатации, ремонтами и другими диагностическими данными.

Таким образом, портативное испытание пробивного напряжения помогает сделать контроль трансформаторного масла более оперативным и доступным для выездных специалистов. При правильном отборе и подготовке проб, соблюдении методики и комплексной интерпретации результатов такой подход становится полезной частью технического обслуживания маслонаполненного электрооборудования. Портативный аппарат для испытания масла на пробой при этом следует рассматривать не как замену полной диагностике трансформатора, а как практический инструмент регулярного контроля электрической прочности жидкой изоляции.
