Прибор для диагностики устройств регулирования напряжения под нагрузкой (РПН) в эксплуатации трансформаторов

Устройство регулирования напряжения под нагрузкой относится к важным узлам силового трансформатора. Его задача заключается в изменении коэффициента трансформации без отключения трансформатора от сети, что позволяет поддерживать требуемый уровень напряжения при изменении нагрузки. При этом большое количество механических и электрических операций в течение срока службы постепенно увеличивает требования к контролю технического состояния переключающего механизма.

Неисправности РПН могут проявляться по-разному: изменением времени переключения, нестабильностью переходного процесса, нарушением работы контактов или несогласованностью отдельных элементов механизма. Поэтому при техническом обслуживании важно контролировать не только состояние трансформатора в целом, но и характеристики самого устройства регулирования.

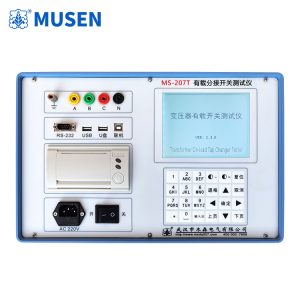

В рамках такой диагностики Прибор для диагностики устройств регулирования напряжения под нагрузкой (РПН) используется для получения объективной информации о работе переключающего устройства и выявления отклонений, которые могут потребовать дополнительного обследования.

Почему диагностика РПН необходима

Устройство РПН работает в условиях постоянного воздействия электрической и механической нагрузки. При переключении происходит изменение электрической схемы обмотки, а контакты и привод выполняют последовательность операций с определенной скоростью и синхронностью.

В процессе длительной эксплуатации на характеристики механизма могут влиять износ контактных элементов, состояние приводного механизма, качество обслуживания и другие факторы.

Обычный визуальный осмотр не позволяет полностью оценить динамику переключения. Поэтому диагностические измерения помогают получить дополнительную информацию о фактическом поведении устройства.

Особенно полезны такие данные при сравнении с предыдущими результатами. Если параметры постепенно изменяются, это может свидетельствовать о необходимости более детального контроля.

Какие параметры могут оцениваться

Конкретный набор измеряемых характеристик определяется конструкцией РПН и применяемой методикой. В диагностической практике внимание может уделяться времени переключения, синхронности работы отдельных фаз, переходным процессам и состоянию электрических цепей.

Также могут анализироваться характеристики переходного сопротивления и форма регистрируемых сигналов, если это предусмотрено конкретной диагностической процедурой.

Важно учитывать, что один показатель редко позволяет сделать окончательный вывод о состоянии устройства. Диагностическая информация должна рассматриваться вместе с данными о режиме работы трансформатора, предыдущих ремонтах и результатами других испытаний.

Контроль динамики переключения

При нормальной работе механизм РПН должен выполнять операции в установленной последовательности. Нарушение этой последовательности может привести к нежелательным электрическим и механическим процессам.

Поэтому одним из направлений диагностики является регистрация динамики переключения. Специалист анализирует момент начала операции, изменение электрических параметров и завершение перехода на выбранную ступень.

Прибор для диагностики устройств регулирования напряжения под нагрузкой (РПН) позволяет систематизировать такую информацию и использовать ее при техническом анализе.

Особое значение имеет сравнение нескольких измерений. Если результаты существенно отличаются от предыдущих данных, необходимо определить возможную причину и решить, требуется ли дополнительное обследование механизма.

Проверка после ремонта

Диагностика РПН особенно актуальна после ремонтных работ. Во время обслуживания могут выполняться разборка привода, проверка контактных элементов, очистка, регулировка или замена отдельных компонентов.

После завершения таких операций важно убедиться, что механизм работает согласованно и заданная последовательность переключения восстановлена.

Испытание позволяет получить объективные данные до возврата трансформатора в эксплуатацию. При выявлении отклонений специалист может повторно проверить механическую часть или электрические соединения.

Такой подход помогает снизить риск передачи оборудования в рабочий режим с невыявленной неисправностью.

Роль сопротивления контактов

Контактная система РПН является одним из элементов, от состояния которого зависит электрическая работа переключателя. Увеличение переходного сопротивления может быть связано с состоянием контактных поверхностей, соединений или других элементов цепи.

При диагностике необходимо учитывать не только само числовое значение сопротивления, но и его изменение между положениями переключателя. Различия между ступенями могут дать дополнительную информацию о состоянии контактной системы.

При этом интерпретация результатов должна выполняться с учетом конструкции конкретного устройства. Нельзя механически применять одинаковые критерии ко всем типам РПН.

Синхронность работы фаз

Для трехфазного трансформатора согласованность работы фаз имеет принципиальное значение. Переключение должно происходить в предусмотренной последовательности, а отклонения по времени могут указывать на необходимость дополнительной проверки механизма.

Регистрация переходных процессов позволяет увидеть особенности работы отдельных фаз и сравнить их между собой.

Такая диагностика особенно полезна при поиске неисправностей, которые не проявляются при статическом осмотре. Механизм может внешне выглядеть исправным, но при динамической проверке обнаруживаются различия в скорости или последовательности операций.

Диагностика при техническом обслуживании

Плановое обслуживание трансформатора обычно включает комплекс различных проверок. В зависимости от технического состояния оборудования могут исследоваться изоляция, обмотки, масло, вводы и устройства регулирования напряжения.

РПН в этой системе нельзя рассматривать как второстепенный узел. Его неисправность способна повлиять на возможность нормального регулирования напряжения и надежность эксплуатации трансформатора.

Использование диагностических измерений позволяет перейти от простой проверки работоспособности к оценке фактического состояния механизма. Полученные данные могут использоваться при планировании ремонта и определении приоритетности дальнейших работ.

Что важно учитывать при проведении измерений

Достоверность диагностики зависит не только от измерительного прибора. Перед испытанием необходимо правильно подготовить трансформатор и убедиться в соответствии схемы подключения выбранной методике.

Особое внимание уделяется:

• отключению оборудования от сети;
• правильному заземлению;
• состоянию измерительных соединений;
• корректному выбору положений РПН;
• соблюдению последовательности переключений;
• регистрации исходных условий;
• сохранению результатов измерения.

При работе с трансформатором необходимо также учитывать требования электробезопасности и исключить возможность случайной подачи напряжения на испытуемый объект.

Использование цифровой регистрации

Современная диагностика постепенно переходит от разовых измерений к накоплению структурированных данных. Для РПН это особенно важно, поскольку состояние механизма может изменяться постепенно.

Если результаты предыдущих испытаний сохранены, специалист получает возможность сравнивать характеристики переключения во времени. Это позволяет обращать внимание не только на выход параметра за определенный предел, но и на устойчивую тенденцию его изменения.

Цифровая регистрация также облегчает оформление протоколов и передачу информации между специалистами, участвующими в эксплуатации и ремонте трансформатора.

При этом автоматическая обработка данных не должна заменять инженерную оценку. Каждый результат необходимо рассматривать в контексте конструкции РПН и условий проведения испытания.

Диагностика РПН и комплексное обследование трансформатора

Состояние устройства регулирования напряжения связано с общей эксплуатационной надежностью трансформатора, однако диагностика РПН не заменяет проверку других узлов.

При комплексном обследовании могут использоваться измерение сопротивления обмоток постоянному току, анализ коэффициента трансформации, оценка состояния изоляции, диагностика частичных разрядов и контроль характеристик трансформаторного масла.

Сопоставление результатов позволяет получить более полную картину. Например, изменение характеристик РПН одновременно с изменением параметров обмоток может потребовать более глубокого обследования электрической и механической части.

Именно поэтому Прибор для диагностики устройств регулирования напряжения под нагрузкой (РПН) следует использовать как элемент общей системы диагностики трансформатора.

Практическое значение для энергосистем

Силовые трансформаторы эксплуатируются длительное время и подвергаются изменяющимся нагрузкам. Поддержание стабильного напряжения является важной частью надежной работы электрической сети, поэтому исправность регулирующих устройств имеет практическое значение.

Регулярная диагностика позволяет формировать историю состояния РПН и использовать ее при планировании технического обслуживания. Если характеристики остаются стабильными, это подтверждает воспроизводимость работы механизма в рамках проведенных испытаний. При появлении устойчивых отклонений специалисты могут заранее определить необходимость дополнительной проверки.

Такой подход соответствует современной концепции обслуживания оборудования по фактическому техническому состоянию, когда решение о ремонте принимается на основании совокупности диагностических данных.

Безопасность при диагностике

Работы с силовыми трансформаторами требуют строгого соблюдения требований электробезопасности. Перед подключением измерительного оборудования необходимо убедиться, что трансформатор отключен, заземлен и подготовлен к проведению диагностической процедуры.

При проверке переключающего устройства также важно соблюдать установленную последовательность операций. Неправильное управление РПН или изменение схемы без соответствующей подготовки может привести к повреждению оборудования.

После завершения измерений необходимо восстановить штатную конфигурацию трансформатора и проверить правильность положения переключателя перед дальнейшей эксплуатацией.

Перспективы диагностики устройств РПН

Развитие систем диагностики трансформаторов связано с повышением роли измерений переходных процессов, автоматической регистрации и анализа динамических характеристик. Для РПН это особенно актуально из-за сочетания электрических и механических процессов.

В дальнейшем накопление результатов различных испытаний позволит более точно отслеживать изменение состояния переключающего механизма. Информация о времени переключения, сопротивлении контактов и других параметрах может сопоставляться с данными об эксплуатации трансформатора и выполненных ремонтах.

Таким образом, Прибор для диагностики устройств регулирования напряжения под нагрузкой (РПН) является полезным инструментом контроля динамических и электрических характеристик переключающего устройства. Его применение помогает выявлять отклонения в работе РПН, оценивать результаты ремонта и формировать объективную историю технического состояния. Наибольшую эффективность такой контроль дает в составе комплексной диагностики трансформатора, где результаты испытаний РПН рассматриваются вместе с характеристиками обмоток, изоляции и других ответственных узлов.
