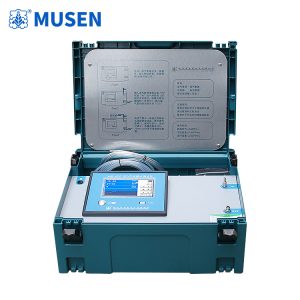

Прибор для измерения следовой влажности элегаза (SF6) в системе контроля газоизолированного высоковольтного оборудования

Газовая изоляция широко применяется в высоковольтной энергетике, где необходимо обеспечить надёжную электрическую изоляцию при ограниченных габаритах оборудования. Элегазовые выключатели, газоизолированные распределительные устройства GIS и другие аппараты с изоляцией на основе SF6 работают в герметичной среде, поэтому состояние газа непосредственно связано с эксплуатационной надёжностью оборудования.

Одним из важных контролируемых параметров является содержание влаги. Даже небольшое количество воды в газовой системе требует внимания, поскольку в условиях высокого электрического поля, повышенной температуры и коммутационных процессов взаимодействие влаги с продуктами разложения элегаза может влиять на состояние внутренних элементов. Поэтому измерение следовой влажности рассматривается как отдельная задача в рамках комплексной диагностики.

Прибор для измерения следовой влажности элегаза (SF6) используется для определения влажностного состояния газовой среды и получения данных, которые могут применяться при техническом обслуживании, пусконаладочных работах, после ремонта и в ходе диагностического обследования высоковольтного оборудования.

Почему контроль следовой влажности имеет значение

Элегаз обладает необходимыми электроизоляционными свойствами при условии соблюдения требований к газовой среде. В процессе эксплуатации оборудование должно оставаться герметичным, а параметры газа — соответствовать установленным требованиям.

Источники попадания влаги могут быть различными. Она может присутствовать в системе вследствие особенностей монтажа, технического обслуживания, недостаточной подготовки оборудования или воздействия окружающей среды при проведении ремонтных операций.

Особое значение контроль приобретает после вмешательства в газовый контур. Если оборудование вскрывалось для обслуживания, необходимо убедиться, что после восстановления системы состояние газовой среды соответствует требованиям конкретной технической документации.

Контроль влажности позволяет получить дополнительную информацию о:

• состоянии газовой изоляции;
• качестве проведения монтажных работ;
• результатах технического обслуживания;
• эффективности подготовки газовой системы;
• необходимости проведения дополнительной диагностики.

При этом влажность не должна рассматриваться как единственный критерий состояния оборудования.

Что означает следовая влажность SF6

Под следовой влажностью понимается очень небольшое содержание воды в газовой среде. Для диагностических измерений важно не только получить числовое значение, но и правильно связать его с условиями проведения анализа.

На результат могут влиять давление газа, температура, состояние измерительной линии и особенности отбора пробы. Поэтому сравнивать результаты различных измерений необходимо с учётом условий, в которых они были получены.

В практической эксплуатации часто используется понятие точки росы. Она характеризует температуру, при которой водяной пар в газе достигает состояния насыщения при соответствующих условиях. Однако измерение содержания влаги и измерение точки росы — не полностью идентичные процедуры. Конкретный способ контроля выбирается в соответствии с принятой методикой и требованиями к исследуемому оборудованию.

Принцип измерения

Современные приборы для контроля следовой влажности используют чувствительные измерительные элементы, способные регистрировать очень небольшое содержание водяного пара в газовой среде. Конкретный принцип зависит от конструкции измерительной системы.

В общем виде процедура включает отбор части газа из контролируемого оборудования, прохождение пробы через измерительный тракт и регистрацию параметра влажности. После получения стабильного показания результат фиксируется для дальнейшей оценки.

Критически важна герметичность измерительного тракта. При исследовании следовых концентраций даже небольшое поступление атмосферного воздуха может изменить фактический состав анализируемой пробы.

Поэтому Прибор для измерения следовой влажности элегаза (SF6) следует рассматривать не изолированно, а как часть всей измерительной процедуры, включающей правильное подключение, подготовку газовой линии и соблюдение последовательности отбора.

Контроль GIS на подстанциях

Газоизолированные распределительные устройства применяются на подстанциях, где важны компактность, электрическая прочность и надёжность изоляции. Внутренние токоведущие элементы GIS находятся в закрытой оболочке, заполненной изоляционным газом.

Обычный визуальный осмотр не позволяет оценить состояние газовой среды. Поэтому техническое обслуживание предусматривает контроль параметров, которые можно определить с помощью специализированных измерительных процедур.

Измерение влажности может выполняться:

• после монтажа оборудования;
• после заполнения или восстановления газовой системы;
• после ремонтных работ;
• в рамках планового технического обслуживания;
• при выявлении отклонений других параметров;
• перед проведением предусмотренных программой испытаний.

Полученный результат сравнивается с требованиями к конкретному типу оборудования и условиям эксплуатации.

Элегазовые выключатели

Для высоковольтных выключателей SF6 выполняет важную функцию в процессе коммутации. При отключении электрической цепи возникает дуга, а газовая среда участвует в процессе её гашения и обеспечивает необходимую электрическую изоляцию после завершения коммутации.

Поэтому состояние элегаза необходимо контролировать наряду с механическими и электрическими характеристиками выключателя.

Комплексная проверка может включать:

1. визуальный осмотр;
2. контроль давления газовой среды;
3. проверку герметичности;
4. измерение влажности;
5. контроль других характеристик газа;
6. проверку механических характеристик выключателя;
7. измерение сопротивления главных контактов;
8. испытание изоляции в соответствии с принятой программой.

Такой подход позволяет разделить различные диагностические задачи и не делать вывод о техническом состоянии выключателя только по одному показателю.

Значение правильного отбора пробы

При измерении следовой влажности особое внимание необходимо уделять подготовке газового тракта. Если в систему попадает окружающий воздух, содержащий значительно больше водяного пара, результат может оказаться завышенным.

Перед проведением анализа специалист должен проверить состояние соединений и убедиться, что измерительная линия соответствует требованиям процедуры. После подключения необходимо обеспечить корректное прохождение газа через измерительную систему.

На практике последовательность может включать:

• подготовку точки отбора;
• проверку соединений;
• подключение измерительной линии;
• удаление остаточного газа из линии в соответствии с методикой;
• стабилизацию измерительного процесса;
• регистрацию показаний;
• завершение отбора и восстановление исходной конфигурации газовой системы.

Конкретные операции зависят от конструкции оборудования и используемой методики.

Связь с высоковольтными испытаниями

Диагностика газовой среды является только одним направлением контроля состояния GIS и элегазового оборудования. При комплексном обследовании специалисты также выполняют электрические испытания и проверяют состояние изоляционной системы.

При высоковольтных испытаниях оценивается электрическая прочность оборудования и его способность выдерживать предусмотренное испытательное воздействие. При диагностике частичных разрядов выявляются локальные электрические процессы в изоляционной системе.

Контроль влажности решает другую задачу — характеризует состояние газовой среды.

Поэтому различные методы могут дополнять друг друга:

Комплексное использование данных помогает специалисту избежать неправильной интерпретации единичного результата.

Что делать при повышенном содержании влаги

Выявление повышенного содержания влаги не означает автоматически наличие конкретной неисправности. Сначала необходимо подтвердить достоверность измерения.

Проверяются условия отбора, состояние соединений, измерительный тракт и соответствие процедуры установленной методике. При необходимости анализ повторяется.

Если изменение подтверждается, специалист оценивает возможные причины. Это может быть связано с подготовкой газовой системы, проведением ремонтных работ, состоянием уплотнений или другими факторами.

После этого могут потребоваться дополнительные исследования состояния оборудования. Одновременно анализируются другие параметры SF6 и результаты электрической диагностики.

Такой алгоритм позволяет перейти от простого обнаружения отклонения к установлению его вероятной причины.

Применение в испытательных лабораториях

Испытательные лаборатории энергетических предприятий могут обслуживать большое количество подстанций и высоковольтных аппаратов. Для них важно не только выполнить измерение, но и обеспечить сопоставимость результатов.

При регулярном контроле рекомендуется сохранять информацию о каждом исследовании: объекте, дате, условиях проведения измерения и полученном результате. Это позволяет формировать историю состояния газовой системы.

Если при последующих проверках наблюдается устойчивая тенденция изменения влажности, специалисты могут назначить дополнительное обследование.

Таким образом, измерение становится частью системы состояния электрооборудования, а не отдельной лабораторной операцией.

Роль измерений после ремонта

После технического обслуживания GIS или элегазового выключателя контроль влажности приобретает особое значение. Операции с газовой системой могут изменить её исходное состояние, поэтому после завершения работ требуется проверить соответствующие параметры.

В зависимости от программы приёмки или технического обслуживания дополнительно могут контролироваться герметичность, давление, чистота газа и электрические характеристики оборудования.

Прибор для измерения следовой влажности элегаза (SF6) в таком процессе обеспечивает получение данных о влажностном состоянии газовой среды. Эти сведения могут использоваться вместе с результатами других испытаний при принятии решения о готовности оборудования к дальнейшей эксплуатации.

Современная система диагностики SF6

Развитие подстанционной инфраструктуры сопровождается переходом к более системному контролю технического состояния. Для газоизолированного оборудования это особенно важно, поскольку большая часть внутренних элементов недоступна для непосредственного визуального осмотра.

Поэтому эксплуатационные организации используют совокупность методов: контроль газа, проверку герметичности, электрические испытания, диагностику частичных разрядов и анализ эксплуатационной истории.

При таком подходе отдельное измерение приобретает большую ценность благодаря возможности сопоставления с предыдущими результатами. Если параметры газовой среды остаются стабильными, это подтверждает сохранение соответствующего состояния в рамках контролируемого показателя. Если же наблюдается устойчивая тенденция изменения, появляется основание для более детального анализа.

Перспективы автоматизации контроля влажности

Современные диагностические процессы всё чаще предполагают цифровую регистрацию измерений и накопление данных по каждому объекту. Для GIS, элегазовых выключателей и других аппаратов с газовой изоляцией это позволяет создавать долгосрочную историю эксплуатационного состояния.

В перспективе результаты измерения влажности могут рассматриваться совместно с данными контроля давления, герметичности, состава газа, частичных разрядов и электрических испытаний. Такой информационный комплекс помогает специалистам переходить от формального периодического контроля к диагностике по фактическому состоянию.

Прибор для измерения следовой влажности элегаза (SF6) в этой системе является специализированным средством контроля одного из важных параметров газовой изоляции. Его практическая ценность определяется не самим фактом автоматизации измерения, а правильностью всей процедуры — от отбора пробы до инженерной интерпретации результата.

Для энергетических компаний, испытательных лабораторий, производителей высоковольтного оборудования и организаций, выполняющих техническое обслуживание подстанций, систематический контроль влажности SF6 помогает дополнить электрическую диагностику информацией о состоянии газовой среды. В сочетании с высоковольтными испытаниями, контролем изоляции и другими методами это создаёт более полную основу для оценки эксплуатационного состояния газоизолированного оборудования.
