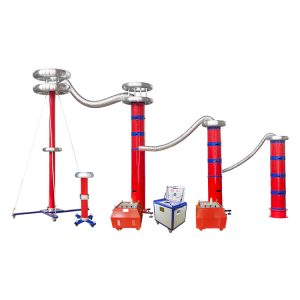

Резонансная испытательная система в современной диагностике высоковольтного оборудования

Испытания высоковольтного оборудования под повышенным напряжением остаются одним из ключевых этапов контроля состояния изоляции. Трансформаторы, силовые кабели, распределительные устройства, элементы подстанций и другое оборудование должны проверяться не только после изготовления или монтажа, но и в процессе эксплуатации, ремонта и планового технического обслуживания. При этом традиционный подход к испытаниям требует учитывать не только величину прикладываемого напряжения, но и характер нагрузки, длительность воздействия, параметры испытуемого объекта и допустимое влияние испытательной установки на энергосистему.

В этой связи резонансные методы представляют особый интерес. Резонансная испытательная система позволяет формировать испытательное напряжение с учетом электрических параметров цепи, в которой индуктивность и емкость испытуемого объекта участвуют в процессе получения резонансного режима. Такой принцип особенно актуален при испытаниях объектов с большой емкостью, включая силовые кабели и некоторые виды высоковольтного оборудования.

Почему резонансный принцип важен для высоковольтных испытаний

При обычном формировании высокого испытательного напряжения значительная часть энергии может расходоваться на преодоление емкостной нагрузки объекта. Чем больше емкость испытываемой системы, тем существеннее становятся требования к источнику питания и испытательному трансформатору.

При резонансном методе электрическая схема подбирается таким образом, чтобы индуктивная и емкостная составляющие взаимодействовали между собой. В определенном диапазоне частот реактивные сопротивления могут компенсироваться, благодаря чему энергия в основном циркулирует внутри колебательного контура. Источник питания в этом случае должен обеспечивать поддержание режима и компенсацию активных потерь, а не передавать всю реактивную мощность нагрузки напрямую.

Именно поэтому Резонансная испытательная система рассматривается как практический инструмент для задач, где необходимо испытывать емкостные высоковольтные объекты при контролируемых условиях.

Такой подход имеет значение не только с точки зрения энергетики процесса. Он позволяет проектировать испытательный комплекс с учетом конкретной нагрузки, требуемого диапазона напряжения и характеристик объекта. Поэтому перед проведением испытаний необходимо определить электрическую емкость объекта, требуемое испытательное напряжение, продолжительность воздействия и особенности подключения.

Испытание силовых кабелей

Одной из наиболее характерных областей применения резонансных методов являются высоковольтные кабельные линии. Кабель обладает распределенной емкостью относительно экрана и земли, поэтому при повышении длины испытываемого участка увеличивается емкостная нагрузка.

Для кабельных испытаний важно обеспечить:

• необходимое испытательное напряжение;
• устойчивость режима на протяжении всего испытания;
• контроль тока и напряжения;
• безопасность подключения;
• возможность своевременного отключения при возникновении аварийной ситуации;
• регистрацию основных параметров испытательного процесса.

При этом испытание не должно рассматриваться как изолированная операция. Полученные результаты необходимо сопоставлять с состоянием кабельной линии, условиями монтажа, историей эксплуатации и результатами других диагностических процедур.

Особенно важен комплексный подход при вводе новой линии в эксплуатацию. После монтажа необходимо убедиться, что изоляционная система не получила повреждений при транспортировке, прокладке, соединении и установке концевых элементов. Для эксплуатируемых линий испытания могут использоваться в рамках планового технического обслуживания или после ремонтных работ.

Использование при испытаниях высоковольтного оборудования

Резонансная технология может использоваться не только для кабелей. В зависимости от конфигурации комплекса и параметров объекта она применима при испытаниях различного высоковольтного оборудования.

К числу задач относятся:

• контроль электрической прочности изоляции;
• испытания после монтажа;
• проверка оборудования после ремонта;
• профилактические испытания;
• оценка состояния изоляционной системы;
• проверка отдельных элементов распределительных устройств;
• проведение лабораторных и приемо-сдаточных испытаний.

Особое внимание следует уделять трансформаторам и распределительным устройствам. Изоляция такого оборудования представляет собой сложную систему, состояние которой определяется совокупностью факторов. Один результат испытания не всегда способен дать исчерпывающую информацию, поэтому испытание повышенным напряжением целесообразно рассматривать вместе с измерением сопротивления изоляции, диагностикой частичных разрядов, оценкой диэлектрических характеристик и другими доступными методами.

Что необходимо учитывать при выборе режима

Результативность испытания зависит не только от возможностей оборудования. Существенную роль играет правильное формирование самого режима.

Перед началом работ инженер должен определить характеристики испытуемого объекта и проверить соответствие испытательной схемы поставленной задаче. В частности, необходимо учитывать емкостную нагрузку, параметры соединительных элементов, возможные потери в цепи, требования к испытательному напряжению и условия окружающей среды.

При настройке резонансного контура важно добиться устойчивого режима. Слишком быстрое изменение параметров может затруднить контроль процесса, а неправильная оценка нагрузки способна привести к отклонению от расчетных условий.

Поэтому практическая последовательность обычно включает:

1. визуальный контроль оборудования и схемы подключения;
2. проверку заземления и защитных цепей;
3. определение параметров испытуемого объекта;
4. расчет или настройку резонансного режима;
5. постепенное повышение испытательного напряжения;
6. наблюдение за током, напряжением и поведением объекта;
7. выдержку в установленном режиме;
8. контролируемое снижение напряжения и отключение;
9. регистрацию результатов и оформление протокола.

Такая последовательность помогает снизить вероятность ошибок, связанных с неправильным подключением или недостаточной подготовкой объекта.

Роль резонанса в снижении требований к источнику питания

Главная инженерная особенность резонансной схемы заключается в перераспределении энергии между индуктивным и емкостным элементами. При приближении к резонансной частоте реактивные составляющие взаимно компенсируются, тогда как активные потери остаются.

Это принципиально отличается от ситуации, когда источник должен непосредственно обеспечивать всю реактивную мощность емкостной нагрузки. В результате конструкция испытательного комплекса может быть адаптирована к конкретному типу объекта.

Однако это не означает, что резонанс автоматически делает любое испытание простым. Наоборот, работа с резонансным контуром требует правильного расчета, настройки и контроля. Необходимо понимать, как изменение емкости объекта, частоты или параметров индуктивного элемента влияет на рабочую точку.

Поэтому Резонансная испытательная система должна рассматриваться прежде всего как инженерный комплекс, в котором источник питания, реактор, система управления, измерительные цепи и защитные устройства работают совместно.

Испытания после монтажа и ремонта

Особое практическое значение испытательные комплексы получают на объектах энергетической инфраструктуры. После установки нового оборудования необходимо подтвердить соответствие его электрической прочности установленным требованиям. После капитального ремонта задача несколько иная: необходимо убедиться, что выполненные работы не привели к ухудшению изоляционных характеристик.

Например, при ремонте высоковольтного оборудования могут выполняться демонтаж, очистка, замена отдельных элементов, восстановление соединений или другие технологические операции. Даже если механическая часть работы выполнена корректно, электрическое состояние изоляции требует отдельной проверки.

Испытания повышенным напряжением в таких случаях помогают обнаружить дефекты, которые не всегда выявляются при визуальном контроле. При этом решение о проведении испытания, его параметрах и критериях оценки должно приниматься с учетом нормативных требований и конкретной конструкции оборудования.

Значение для технического обслуживания электросетей

Современная эксплуатация электроэнергетического оборудования постепенно смещается от обслуживания исключительно по календарному графику к управлению техническим состоянием. Для этого необходимо регулярно получать объективные данные о состоянии оборудования.

В рамках такого подхода испытания повышенным напряжением становятся частью общей диагностической системы. Результаты можно сопоставлять с предыдущими измерениями, данными оперативного контроля и результатами других диагностических методов.

Для специалистов электросетевых организаций особенно важна возможность выявить потенциально проблемный участок до возникновения серьезного отказа. Однако диагностическая ценность определяется не самим фактом проведения испытания, а корректностью его подготовки, выполнения и интерпретации результатов.

Безопасность остается основным условием

Работа с высоким напряжением требует строгого соблюдения организационных и технических мер безопасности. Перед испытанием необходимо исключить присутствие персонала в опасной зоне, проверить заземление, ограждение, блокировки и состояние измерительных цепей.

После снятия испытательного напряжения также нельзя сразу приступать к работе с объектом. Емкостные элементы могут сохранять электрический заряд, поэтому должны быть предусмотрены процедуры разряда и проверки отсутствия опасного потенциала.

Автоматические защитные функции испытательного комплекса являются важной частью системы безопасности, но не заменяют соблюдение регламентов. Подготовка персонала, правильная организация рабочего места и контроль последовательности операций имеют такое же значение, как технические характеристики самой установки.

Как развивается технология испытаний

Развитие высоковольтной диагностики связано с повышением требований к управляемости и документированию испытательного процесса. Современные испытательные комплексы постепенно объединяют силовую часть, измерительные каналы, автоматическое управление и регистрацию данных.

Это дает возможность не просто сформировать испытательное напряжение, а получить структурированный набор результатов для последующего анализа. Для энергетических предприятий такой подход особенно полезен при формировании истории технического состояния оборудования.

В перспективе значение будут иметь не отдельные испытания, а интеграция различных методов диагностики. Испытание электрической прочности, измерение диэлектрических потерь, контроль частичных разрядов и другие методы могут дополнять друг друга, позволяя более объективно оценивать состояние изоляции.

Таким образом, Резонансная испытательная система занимает важное место среди решений для высоковольтных испытаний объектов с существенной емкостной нагрузкой. Ее эффективность определяется не только конструкцией оборудования, но и грамотным подбором испытательной схемы, правильной настройкой резонансного режима, соблюдением требований безопасности и профессиональной интерпретацией полученных данных. Именно комплексный инженерный подход позволяет использовать резонансные методы как полноценный элемент профилактики отказов и технической диагностики электроэнергетического оборудования.
