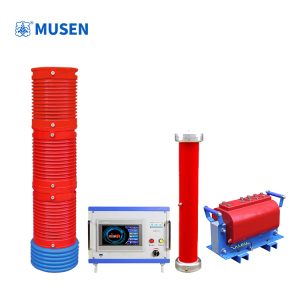

Резонансная испытательная система для высоковольтных испытаний электрического оборудования

Высоковольтные испытания являются важной частью контроля электрической прочности оборудования при производстве, монтаже, ремонте и эксплуатации. Для кабельных линий, силовых трансформаторов, GIS, распределительных устройств и других высоковольтных объектов требуется создавать испытательное напряжение, соответствующее конкретной методике. При этом сама испытательная установка должна обеспечивать не только необходимый уровень напряжения, но и контролируемый режим работы.

Одним из технических решений для таких задач является резонансный метод формирования высокого напряжения. В отличие от простого подключения испытательного объекта к источнику высокого напряжения, резонансная схема использует взаимодействие индуктивности и ёмкости электрической цепи. Благодаря этому значительное напряжение на испытуемом объекте может формироваться при соответствующей настройке системы на резонансный режим.

Резонансная испытательная система применяется в составе высоковольтных испытательных комплексов, когда требуется контролируемое воздействие на ёмкостной или иной подходящий объект. Особенно актуальна такая технология для испытаний кабелей и других объектов, электрические характеристики которых позволяют использовать резонансный принцип.

Почему резонансный метод используется при высоковольтных испытаниях

При традиционном формировании высокого напряжения вся необходимая мощность должна передаваться от источника к испытательной цепи. В резонансной системе значительная часть энергии циркулирует между индуктивным и ёмкостным элементами.

В упрощённом виде условие последовательного резонанса можно представить соотношением:

f = 1 / (2π√LC),

где f — резонансная частота, L — индуктивность, а C — эквивалентная ёмкость испытательной цепи.

При приближении рабочей частоты к резонансной реактивные сопротивления индуктивной и ёмкостной составляющих компенсируют друг друга. Это позволяет сформировать в испытательной цепи повышенное напряжение при соответствующем режиме работы системы.

Однако реальная испытательная установка значительно сложнее идеальной электрической схемы. На неё влияют потери, сопротивление проводников, характеристики объекта и параметры самого оборудования.

Как работает резонансная испытательная установка

В типичной конфигурации присутствуют источник питания, регулирующий блок, резонансный реактор, измерительная система, защитные элементы и испытуемый объект.

В зависимости от архитектуры установки может использоваться последовательная или иная резонансная схема. Основная идея остаётся общей: параметры системы выбираются таким образом, чтобы получить необходимый режим электрического резонанса.

Рабочий процесс обычно включает:

1. подготовку испытательного объекта;
2. проверку схемы подключения;
3. расчёт или определение требуемого режима;
4. включение системы на безопасном начальном уровне;
5. постепенное повышение испытательного воздействия;
6. настройку резонансного режима;
7. контроль напряжения и других параметров;
8. выдержку в установленном режиме;
9. снижение напряжения;
10. отключение и безопасное заземление объекта.

Конкретная последовательность определяется технической документацией и применяемой методикой испытаний.

Испытания силовых кабелей

Кабельные линии являются одним из наиболее характерных объектов применения резонансных испытательных систем. Их значительная электрическая ёмкость может существенно влиять на параметры испытательной цепи.

При испытании длинного кабеля необходимо учитывать его распределённую ёмкость. Она определяет реактивную составляющую нагрузки и непосредственно влияет на условия формирования резонанса.

Поэтому перед испытанием необходимо определить параметры объекта и убедиться, что испытательная система соответствует его характеристикам.

В процессе диагностики могут оцениваться электрическая прочность изоляции, состояние кабельной системы и другие параметры, предусмотренные соответствующей программой.

Особенно важно не переносить методику испытания одного типа кабеля на другой без анализа технических требований. Конструкция изоляции, длина линии, рабочее напряжение и другие параметры могут существенно различаться.

Применение в испытаниях GIS

Газоизолированные распределительные устройства имеют сложную конструкцию, в которой внутренние токоведущие элементы размещены в герметичной оболочке. Проверка электрической прочности такой системы требует специально организованной испытательной схемы.

В зависимости от конструкции GIS и требований к конкретному испытанию может применяться резонансный принцип формирования высокого напряжения.

При этом специалист должен учитывать ёмкость испытуемого объекта и особенности соединения отдельных секций. При необходимости испытание может проводиться поэтапно, если это предусмотрено технической документацией.

Полученные результаты необходимо рассматривать вместе с данными других диагностических процедур, включая измерение сопротивления изоляции и контроль частичных разрядов.

Испытания трансформаторов

Для силовых трансформаторов резонансный метод может использоваться только в тех случаях, когда его применение предусмотрено соответствующей испытательной программой.

Трансформатор представляет собой сложную индуктивно-ёмкостную систему. Поэтому при разработке испытательной схемы необходимо учитывать его конструкцию, параметры обмоток и характер изоляции.

В зависимости от задачи могут проводиться:

• испытания электрической прочности;
• измерение сопротивления изоляции;
• измерение диэлектрических характеристик;
• диагностика частичных разрядов;
• проверка других эксплуатационных параметров.

Резонансная установка при этом является частью испытательного комплекса, а не универсальным средством для всех диагностических задач.

Преимущество управления реактивной нагрузкой

Одной из важных особенностей резонансного метода является возможность учитывать реактивный характер нагрузки. Особенно это актуально для объектов с большой ёмкостью, например длинных кабельных линий.

В обычной испытательной схеме источник должен обеспечивать соответствующую реактивную мощность. В резонансном режиме индуктивная и ёмкостная составляющие частично компенсируют друг друга.

Это позволяет проектировать испытательные установки с учётом конкретного диапазона параметров нагрузки.

При этом эффективность резонансной схемы зависит от правильного согласования всех элементов. Если параметры объекта существенно отличаются от расчётных, рабочий режим может измениться.

Что необходимо учитывать инженеру

Выбор резонансной испытательной системы начинается не с номинального напряжения установки, а с анализа объекта.

Инженеру необходимо определить:

• тип испытуемого оборудования;
• рабочее напряжение;
• предполагаемую испытательную схему;
• электрическую ёмкость объекта;
• требуемую продолжительность испытания;
• применяемый вид испытательного напряжения;
• условия окружающей среды;
• требования нормативной и технической документации.

Особое внимание уделяется ёмкостной нагрузке. Для кабелей она зависит в том числе от длины линии и конструкции изоляции. Для других объектов значение определяется их внутренней электрической структурой.

Поэтому Резонансная испытательная система должна подбираться как часть конкретного испытательного комплекса, а не как отдельный источник высокого напряжения.

Роль измерительной системы

Высоковольтное испытание невозможно считать полноценным без контроля параметров. Испытательная установка должна быть связана с измерительными средствами, позволяющими контролировать соответствующие электрические величины.

В зависимости от программы могут контролироваться:

• испытательное напряжение;
• ток в испытательной цепи;
• частота;
• продолжительность воздействия;
• признаки пробоя или аномального режима.

Измерительная система также необходима для документирования результатов.

Автоматизация позволяет уменьшить количество ручных операций, однако окончательная оценка результата должна выполняться квалифицированным специалистом с учётом особенностей объекта.

Связь с диагностикой частичных разрядов

Испытание повышенным напряжением и диагностика частичных разрядов имеют разные цели.

Испытание электрической прочности позволяет проверить способность изоляционной системы выдерживать установленное воздействие. Диагностика частичных разрядов предназначена для обнаружения и анализа локальных разрядных процессов.

В ряде случаев эти методы могут применяться последовательно.

Например, после изготовления или ремонта высоковольтного оборудования сначала выполняется предусмотренное программой испытание, а затем проводится дополнительная диагностика состояния изоляции.

При этом конкретная последовательность должна определяться техническими требованиями к оборудованию.

Резонансный метод и традиционные испытательные схемы

Нельзя утверждать, что резонансная технология является универсальной заменой другим способам формирования высокого напряжения. Каждая испытательная схема имеет свою область применения.

При выборе необходимо учитывать не только максимальное напряжение, но и тип объекта, его электрическую нагрузку, частоту испытания и требования методики.

Практическое значение для испытательных лабораторий

Испытательные лаборатории сталкиваются с необходимостью проверять оборудование различных типов. Поэтому универсальность одного стенда всегда имеет определённые ограничения.

Для резонансных систем особенно важно заранее понимать диапазон ёмкостных нагрузок, с которыми предстоит работать. Если лаборатория проводит испытания кабелей разной длины, условия резонанса могут существенно изменяться от одного объекта к другому.

В такой ситуации специалисты рассчитывают или определяют параметры испытательной цепи перед началом работы.

Полученные результаты регистрируются и сопоставляются с требованиями конкретной программы. При обнаружении аномального режима испытание прекращается до выяснения причины.

Безопасность при высоковольтном испытании

Резонансный режим не снижает опасность работы с высоким напряжением. Напротив, наличие значительных электрических энергий в реактивных элементах требует особого внимания к процедуре отключения.

До начала испытания необходимо:

• организовать ограждение испытательной зоны;
• проверить защитное заземление;
• проверить соединения;
• исключить нахождение персонала в опасной зоне;
• проверить работу блокировок и средств отключения;
• убедиться в правильности измерительной схемы.

После завершения испытания объект и элементы испытательной цепи должны быть безопасно разряжены и заземлены в соответствии с принятой процедурой.

Нельзя считать объект безопасным только потому, что источник высокого напряжения отключён. Ёмкостные элементы могут сохранять электрический заряд.

Развитие резонансных технологий

Современные высоковольтные испытательные комплексы становятся всё более автоматизированными. Управление режимом, регистрация параметров и формирование протоколов постепенно объединяются в единую цифровую систему.

Для резонансных установок автоматизация особенно полезна при настройке рабочего режима. Система управления может контролировать соответствующие параметры и помогать оператору поддерживать заданные условия испытания.

Однако автоматическая настройка не отменяет инженерного анализа. Перед проведением испытания необходимо понимать характеристики объекта и допустимые условия воздействия.

Резонансная испытательная технология особенно перспективна там, где требуется работать с объектами, обладающими значительной ёмкостной нагрузкой. Это делает её актуальной для определённых задач испытания кабельных линий и других высоковольтных систем.

Резонансные испытания в системе обслуживания электрооборудования

В современных электросетях всё больше внимания уделяется переходу от исключительно календарного обслуживания к контролю фактического состояния оборудования.

Высоковольтные испытания при этом используются совместно с другими методами диагностики. Результаты могут сопоставляться с данными измерения сопротивления изоляции, диэлектрических потерь, частичных разрядов и эксплуатационной историей объекта.

Такой подход позволяет не ограничиваться вопросом «выдержало оборудование испытание или нет», а анализировать более широкий комплекс факторов.

Для кабельных систем это особенно важно, поскольку состояние изоляции может изменяться постепенно. Регулярные измерения и сопоставление результатов позволяют выявлять неблагоприятные тенденции и своевременно планировать дополнительное обследование.

Заключение

Резонансный принцип формирования высокого напряжения представляет собой важный инструмент современной испытательной техники. Его физическая основа связана с взаимодействием индуктивной и ёмкостной составляющих электрической цепи, благодаря чему создаётся контролируемый режим высокого напряжения.

Резонансная испытательная система особенно интересна при работе с объектами, имеющими значительную ёмкостную нагрузку, включая определённые кабельные системы и другие высоковольтные конструкции. Однако её применение требует предварительного анализа объекта, правильного выбора схемы, соблюдения требований к испытательному напряжению и строгого выполнения мер электробезопасности.

В перспективе развитие таких систем будет связано с автоматизацией настройки, цифровой регистрацией результатов и интеграцией с комплексными платформами диагностики. При этом основой качественного испытания остаётся не только техническое оборудование, но и корректно выбранная методика, подготовка объекта и профессиональная интерпретация полученных данных.
