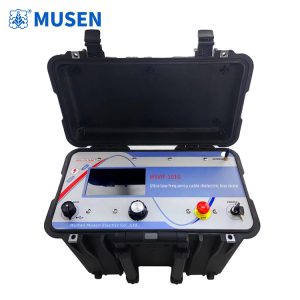

Тестер диэлектрических потерь на сверхнизких частотах (VLF) MSVlF-101G для диагностики кабельной изоляции

Надёжность кабельных линий определяется не только их механической целостностью и качеством монтажа. Существенное значение имеет состояние изоляционной системы, которая в течение всего срока эксплуатации подвергается воздействию электрического поля, температуры, влаги и механических нагрузок. Постепенное старение диэлектрика может долгое время не проявляться внешними признаками, но при этом приводить к изменению его электрических характеристик.

Одним из информативных методов оценки состояния изоляции является измерение коэффициента диэлектрических потерь при сверхнизкой частоте. Такой подход применяется прежде всего для кабельных систем, где необходимо получить дополнительную информацию о степени старения изоляции без проведения чрезмерно длительных испытаний.

Тестер диэлектрических потерь на сверхнизких частотах (VLF) MSVlF-101G относится к специализированным средствам контроля электрических характеристик изоляции. Его применение следует рассматривать в рамках комплексной программы диагностики, включающей анализ состояния кабеля, результаты предыдущих испытаний и другие электрические измерения.

Что показывает коэффициент диэлектрических потерь

Диэлектрические потери связаны с тем, что реальный изоляционный материал не является идеальным диэлектриком. При воздействии переменного электрического поля часть энергии расходуется внутри материала.

Коэффициент диэлектрических потерь обычно обозначается как tan δ. Его изменение может быть связано с состоянием изоляционного материала, процессами старения, наличием влаги и другими факторами.

Важно понимать, что само по себе изменение tan δ не позволяет установить конкретную неисправность кабеля. Значение необходимо анализировать с учётом типа изоляции, возраста кабельной линии, условий эксплуатации и результатов предыдущих измерений.

Именно динамика показателя во времени часто имеет большее диагностическое значение, чем единичный результат.

Почему используется сверхнизкая частота

При диагностике силовых кабелей выбор частоты испытательного воздействия оказывает непосредственное влияние на условия проведения измерений. Сверхнизкочастотный метод позволяет проводить испытания кабельных систем при существенно меньшей частоте, чем промышленная частота сети.

Это имеет практическое значение для протяжённых кабелей, обладающих значительной ёмкостью. При более низкой частоте реактивная составляющая нагрузки изменяется, что позволяет использовать соответствующие испытательные схемы для диагностики изоляции.

VLF-метод применяется не только для оценки диэлектрических потерь. В зависимости от принятой программы испытаний сверхнизкочастотное напряжение может использоваться и для других диагностических процедур.

Однако конкретный метод должен соответствовать конструкции кабеля и требованиям нормативной документации.

Как организуется измерение

Диагностика начинается с определения характеристик кабельной линии и подготовки испытательной схемы. Специалист должен знать тип кабеля, его длину, конструкцию изоляции и условия эксплуатации.

Обобщённая последовательность может включать:

1. отключение кабельной линии от рабочего напряжения;
2. проверку отсутствия напряжения;
3. заземление и подготовку испытательной зоны;
4. визуальный контроль доступных элементов;
5. подключение измерительной системы;
6. проведение предварительных проверок;
7. подачу испытательного воздействия по установленной программе;
8. измерение диэлектрических характеристик;
9. регистрацию результатов;
10. разряд и заземление кабельной линии после завершения работы.

Конкретные параметры и последовательность операций определяются применяемой методикой.

Диагностика кабелей среднего и высокого напряжения

Кабельные линии среднего и высокого напряжения являются одним из наиболее важных объектов VLF-диагностики. Их изоляция может постепенно стареть в процессе эксплуатации, особенно при наличии повышенной температуры, влаги, электрических перегрузок и локальных дефектов.

При техническом обследовании важно не ограничиваться одним измерением. Результат желательно сравнивать с предыдущими данными той же линии.

Например, стабильное значение показателя в течение нескольких циклов диагностики и выраженное изменение результата после определённого периода эксплуатации имеют различное диагностическое значение.

Поэтому регулярное измерение позволяет сформировать историю состояния кабельной системы.

Связь с водными триингами и старением изоляции

Для полимерной кабельной изоляции одной из важных проблем являются процессы старения, связанные с воздействием электрического поля и влаги. В определённых условиях могут развиваться микроскопические каналы в материале, которые постепенно ухудшают его электрические свойства.

Изменение диэлектрических характеристик может быть одним из признаков подобных процессов, однако по одному показателю нельзя достоверно определить конкретный механизм повреждения.

Для более полной оценки применяются дополнительные диагностические методы, включая измерение частичных разрядов, испытания повышенным напряжением и анализ эксплуатационной истории.

Такой комплексный подход особенно важен для старых кабельных линий, где решение о ремонте или замене должно основываться на совокупности объективных данных.

Чем VLF-диагностика отличается от обычного испытания

Испытание повышенным напряжением и измерение диэлектрических потерь решают разные задачи.

При испытании повышенным напряжением основной вопрос заключается в способности изоляционной системы выдержать заданное электрическое воздействие.

При измерении tan δ исследуется поведение диэлектрика при переменном электрическом поле и оцениваются его диэлектрические потери.

Эти методы могут дополнять друг друга.

Таким образом, VLF-диагностика является одним из элементов общей системы оценки состояния кабельной линии.

Практическое применение после ремонта

После ремонта кабельной линии необходимо убедиться, что восстановленные участки изоляции и соединения соответствуют требованиям дальнейшей эксплуатации.

В зависимости от характера работ программа контроля может включать несколько видов измерений. VLF-диагностика позволяет получить дополнительную информацию о диэлектрическом состоянии кабельной системы.

При этом особенно важно сравнивать результаты до и после ремонта, если такие данные доступны.

Если после проведения работ диагностические характеристики существенно изменились, специалист должен определить возможную причину. Это может потребовать повторного измерения, проверки соединений или применения другого диагностического метода.

Контроль кабельных муфт

Кабельные муфты являются конструктивно сложными участками линии. Здесь соединяются различные элементы кабельной системы, а качество монтажа непосредственно влияет на состояние электрической изоляции.

Дефекты монтажа, загрязнение, влага или нарушение геометрии изоляции могут создавать локальные электрические неоднородности.

При комплексной диагностике кабельной линии результаты VLF-измерений могут рассматриваться вместе с другими методами контроля муфт.

Особое значение имеет сопоставление результатов нескольких участков. Если вся линия демонстрирует относительно однородные характеристики, а один участок заметно отличается, это может стать основанием для дополнительного обследования.

Роль испытательных лабораторий

Испытательная лаборатория должна обеспечивать не только проведение измерений, но и воспроизводимость процедуры. Для этого необходимо контролировать состояние измерительного оборудования, правильность подключения и условия проведения испытаний.

Тестер диэлектрических потерь на сверхнизких частотах (VLF) MSVlF-101G может использоваться как элемент лабораторной системы диагностики кабельной изоляции. При этом результат измерения должен фиксироваться вместе с информацией об объекте и условиях испытания.

Для каждой кабельной линии желательно вести историю диагностики. В ней могут сохраняться:

• дата проведения испытания;
• тип и длина кабеля;
• условия проведения измерения;
• результаты предыдущих проверок;
• данные о ремонтах;
• выявленные отклонения;
• результаты дополнительных исследований.

Накопление такой информации повышает диагностическую ценность последующих измерений.

Что важно учитывать при интерпретации результатов

Инженеру не следует оценивать результат только по принципу «выше — плохо, ниже — хорошо». Электрические характеристики изоляции зависят от конструкции кабеля, его возраста, температуры и других условий.

Особое внимание следует уделять сравнению результатов, полученных на одинаковом или сопоставимом объекте.

При выявлении существенного отклонения можно использовать следующий алгоритм:

1. проверить корректность подключения;
2. убедиться в стабильности измерения;
3. проверить условия проведения испытания;
4. сравнить результат с предыдущими данными;
5. оценить другие диагностические показатели;
6. при необходимости провести дополнительное обследование.

Такой подход снижает риск ошибочного вывода по одному измерению.

Безопасность при VLF-испытаниях

Несмотря на использование сверхнизкой частоты, испытательное напряжение может быть высоким и представлять непосредственную опасность для персонала.

Перед началом работы необходимо отключить кабель от сети, проверить отсутствие рабочего напряжения и установить предусмотренные заземления.

Испытательная зона должна быть ограждена, а доступ посторонних лиц исключён. Все соединения проверяются до подачи испытательного напряжения.

После завершения испытания кабель необходимо безопасно разрядить. Кабельная линия обладает электрической ёмкостью и способна сохранять заряд после отключения источника.

Поэтому допуск персонала к объекту возможен только после выполнения всех предусмотренных мер безопасности и подтверждения отсутствия опасного потенциала.

VLF и диагностика частичных разрядов

Диагностика частичных разрядов позволяет обнаруживать локальные процессы в изоляции, которые могут возникать задолго до полного пробоя.

VLF-измерение диэлектрических потерь решает другую задачу — оценивает общие диэлектрические характеристики изоляционной системы.

При комплексном обследовании кабеля эти методы могут использоваться совместно. Если VLF-измерение показывает изменение диэлектрических свойств, дополнительная диагностика частичных разрядов может помочь получить информацию о локальном характере возможного дефекта.

Однако решение о последовательности испытаний должно приниматься на основании конструкции кабеля и соответствующей методики.

Значение для эксплуатации электросетей

Кабельные линии являются частью единой системы передачи и распределения электроэнергии. Неожиданный отказ кабеля может привести к отключению потребителей, повреждению оборудования и необходимости аварийных работ.

Поэтому состояние кабельной изоляции необходимо контролировать до появления критического повреждения.

Регулярная VLF-диагностика может использоваться в рамках программы профилактических испытаний и обслуживания по состоянию. Полученные результаты помогают определить, какие кабельные линии требуют дополнительного внимания.

При этом решение о ремонте или замене должно основываться не на одном показателе, а на совокупности диагностической информации.

Развитие диагностики кабельной изоляции

Современные системы технического обслуживания постепенно переходят к цифровому накоплению диагностических данных. Для кабельных сетей это особенно важно из-за большого количества линий и значительной протяжённости инфраструктуры.

Измерения диэлектрических потерь могут объединяться с данными о частичных разрядах, сопротивлении изоляции, результатах высоковольтных испытаний и эксплуатационных параметрах.

Так формируется цифровая история технического состояния конкретной линии. При повторном обследовании инженер может оценивать не только текущее значение, но и направление его изменения.

Тестер диэлектрических потерь на сверхнизких частотах (VLF) MSVlF-101G в такой системе представляет собой специализированный инструмент для исследования диэлектрических характеристик кабельной изоляции. Его применение имеет наибольшую практическую ценность тогда, когда измерение выполняется регулярно и результаты рассматриваются в контексте других диагностических данных.

Заключение

Оценка диэлектрических потерь при сверхнизкой частоте позволяет получить дополнительную информацию о состоянии кабельной изоляции и процессах её старения. Метод особенно интересен для эксплуатации и технического обследования кабельных линий среднего и высокого напряжения.

Тестер диэлектрических потерь на сверхнизких частотах (VLF) MSVlF-101G может применяться в испытательных лабораториях, энергетических организациях, ремонтных подразделениях и при проведении диагностических работ на кабельных системах. При этом его использование должно основываться на соответствующей методике и учитывать конструкцию конкретного объекта.

Наиболее информативным является комплексный подход, при котором VLF-измерения сочетаются с диагностикой частичных разрядов, измерением сопротивления изоляции, испытаниями электрической прочности и анализом истории эксплуатации. Такой подход позволяет не просто зафиксировать текущее состояние кабеля, а своевременно выявлять неблагоприятные изменения и принимать более обоснованные решения в рамках профилактического обслуживания и ремонта.
