Резонансная испытательная система кабеля: особенности проверки высоковольтных кабельных линий

Надежность кабельных линий напрямую влияет на устойчивость электроснабжения промышленных предприятий, подстанций, энергетических комплексов и объектов городской инфраструктуры. В процессе эксплуатации кабельная изоляция подвергается воздействию электрического поля, температуры, влаги и механических нагрузок. Дополнительные риски могут возникать при монтаже, транспортировке и выполнении ремонтных работ. Поэтому перед вводом кабеля в эксплуатацию, после проведения определенных ремонтных операций и в рамках предусмотренных программ технического контроля необходимо проверять состояние его изоляции.

Для решения таких задач применяются специализированные высоковольтные испытательные установки. Одним из технических решений является Резонансная испытательная система кабеля, работающая на основе взаимодействия индуктивных и емкостных элементов испытательной цепи. Подобное оборудование используется для формирования требуемого режима высокого напряжения при соблюдении установленных условий испытания. Выбор конкретной системы зависит от типа кабеля, его электрической емкости, требуемого напряжения, продолжительности испытания и применяемой методики.

Почему испытания кабельной изоляции требуют специального оборудования

Кабельная линия представляет собой распределенную электрическую систему, параметры которой определяются конструкцией проводников, изоляционными материалами, длиной трассы и особенностями прокладки. При увеличении протяженности кабеля возрастает его суммарная емкость. Это обстоятельство необходимо учитывать при выборе источника высокого напряжения, поскольку емкостная нагрузка влияет на режим работы испытательной установки.

При испытании высоковольтных кабелей важно обеспечить соответствие напряжения и продолжительности воздействия требованиям конкретной процедуры. Недостаточный уровень испытательного воздействия может не позволить выполнить предусмотренную проверку, а неправильно выбранный режим способен создать дополнительную нагрузку на изоляцию. Поэтому подготовка испытаний начинается с изучения документации на кабель и определения допустимых параметров процедуры.

Испытания могут проводиться на разных этапах жизненного цикла кабельной линии. При производстве они входят в систему контроля готовой продукции. После прокладки и монтажа проверки могут выполняться перед вводом линии в эксплуатацию. В дальнейшем диагностические мероприятия организуются в соответствии с эксплуатационными требованиями, результатами предыдущих обследований и состоянием оборудования.

При этом высоковольтное испытание не следует рассматривать как универсальный способ выявления любых дефектов. Его назначение определяется применяемой методикой. Для более полной оценки состояния кабельной линии могут потребоваться измерение сопротивления изоляции, диагностика частичных разрядов и другие предусмотренные процедуры.

Принцип работы резонансной испытательной системы

В основе резонансной технологии лежит взаимодействие индуктивности и емкости электрической цепи. При соответствующих условиях их реактивные сопротивления компенсируют друг друга, формируя резонансный режим. Это позволяет организовать испытание с использованием принципа резонанса и рационально распределять требования к мощности источника питания и реактивным элементам установки.

Для кабельных линий такой подход имеет практическое значение из-за выраженной емкостной нагрузки. Кабель большой протяженности может требовать значительных реактивных ресурсов при создании испытательного напряжения. Резонансная схема позволяет учитывать эту особенность и подбирать режим работы с учетом характеристик подключенного объекта.

Однако фактические возможности установки зависят от ее конструкции. На результат влияют диапазон настройки, параметры реактора, емкость кабеля, рабочая частота и допустимые режимы компонентов. Поэтому нельзя определять пригодность системы исключительно по заявленному максимальному напряжению.

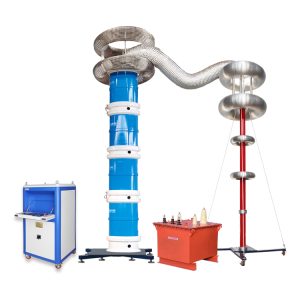

В типовой испытательной конфигурации могут использоваться источник питания, высоковольтный реактор, измерительные устройства, система управления и защитные компоненты. Конкретный состав зависит от модели оборудования и требований испытательной задачи. Все элементы должны быть совместимы между собой и подключаться в соответствии с документацией изготовителя.

Следует также учитывать, что резонансный принцип не устраняет влияние параметров кабеля на процесс испытания. Напротив, предварительная оценка емкости и допустимого режима нагрузки является необходимым условием правильного выбора оборудования.

Для каких кабельных линий применяются резонансные установки

Область применения испытательной системы определяется ее характеристиками и требованиями соответствующих нормативных документов. Резонансные установки могут использоваться при испытаниях тех кабельных линий, для которых предусмотренный метод и рабочий диапазон оборудования соответствуют поставленной задаче.

К основным направлениям применения относятся:

• приемо-сдаточные испытания кабелей после монтажа;
• проверки после выполнения предусмотренных ремонтных работ;
• испытания кабельных линий на энергетических объектах;
• контроль изоляции в специализированных электротехнических лабораториях;
• выполнение отдельных высоковольтных испытаний на промышленных предприятиях;
• проверка кабельных систем в рамках регламентных мероприятий, если это предусмотрено применяемой методикой.

При выборе оборудования необходимо учитывать конструкцию кабеля и тип изоляции. Различия между кабельными системами могут влиять на допустимое испытательное напряжение, форму напряжения, частоту и продолжительность воздействия. Необходимо также проверить, подходит ли установка для фактической емкостной нагрузки и условий подключения.

Для длинных кабельных линий особенно важно заранее оценить электрические параметры объекта. Если нагрузка выходит за пределы возможностей выбранной конфигурации, потребуется другое решение или изменение испытательной схемы в пределах, допускаемых изготовителем и методикой.

Испытания после прокладки и монтажа кабеля

После завершения монтажных работ кабельная линия должна пройти предусмотренные проверки до начала штатной эксплуатации. На этом этапе необходимо убедиться, что оборудование установлено в соответствии с проектом, соединения выполнены правильно, а результаты испытаний отвечают установленным критериям.

Перед подключением испытательной установки специалисты изучают документацию, проверяют состояние кабеля и определяют требуемый режим. Отдельное внимание уделяется кабельным муфтам, концевым заделкам и другим элементам, состояние которых может влиять на надежность изоляционной системы.

Далее подготавливается испытательная схема. Проверяются соединения, заземление, измерительные цепи и защитные устройства. После подтверждения готовности оборудования выполняется предусмотренная процедурой настройка и подача испытательного напряжения. В ходе работы контролируются параметры, определенные методикой.

После завершения испытания напряжение снимают, кабель безопасно разряжают и заземляют в установленном порядке. Результаты фиксируют в технической документации и сопоставляют с критериями оценки. При выявлении отклонений принимается решение о необходимости дополнительных измерений или дальнейшего обследования.

Использование подходящей испытательной системы помогает организовать этот процесс последовательно. Однако качество результата зависит не только от оборудования, но и от соблюдения методики, правильности подключения и компетентности персонала.

Диагностика кабелей после ремонта

Ремонт кабельной линии может включать замену поврежденного участка, восстановление соединения или выполнение работ с концевой арматурой. После таких операций необходимо оценить состояние отремонтированной части и определить, какие проверки требуются перед повторным вводом в эксплуатацию.

Выбор испытательного метода зависит от характера ремонта, конструкции кабеля и требований изготовителя. В некоторых случаях предусматриваются проверки электрической прочности изоляции, в других могут потребоваться дополнительные диагностические измерения. Решение принимается на основании технической документации и действующих правил эксплуатации.

Резонансная система может использоваться для соответствующих испытаний, если ее рабочие параметры отвечают требованиям кабельной линии. Перед проведением работ необходимо проверить допустимость выбранного режима для данного типа изоляции и убедиться, что конфигурация установки обеспечивает требуемые условия.

Особенно важно не переносить автоматически режимы, применяемые для одного типа кабеля, на другой. Материалы изоляции и конструкция линии влияют на выбор метода и допустимое испытательное воздействие. Неправильно подобранная процедура может привести к некорректной оценке состояния оборудования или создать дополнительную нагрузку на изоляцию.

Как организовать испытательный процесс

Эффективность высоковольтных испытаний зависит от последовательности подготовительных и измерительных операций. До начала работ необходимо определить цель проверки, изучить характеристики кабеля и согласовать параметры испытания с применяемой методикой.

Первый этап — анализ исходных данных. Специалисты определяют тип кабеля, его длину, номинальное напряжение, характеристики изоляции и электрическую емкость. Также уточняются требования к испытательному воздействию и условия, при которых допускается применение выбранного метода.

Второй этап — проверка оборудования. Сопоставляются параметры испытательной системы и характеристики кабельной линии. Проверяется соответствие рабочего диапазона, допустимой нагрузки и возможностей регулировки требуемым условиям.

Третий этап — подготовка схемы. Выполняются необходимые отключения, организуется рабочая зона, проверяются соединительные проводники и заземление. Подключение элементов выполняется согласно инструкции изготовителя.

Четвертый этап — настройка и испытание. Система настраивается в соответствии с рабочей процедурой. Напряжение изменяется в предусмотренной последовательности, а параметры контролируются средствами измерения. Продолжительность воздействия определяется требованиями конкретного испытания.

Пятый этап — завершение работ. После снятия напряжения выполняются необходимые операции по разрядке и заземлению кабеля. Затем оформляются результаты и определяется необходимость дополнительных проверок.

Такая последовательность помогает снизить вероятность ошибок при подготовке и проведении испытаний. При этом конкретные действия должны соответствовать инструкции на используемое оборудование и требованиям применяемой методики.

Как выбрать резонансную испытательную систему кабеля

При выборе установки необходимо учитывать не только максимальное выходное напряжение, но и характеристики всей испытательной цепи. Оборудование должно обеспечивать требуемый режим для конкретного объекта, а его рабочие параметры должны соответствовать реальным условиям эксплуатации.

Резонансная испытательная система кабеля оценивается по нескольким ключевым критериям.

Номинальное напряжение. Рабочий диапазон установки должен соответствовать требованиям испытательной процедуры. Важно учитывать не только максимальное значение, но и допустимые условия его достижения.

Емкостная нагрузка. Следует проверить, для какой емкости кабельного объекта предназначена система. Этот параметр особенно важен при испытаниях протяженных линий.

Диапазон настройки. Возможности регулировки должны соответствовать характеристикам объекта и условиям применяемого метода. Необходимо уточнить диапазон частоты и особенности настройки резонансного контура.

Состав оборудования. Перед приобретением следует проверить комплектацию, включая источник питания, реакторные компоненты, измерительные приборы, устройства управления и предусмотренные средства защиты. Фактический состав зависит от конкретной модели.

Точность и контроль параметров. Важно выяснить, какие параметры система измеряет и отображает, как осуществляется контроль испытательного режима и какие требования предъявляются к измерительным каналам.

Мобильность и условия размещения. Для выездных бригад имеют значение транспортировка, организация подключения и условия работы на разных объектах. Для стационарной лаборатории могут быть важны интеграция в существующую инфраструктуру и удобство обслуживания.

Техническая документация. Руководство изготовителя должно содержать сведения о подключении, допустимых режимах, техническом обслуживании и требованиях безопасности. При необходимости следует уточнить доступность сервисной поддержки и запасных компонентов.

Комплексная оценка этих факторов помогает избежать несоответствия между характеристиками оборудования и реальными задачами предприятия. Если установка планируется для нескольких типов кабельных линий, перечень объектов и требований лучше определить до закупки.

Значение измерений и интерпретация результатов

Результаты высоковольтных испытаний должны оцениваться в контексте применяемой методики и характеристик конкретного кабеля. Сам факт проведения испытания не означает, что все возможные дефекты изоляции исключены. Некоторые повреждения требуют специальных диагностических методов, которые дополняют проверку электрической прочности.

Например, при необходимости выявления частичных разрядов используются соответствующие измерительные системы. Для оценки сопротивления изоляции применяются другие измерительные процедуры. При поиске места повреждения могут потребоваться методы предварительной локализации и уточнения положения дефекта на трассе.

Поэтому результаты испытаний следует рассматривать как часть общей системы технического контроля. Важно фиксировать параметры испытательного режима, условия проведения работ и полученные данные. Такая документация облегчает сравнение результатов разных проверок и помогает принимать решения о дальнейшем техническом обслуживании.

Для энергетических предприятий систематизированная регистрация результатов также имеет практическое значение при планировании ремонта и анализе состояния кабельной инфраструктуры. Однако любые выводы о состоянии изоляции должны основываться на фактических измерениях, установленных критериях и достоверной технической информации.

Безопасность при высоковольтных испытаниях

Работа с высоковольтным оборудованием требует строгого соблюдения правил электробезопасности. До начала испытаний кабель должен быть отключен от всех возможных источников питания, а отсутствие напряжения необходимо подтвердить предусмотренным способом. Также выполняются необходимые мероприятия по заземлению и подготовке испытательной зоны.

Перед подачей напряжения проверяются соединения, состояние измерительных цепей, исправность защитных устройств и соответствие схемы утвержденной процедуре. Доступ посторонних лиц к опасной зоне исключается, а участники работ должны понимать порядок подачи и снятия напряжения.

После завершения испытания необходимо учитывать возможность сохранения остаточного заряда в кабельной линии. Отключение источника питания само по себе не означает, что объект безопасен для прикосновения. Разрядка и заземление выполняются в соответствии с установленной инструкцией, и только после подтверждения безопасного состояния разрешаются дальнейшие операции.

Кроме того, следует учитывать ограничения, установленные изготовителем кабеля и испытательной установки. Не каждый тип изоляции допускает одинаковые режимы испытаний. Правильный выбор методики позволяет снизить риск повреждения оборудования и обеспечить корректность диагностических результатов.

Развитие технологий испытания кабельных сетей

Современная энергетика предъявляет повышенные требования к надежности кабельной инфраструктуры. Расширение распределительных сетей, строительство новых промышленных объектов и увеличение нагрузки на существующие линии повышают значение регулярного контроля изоляции и обоснованного планирования технического обслуживания.

В этих условиях испытательные системы рассматриваются не как отдельное средство проверки, а как часть комплексной диагностической инфраструктуры. При выборе оборудования учитываются совместимость с кабельными линиями, возможности измерения и регистрации параметров, требования к безопасности и удобство выполнения работ.

Резонансная технология сохраняет практическое значение для тех испытательных задач, где ее принцип работы соответствует электрическим характеристикам объекта. При этом развитие диагностики связано не только с совершенствованием испытательных установок, но и с более точным выбором методов, улучшением организации измерений и систематизацией эксплуатационных данных.

Для предприятий важен подход, при котором каждый метод используется в пределах своей области применимости. Это помогает избежать необоснованных испытаний, рационально использовать диагностическое оборудование и получать результаты, которые можно корректно интерпретировать.

Заключение

Испытания кабельной изоляции необходимы для контроля состояния линий на этапах производства, монтажа, ремонта и эксплуатации. Резонансный принцип позволяет организовать высоковольтный испытательный режим с учетом емкостных характеристик кабеля и параметров испытательной цепи. При этом выбор установки должен опираться на требования конкретной методики и электрические характеристики объекта.

Резонансная испытательная система кабеля подбирается с учетом номинального напряжения, допустимой емкостной нагрузки, диапазона настройки, состава оборудования и условий эксплуатации. Перед приобретением важно уточнить технические характеристики конкретной модели и убедиться, что она подходит для предполагаемых испытательных задач.

Грамотная подготовка кабельной линии, корректное подключение установки, соблюдение требований безопасности и правильная интерпретация результатов помогают организовать испытания в контролируемых условиях. В сочетании с другими предусмотренными методами диагностики такой подход способствует повышению надежности кабельной инфраструктуры и обоснованному планированию технического обслуживания.
