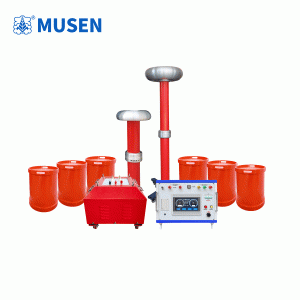

Резонансная испытательная система последовательного соединения: особенности применения при высоковольтных испытаниях

При испытании высоковольтного оборудования инженер сталкивается не только с необходимостью создать требуемое напряжение. Не менее важной задачей становится передача испытательной мощности объекту без неоправданного увеличения нагрузки на источник. Особенно заметна эта проблема при проверке кабельных линий большой протяжённости, ёмкостных объектов и отдельных видов высоковольтного оборудования.

Одним из технических решений в таких условиях является резонансная испытательная система последовательного соединения. Её принцип основан на использовании резонансного режима электрической цепи, при котором индуктивная и ёмкостная составляющие системы взаимодействуют между собой. Благодаря этому испытательное напряжение формируется непосредственно в резонансном контуре, а требования к источнику питания могут быть согласованы с характером испытуемого объекта.

Такой принцип особенно интересен для испытательных лабораторий, энергетических предприятий и организаций, выполняющих пусконаладочные и высоковольтные работы на объектах электроснабжения.

Почему классическая схема испытания не всегда оптимальна

Высоковольтные испытания требуют получения стабильного испытательного напряжения при одновременном соблюдении требований электробезопасности и контроля параметров объекта.

Для небольшого оборудования задача обычно не вызывает серьёзных организационных трудностей. Однако ситуация меняется, когда объект имеет значительную электрическую ёмкость. Типичным примером является силовой кабель большой длины.

При подаче переменного напряжения ёмкостный объект создаёт реактивную нагрузку. Чем больше ёмкость и чем выше частота, тем существеннее ток, необходимый для поддержания испытательного режима.

В результате источник испытательного напряжения должен обеспечивать не только требуемое напряжение, но и соответствующую мощность.

Резонансная технология позволяет изменить характер взаимодействия источника и объекта за счёт включения индуктивного элемента в испытательную цепь.

Физический принцип последовательного резонанса

Последовательный резонанс возникает в цепи, содержащей индуктивность и ёмкость, когда их реактивные сопротивления по абсолютной величине становятся сопоставимыми и компенсируют друг друга.

Упрощённо условие резонанса можно представить как:

Xₗ = Xc.

При таком режиме суммарное реактивное сопротивление последовательного контура уменьшается, а электрические параметры цепи начинают определяться главным образом активными потерями и характеристиками подключённого оборудования.

В практической испытательной системе это означает, что источник возбуждает резонансный процесс, а высокое напряжение формируется на испытуемой ёмкости и элементах контура.

При этом точные условия работы определяются параметрами конкретной системы, испытуемого объекта и выбранной методикой испытаний.

Что происходит при подключении кабельной линии

Кабельная линия с электрической точки зрения представляет собой распределённую ёмкость. При высоковольтном испытании эта особенность становится особенно заметной.

Если использовать обычный источник без учёта ёмкостного характера нагрузки, значительная часть энергии будет связана с реактивным током. Резонансная схема позволяет компенсировать соответствующую реактивную составляющую с помощью индуктивного элемента.

Для инженера это имеет практическое значение: система проектируется не просто как источник высокого напряжения, а как согласованный комплекс «источник — резонансный элемент — испытательный объект».

Именно согласование является одной из ключевых особенностей последовательной резонансной технологии.

Какие объекты могут испытываться

Область применения определяется конструкцией конкретной испытательной системы и её рабочими условиями. В энергетике резонансные комплексы могут использоваться для испытаний различных объектов, включая:

• силовые кабельные линии;
• элементы распределительных устройств;
• высоковольтные шины;
• отдельные виды трансформаторного оборудования;
• электрические машины;
• изоляционные конструкции;
• оборудование при заводских и приёмо-сдаточных испытаниях.

Для каждого объекта необходимо отдельно определить допустимую методику, испытательное напряжение, продолжительность воздействия и требования к диагностике.

Поэтому универсального режима испытания для всех перечисленных объектов не существует.

Последовательность проведения испытаний

Грамотно организованная процедура начинается не с включения источника высокого напряжения, а с анализа объекта.

Подготовительный этап

Перед испытанием инженер определяет электрическую схему, проверяет техническую документацию и устанавливает границы испытуемого участка.

Затем выполняются:

• визуальный осмотр;
• проверка заземления;
• контроль соединений;
• отключение оборудования, которое не должно участвовать в испытании;
• подготовка измерительных средств;
• проверка безопасности рабочей зоны.

Особое значение имеет правильное определение ёмкости объекта, поскольку она непосредственно влияет на настройку резонансного контура.

Настройка резонансного режима

После подключения объекта система переводится в рабочий режим.

Изменяя соответствующие параметры испытательной цепи, инженер добивается требуемого режима резонанса. После этого напряжение повышается контролируемым образом.

На протяжении процедуры контролируются основные электрические параметры и состояние объекта.

Завершение

После окончания выдержки напряжение снижается, объект отключается и разряжается.

Только после подтверждения безопасного состояния оборудования выполняются дальнейшие операции с испытательной схемой.

Почему резонанс особенно важен при испытании кабелей

Кабельная инфраструктура занимает всё более значительное место в современных распределительных системах. При реконструкции городских сетей, строительстве промышленных объектов и модернизации подстанций возрастает количество кабельных линий, которые необходимо проверять до ввода в эксплуатацию.

При увеличении длины кабеля возрастает и его суммарная ёмкость.

Это делает вопрос компенсации реактивной нагрузки особенно актуальным. Последовательный резонанс позволяет построить испытательную систему таким образом, чтобы её параметры соответствовали электрическим характеристикам конкретной линии.

В результате инженер получает возможность проводить контролируемое высоковольтное испытание без попытки решать задачу исключительно увеличением мощности источника.

Связь с испытанием электрической изоляции

Основной задачей высоковольтного испытания является проверка электрической прочности изоляционной системы в соответствии с принятой методикой.

В зависимости от объекта дополнительно могут выполняться:

• измерение сопротивления изоляции;
• оценка коэффициента диэлектрических потерь;
• диагностика частичных разрядов;
• проверка оболочки кабеля;
• измерение других электрических характеристик.

Каждый из этих методов даёт отдельную информацию.

Например, испытание повышенным напряжением показывает способность объекта выдерживать заданное воздействие, тогда как диагностика частичных разрядов позволяет исследовать локальные процессы в изоляции.

Поэтому резонансная испытательная система не заменяет другие методы диагностики, а обеспечивает необходимую основу для проведения определённого вида высоковольтного испытания.

Применение на подстанциях

На подстанции испытательная работа редко ограничивается одним устройством.

Перед вводом в эксплуатацию необходимо оценить состояние кабелей, распределительных устройств, трансформаторов, коммутационного оборудования и других элементов в соответствии с утверждённой программой.

В этом процессе резонансный комплекс может использоваться как один из элементов испытательной инфраструктуры.

Особенно важна организация работ при реконструкции действующих объектов. Испытываемый участок должен быть полностью отделён от оборудования, которое не предназначено для подачи испытательного напряжения.

Кроме того, необходимо учитывать реальные условия площадки: доступное пространство, конфигурацию кабельной линии, заземляющую систему и последовательность переключений.

Заводские и приёмо-сдаточные испытания

Резонансная технология имеет значение не только для эксплуатационных организаций.

При производстве электротехнического оборудования необходимо контролировать качество изоляции и подтверждать соответствие изделия установленным требованиям. На этапе приёмки инженерная организация, в свою очередь, должна убедиться, что смонтированный объект готов к дальнейшей эксплуатации.

В обоих случаях испытательная система должна обеспечивать воспроизводимую процедуру.

Это означает, что необходимо контролировать не только само напряжение, но и правильность подключения объекта, условия испытания, длительность воздействия и регистрацию результатов.

Частичные разряды как дополнительный диагностический инструмент

При оценке состояния высоковольтной изоляции всё большее внимание уделяется частичным разрядам.

Они могут быть связаны с локальными неоднородностями изоляции, воздушными включениями, дефектами монтажа или другими особенностями структуры диэлектрика.

Однако наличие частичных разрядов и прохождение испытания электрической прочности нельзя рассматривать как два противоположных результата.

Оборудование может выдержать заданное испытание, но при этом иметь признаки развивающегося дефекта, обнаруживаемого средствами диагностики частичных разрядов. И наоборот, особенности измерительной схемы должны учитываться при интерпретации результатов.

Поэтому в современной испытательной лаборатории разные методы целесообразно объединять в единую систему оценки технического состояния.

Практическая задача: испытание новой кабельной линии

Рассмотрим типовую инженерную ситуацию без привязки к конкретному объекту.

После завершения монтажа кабельной линии перед вводом в эксплуатацию необходимо подтвердить состояние изоляции.

Работа организуется следующим образом:

1. проверяется соответствие фактической схемы проектной документации;
2. определяется испытуемый участок;
3. выполняется предварительная диагностика;
4. устанавливается испытательная схема;
5. определяется режим резонанса;
6. напряжение повышается контролируемым образом;
7. объект выдерживается в установленном режиме;
8. фиксируются результаты;
9. напряжение снижается;
10. кабель разряжается и заземляется;
11. оформляется протокол испытаний.

Важный момент заключается в том, что результаты нельзя интерпретировать без учёта условий проведения. Оценка должна выполняться в соответствии с методикой и требованиями, применяемыми к конкретному типу кабеля.

Значение автоматизации

Современные испытательные комплексы всё чаще оснащаются средствами автоматического управления процессом.

Автоматизация позволяет уменьшить количество ручных операций при настройке режима, контролировать последовательность испытания и регистрировать измеряемые величины.

Для испытательных лабораторий это особенно важно при большом количестве однотипных процедур.

Однако автоматизация не отменяет инженерного анализа. Перед запуском испытания специалист должен определить правильную схему, убедиться в готовности объекта и оценить допустимость выбранного режима.

Автоматическая система управления является инструментом выполнения методики, а не заменой квалифицированного специалиста.

Что учитывать при выборе испытательной системы

Для энергетической компании или испытательной организации правильнее начинать выбор не с отдельных технических характеристик, а с перечня будущих задач.

Следует учитывать:

• типы предполагаемых объектов;
• ёмкостный характер нагрузки;
• диапазон испытательных задач;
• необходимость переменного высоковольтного испытания;
• возможность работы на стационарных и выездных объектах;
• требования к регистрации результатов;
• условия эксплуатации;
• особенности электроснабжения испытательной площадки;
• требования действующих нормативных документов.

Для кабельных линий особенно важным становится согласование параметров резонансного контура с электрической ёмкостью объекта.

Резонансные системы и развитие состояния энергетических сетей

Современное техническое обслуживание постепенно смещается от исключительно календарного подхода к управлению фактическим состоянием оборудования.

При этом высоковольтные испытания сохраняют своё значение, но становятся частью более широкой диагностической системы.

История испытаний кабелей, трансформаторов и распределительных устройств может использоваться совместно с результатами измерений изоляции, данными о ремонтах и другой эксплуатационной информацией.

Такой подход позволяет оценивать не только единичный результат, но и изменение состояния объекта во времени.

Итоговый инженерный взгляд

Резонансная испытательная система последовательного соединения представляет собой не просто источник высокого напряжения, а комплексное решение, в котором электрические параметры источника и испытуемого объекта согласуются посредством резонансного режима.

Наиболее очевидное практическое значение такая технология приобретает при работе с ёмкостными объектами, прежде всего кабельными линиями, где реактивная нагрузка существенно влияет на организацию испытаний.

Её применение позволяет выстроить контролируемую процедуру проверки электрической прочности, однако сам резонансный метод не следует рассматривать как универсальную диагностику изоляции. Для объективной оценки состояния высоковольтного оборудования необходимо сочетать испытания с другими предусмотренными методами — измерением сопротивления изоляции, диагностикой частичных разрядов, анализом диэлектрических характеристик и изучением эксплуатационной истории.

Именно комплексная организация испытаний превращает отдельную высоковольтную процедуру в полноценный инструмент технического контроля. Для подстанций, кабельных сетей, промышленных предприятий, испытательных лабораторий и производителей электротехнического оборудования такой подход становится важной частью безопасного ввода и последующей эксплуатации электроэнергетической инфраструктуры.
