Тестер выдерживаемого напряжения переменного/постоянного тока в системе контроля электрической изоляции

Надёжность высоковольтного оборудования определяется не только конструкцией аппарата, качеством монтажа или результатами визуального контроля. Существенную роль играет способность изоляционной системы сохранять электрическую прочность при воздействии напряжения, предусмотренного условиями эксплуатации и программой испытаний. Именно поэтому испытание повышенным напряжением остаётся одной из базовых процедур при производстве, вводе в эксплуатацию и техническом обслуживании электрооборудования.

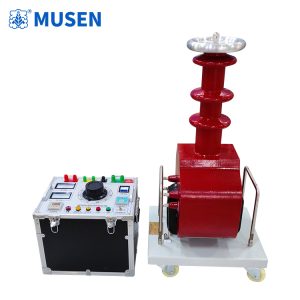

Тестер выдерживаемого напряжения переменного/постоянного тока применяется для проведения контролируемого электрического воздействия на испытуемый объект и оценки того, сохраняет ли его изоляция требуемую электрическую прочность. В зависимости от конструкции испытательной системы и установленной методики может использоваться переменное или постоянное напряжение.

Такой подход особенно востребован там, где необходимо проверить кабельные линии, электрооборудование распределительных устройств, элементы подстанций и другие объекты перед их эксплуатацией или после проведения ремонтных работ.

Что показывает испытание повышенным напряжением

Обычное измерение сопротивления изоляции позволяет получить важную информацию о состоянии диэлектрика, однако оно не полностью заменяет испытание повышенным напряжением.

Во время испытания изоляционная система подвергается электрическому воздействию, которое позволяет выявить дефекты, способные проявиться именно при повышенной электрической нагрузке. К ним могут относиться нарушения изоляции, последствия механических повреждений, загрязнение поверхности, ошибки монтажа и другие факторы.

При этом важно понимать принципиальное различие между диагностикой и испытанием электрической прочности. Испытание повышенным напряжением прежде всего отвечает на вопрос, выдерживает ли объект установленное воздействие без недопустимого пробоя или разрушения изоляции. Более глубокая диагностика требует применения дополнительных методов.

Переменное и постоянное напряжение: разные задачи одного испытательного комплекса

Выбор рода испытательного напряжения определяется характеристиками объекта и применяемой методикой.

Переменное напряжение широко используется при испытаниях оборудования, рассчитанного на работу в сетях переменного тока. Оно позволяет воспроизводить электрическое воздействие, близкое к эксплуатационному режиму, если это предусмотрено программой испытаний.

Постоянное напряжение применяется для тех объектов и методик, где такой режим является технически обоснованным. Особенно важно учитывать особенности кабельной изоляции и влияние длительности воздействия на распределение электрического поля.

Поэтому нельзя рассматривать переключение между AC и DC как универсальный способ повышения информативности проверки. Для каждого объекта необходимо выбирать метод испытания с учётом конструкции изоляции, рабочего напряжения, технической документации и действующих требований.

Как формируется испытательный процесс

Работа испытательной системы начинается задолго до подачи высокого напряжения. Значительная часть результата зависит от правильной подготовки.

Типовая последовательность включает:

1. определение объекта и цели испытания;
2. анализ технической документации;
3. визуальную проверку оборудования;
4. подготовку рабочего места;
5. проверку заземления и соединений;
6. подключение испытательной схемы;
7. выбор требуемого режима;
8. плавную подачу испытательного напряжения;
9. выдержку в установленном режиме;
10. контролируемое снижение напряжения;
11. разрядку объекта и восстановление безопасного состояния;
12. регистрацию и оформление результатов.

Такая последовательность особенно важна при выездных высоковольтных испытаниях, когда оборудование проверяется непосредственно на подстанции или промышленном объекте.

Испытание кабельных линий

Кабель является одним из наиболее важных объектов для применения испытательного оборудования.

В процессе транспортировки, прокладки, монтажа и подключения кабельная линия подвергается различным механическим и эксплуатационным воздействиям. Повреждение оболочки или изоляции может возникнуть на отдельном участке и не всегда обнаруживается обычным осмотром.

Перед вводом кабельной линии в эксплуатацию необходимо подтвердить соответствие её состояния установленным требованиям.

При испытании анализируется поведение всей подготовленной цепи. Особое внимание уделяется правильности подключения, разделению испытываемого участка и исключению влияния подключённых элементов, которые не должны участвовать в процедуре.

Для сложных кабельных систем важно также учитывать конструкцию изоляции и допустимость выбранного метода испытания.

Роль испытаний на подстанциях

На подстанции испытание электрической прочности может быть частью более широкой программы контроля.

В состав работ могут входить проверки:

• силовых кабелей;
• распределительных устройств;
• отдельных коммутационных аппаратов;
• трансформаторного оборудования;
• вводов и изоляционных элементов;
• вторичных и вспомогательных цепей в соответствии с их назначением.

При этом испытание выдерживаемого напряжения не должно проводиться изолированно от остальных диагностических процедур. Инженер получает значительно более объективную картину, если сопоставляет результаты испытания изоляции, визуального осмотра, измерений и, когда это предусмотрено программой, контроля частичных разрядов.

Почему испытание нельзя заменять только измерением сопротивления изоляции

Сопротивление изоляции является важным диагностическим показателем, но отражает только определённую сторону состояния диэлектрика.

Например, изменение сопротивления может быть связано с увлажнением, загрязнением, старением или особенностями поверхности. Испытание повышенным напряжением решает другую задачу — проверяет способность изоляционной системы выдерживать заданное электрическое воздействие.

В инженерной практике эти методы следует рассматривать как взаимодополняющие.

Измерение сопротивления изоляции → испытание электрической прочности → дополнительные диагностические методы → комплексная оценка состояния.

Такой порядок позволяет снизить вероятность неправильной интерпретации единичного результата.

Связь с диагностикой частичных разрядов

Частичные разряды являются одним из важных признаков локальных дефектов изоляционной системы. Однако их регистрация и испытание электрической прочности имеют разные цели.

При исследовании частичных разрядов специалист анализирует локальные процессы в изоляции и характер их проявления. При испытании повышенным напряжением контролируется способность объекта выдержать установленное воздействие.

В некоторых испытательных лабораториях эти процедуры могут входить в единую программу контроля, но они не являются взаимозаменяемыми.

Это особенно важно при диагностике высоковольтных кабелей, трансформаторов, GIS и другого оборудования, где состояние изоляции определяется совокупностью факторов.

Применение при производстве электротехнического оборудования

На предприятии-изготовителе испытание электрической прочности является частью производственного контроля, если оно предусмотрено технологическим процессом и нормативной документацией.

Здесь главная задача заключается не в поиске единичного «плохого» изделия, а в обеспечении воспроизводимой процедуры проверки.

Испытательное оборудование должно позволять организовать:

• контролируемую подачу напряжения;
• безопасное подключение объекта;
• наблюдение за процессом;
• регистрацию результатов;
• соблюдение установленной последовательности операций.

Для серийного производства особенно важна единообразная организация испытаний. Она облегчает оформление протоколов и последующий анализ результатов.

Высоковольтные испытания после ремонта

После ремонта электрического оборудования возникает отдельная диагностическая задача.

Замена элемента изоляции, восстановление кабельной линии, ремонт коммутационного аппарата или другие работы могут изменить электрическое состояние объекта. Поэтому программа послеремонтных испытаний должна учитывать характер выполненных операций.

Не следует автоматически повторять весь комплекс заводских процедур. Сначала определяется, какие элементы были затронуты ремонтом и какие риски возникли при проведении работ.

На основании этого формируется программа контроля, в которую при необходимости включается испытание повышенным напряжением.

Безопасность как часть технической методики

Высоковольтное испытание невозможно рассматривать только как измерительную операцию. Это работа с потенциально опасным электрическим воздействием, поэтому организационные меры являются частью самой методики.

До начала испытания необходимо определить границы рабочей зоны, проверить заземление, исключить присутствие посторонних лиц и убедиться в правильности схемы подключения.

После окончания испытания нельзя сразу прикасаться к объекту. Ёмкостные элементы, прежде всего длинные кабельные линии, могут сохранять электрический заряд после отключения источника.

Поэтому обязательными этапами являются снижение напряжения, разрядка объекта и проверка безопасного состояния перед снятием соединений.

Как использовать результаты в системе эксплуатации

Результат высоковольтного испытания имеет максимальную ценность тогда, когда он сохраняется в истории объекта.

Для систем электроснабжения целесообразно формировать архив, содержащий:

• дату испытания;
• идентификацию объекта;
• условия проведения;
• применённую методику;
• полученные результаты;
• сведения о предыдущих проверках;
• информацию о ремонтах и изменениях конструкции.

Такой подход соответствует развитию системы управления техническим состоянием оборудования.

Если через несколько лет проводится повторная проверка, специалист может оценить не только соответствие текущего результата установленным требованиям, но и историю эксплуатации объекта.

Где особенно востребован такой подход

Испытательные системы переменного и постоянного напряжения находят применение в разных сегментах электроэнергетики:

• на объектах генерации;
• в распределительных сетях;
• на трансформаторных и распределительных подстанциях;
• в кабельных хозяйствах;
• на промышленных предприятиях;
• в испытательных лабораториях;
• при производстве электротехнического оборудования;
• при приёмке и вводе новых энергетических объектов;
• во время планового и послеремонтного обслуживания.

Для энергетических компаний особенно актуально сочетание периодических испытаний с программами технического обслуживания и состояниевой диагностики.

Как меняется подход к испытаниям

Современная электроэнергетика постепенно переходит от исключительно календарного обслуживания к оценке фактического технического состояния оборудования.

Это не означает отказа от регламентированных испытаний. Напротив, результаты измерений становятся частью более широкой информационной системы.

Данные о высоковольтных испытаниях могут сопоставляться с результатами диагностики изоляции, анализом эксплуатационных режимов, сведениями о ремонтах и другими техническими показателями.

Так формируется история состояния конкретного объекта, которая помогает специалистам принимать более обоснованные решения о дальнейшей эксплуатации, ремонте или дополнительной диагностике.

На что обратить внимание при организации испытательной работы

Выбор испытательного оборудования целесообразно начинать с анализа задач лаборатории или эксплуатационной службы.

Необходимо определить:

Объекты контроля

Будут ли основными объектами кабели, коммутационная аппаратура, трансформаторное оборудование или изделия электротехнического производства.

Виды испытаний

Следует заранее определить, какие процедуры предусмотрены нормативной и эксплуатационной документацией и требуется ли переменное, постоянное либо иное испытательное воздействие.

Условия работы

Для стационарной лаборатории и выездной испытательной бригады требования к организации процесса могут существенно различаться.

Регистрация результатов

При регулярном контроле желательно обеспечить удобное документирование результатов, поскольку данные должны использоваться не только для текущей проверки, но и при последующем техническом анализе.

Перспективы применения

Развитие распределительных сетей, увеличение протяжённости кабельных линий, рост требований к надёжности подстанционного оборудования и распространение цифрового контроля состояния изоляции повышают значение качественных испытательных процедур.

При этом главная тенденция заключается не в простом увеличении количества измерений. Более важным становится правильное объединение различных методов диагностики.

Тестер выдерживаемого напряжения переменного/постоянного тока в такой системе выполняет конкретную функцию — позволяет организовать контролируемое испытание электрической прочности. Его результаты приобретают наибольшую практическую ценность в сочетании с измерением сопротивления изоляции, визуальным контролем, диагностикой частичных разрядов и анализом эксплуатационной истории.

Именно комплексный подход позволяет перейти от формальной проверки оборудования к технически обоснованной оценке состояния электрической изоляции. Для подстанций, кабельных сетей, испытательных лабораторий и предприятий электротехнической промышленности это становится важным условием безопасной и предсказуемой эксплуатации оборудования.
