Тестер вакуумных камер: диагностика вакуумных выключателей в системе высоковольтных испытаний

Надёжность вакуумного выключателя определяется не только исправностью механизма привода и состоянием контактной системы. Для оборудования среднего и высокого напряжения принципиальное значение имеет состояние вакуумной камеры. Именно внутри неё происходит гашение электрической дуги при отключении цепи, поэтому нарушение вакуума способно изменить электрические характеристики аппарата и повысить требования к его дальнейшей диагностике.

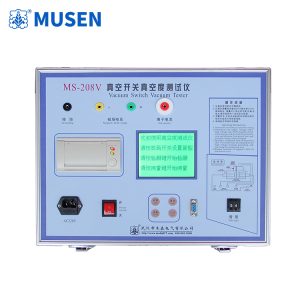

В эксплуатационной практике это создаёт важную задачу: как проверить состояние вакуумной камеры без разборки выключателя и как отделить проблему вакуумной изоляции от других возможных неисправностей? Одним из специализированных решений является Тестер вакуумных камер, предназначенный для контроля состояния вакуумных камер в составе соответствующей программы электрических испытаний.

Почему состояние вакуумной камеры нельзя оценивать только по работе выключателя

Вакуумный выключатель может внешне работать нормально: привод выполняет операцию включения и отключения, контакты перемещаются, а механическая часть не демонстрирует очевидных отклонений. Однако механическая исправность ещё не означает, что внутренняя изоляционная среда вакуумной камеры находится в требуемом состоянии.

В процессе эксплуатации камера подвергается электрическим и механическим воздействиям. При нарушении герметичности изменяются условия, в которых происходит гашение дуги и восстанавливается электрическая прочность промежутка между контактами.

Поэтому диагностика должна включать не только механические проверки, но и электрический контроль вакуумной камеры.

Особенно актуально это при:

• плановом техническом обслуживании выключателей;
• проведении высоковольтных испытаний;
• вводе нового оборудования в эксплуатацию;
• ремонте распределительных устройств;
• проверке оборудования после длительной эксплуатации;
• обследовании выключателей при подозрении на изменение состояния вакуумной камеры.

Физический принцип контроля

Вакуумная камера представляет собой герметичную конструкцию с контактами и изоляционными элементами. При исправном вакууме электрическая прочность межконтактного промежутка существенно отличается от характеристик газовой среды при обычном давлении.

Именно это физическое свойство используется в диагностике.

При испытании к определённым выводам вакуумной камеры прикладывается испытательное напряжение в соответствии с установленной методикой. Специалист наблюдает за поведением изоляционного промежутка и оценивает результат испытания.

Если вакуумная камера потеряла герметичность, электрические характеристики промежутка изменяются. В зависимости от характера дефекта это может проявляться при соответствующем высоковольтном испытании.

Тестер вакуумных камер в таком процессе выступает как специализированное средство контроля, позволяющее организовать проверку вакуумной изоляции в условиях испытательной лаборатории или при техническом обслуживании электрического оборудования.

При этом конкретный порядок испытаний, уровень испытательного воздействия и критерии оценки должны определяться документацией на оборудование и применяемыми нормативными требованиями. Универсальные значения для всех конструкций вакуумных выключателей использовать некорректно.

Чем проверка вакуума отличается от обычной проверки изоляции

На практике эти методы могут использоваться рядом, но решают разные задачи.

Проверка сопротивления изоляции позволяет оценить состояние определённых изоляционных элементов электрической цепи. Испытание повышенным напряжением предназначено для проверки электрической прочности изоляционной системы в предусмотренных условиях.

Контроль вакуумной камеры имеет более узкую цель — оценить состояние внутренней вакуумной среды и связанной с ней электрической прочности межконтактного промежутка.

Поэтому при комплексном обследовании выключателя целесообразно рассматривать несколько диагностических процедур одновременно:

Такое разделение помогает правильно интерпретировать результаты и не делать вывод о состоянии всего выключателя на основании одного измерения.

Как выглядит инженерная процедура испытания

В реальной лабораторной работе диагностика начинается задолго до включения испытательной установки.

Подготовка оборудования

Сначала определяется тип и конструкция выключателя, изучается техническая документация и устанавливается конкретная диагностическая задача. Затем оборудование выводится из рабочего состояния в соответствии с правилами организации безопасных работ.

После этого проверяется состояние внешних соединений, изоляционных элементов и доступных частей выключателя.

Проведение электрического испытания

Следующий этап связан непосредственно с проверкой вакуумной камеры. Испытательное воздействие подаётся в соответствии с выбранной методикой, после чего фиксируется поведение объекта испытания.

Задача специалиста заключается не только в регистрации результата, но и в правильной его интерпретации. При получении неудовлетворительного или неоднозначного результата необходимо учитывать возможность влияния внешней изоляции, загрязнения, условий подключения и других факторов.

Анализ результата

Если результат вызывает сомнение, инженер может провести повторное испытание после проверки схемы подключения и состояния объекта. При необходимости контроль вакуумной камеры дополняется другими диагностическими процедурами.

Такой алгоритм особенно важен для высоковольтных испытательных лабораторий, где любое заключение должно опираться на воспроизводимую методику.

Где применяется диагностика вакуумных камер

Наиболее очевидная область применения — распределительные устройства с вакуумными выключателями. Они используются в различных системах электроснабжения, поэтому проверка вакуумной камеры может быть востребована на подстанциях, промышленных предприятиях, энергетических объектах и в распределительных сетях.

В рамках обслуживания электрических сетей диагностика может выполняться при плановом обследовании коммутационного оборудования. Для ремонтных организаций она актуальна после проведения технических работ, когда требуется проверить состояние выключателя перед возвращением в эксплуатацию.

Для предприятий — производителей коммутационной аппаратуры подобные испытания могут использоваться в процессе производственного контроля и исследовательских работ. Конкретный набор испытаний при этом определяется конструкцией изделия и требованиями соответствующей технической документации.

Связь с общей диагностикой высоковольтного оборудования

Важно не воспринимать вакуумную камеру как изолированный объект. Она является частью коммутационного аппарата, который, в свою очередь, входит в состав распределительного устройства и всей системы электроснабжения.

Поэтому результаты испытания должны рассматриваться вместе с другими данными.

Например, при обследовании подстанции специалисты могут одновременно анализировать:

• состояние коммутационного оборудования;
• характеристики электрической изоляции;
• результаты высоковольтных испытаний;
• работу механизма привода;
• состояние контактной системы;
• результаты предыдущих проверок;
• эксплуатационную историю оборудования.

Так формируется более полная картина технического состояния.

Для крупных сетевых организаций такой подход соответствует логике состояния-ориентированного обслуживания, при котором решение о дальнейшем обследовании или ремонте принимается с учётом фактических диагностических данных.

Вакуумная камера и частичные разряды: почему методы нельзя смешивать

В технических публикациях вакуумные испытания иногда рассматриваются вместе с диагностикой частичных разрядов, однако это разные направления.

Частичный разряд представляет собой локальный электрический разряд, который не приводит к полному пробою изоляции. Его регистрация используется для поиска и оценки определённых дефектов изоляционной системы.

Проверка вакуумной камеры отвечает на другой вопрос — сохраняет ли вакуумный промежуток необходимые изоляционные свойства в рамках применяемой процедуры.

Поэтому Тестер вакуумных камер не следует рассматривать как универсальный прибор для всех видов диагностики высоковольтной аппаратуры. Его назначение связано прежде всего с контролем вакуумных камер, тогда как для кабелей, трансформаторов, GIS и других объектов применяются соответствующие методы электрической и изоляционной диагностики.

Значение для состояния-ориентированного обслуживания

Современная эксплуатация электрических сетей постепенно развивается в сторону состояния-ориентированного обслуживания. Смысл такого подхода заключается в том, чтобы учитывать фактическое техническое состояние оборудования при планировании дальнейших работ.

Для вакуумных выключателей это означает накопление диагностической истории. Результаты предыдущих испытаний позволяют сравнивать последующие измерения и оценивать изменения состояния оборудования.

Особенно полезно это для объектов, где распределительное устройство работает в течение длительного времени и от его исправности зависит питание ответственных потребителей.

При этом периодические испытания не исключают необходимость соблюдения эксплуатационных регламентов. Напротив, диагностические данные помогают дополнить предусмотренную программу технического обслуживания объективной информацией.

Как выбрать организацию испытаний

Для энергетической компании или испытательной лаборатории главным вопросом является не только наличие оборудования, но и правильность всей процедуры.

Перед организацией контроля необходимо определить:

1. какой тип вакуумного выключателя подлежит испытанию;
2. какая техническая документация распространяется на конкретную конструкцию;
3. какая методика должна применяться;
4. какие дополнительные проверки необходимо выполнить;
5. каким образом фиксируются и архивируются результаты;
6. какие действия предусмотрены при неоднозначном результате.

Для производителей коммутационного оборудования, инженерных компаний, подрядчиков, сервисных организаций и международных закупщиков такой подход позволяет рассматривать испытательную систему как часть общей инфраструктуры контроля качества и технической диагностики, а не как отдельный измерительный прибор.

Перспектива развития диагностики вакуумных выключателей

Расширение применения вакуумных коммутационных аппаратов повышает значение методов контроля их состояния. Одновременно развивается цифровая регистрация результатов испытаний, автоматизация измерительных процедур и ведение электронных диагностических архивов.

В дальнейшем значение будет иметь не только отдельный результат испытания, но и возможность сопоставлять данные разных периодов эксплуатации. Это создаёт основу для более точного планирования технического обслуживания и перехода от исключительно календарного подхода к управлению ресурсом оборудования на основании диагностической информации.

В этом контексте Тестер вакуумных камер занимает конкретное место в системе высоковольтной диагностики. Его применение позволяет сосредоточиться на одном из наиболее важных элементов вакуумного выключателя — состоянии внутренней вакуумной изоляции.

Для электросетевых компаний, подстанций, испытательных лабораторий, производителей распределительного оборудования и инженерных организаций практическая ценность такого контроля заключается прежде всего в получении дополнительной информации о состоянии коммутационного аппарата. В сочетании с проверкой изоляции, механической части, электрических характеристик и другими предусмотренными испытаниями это формирует более последовательный подход к эксплуатации и техническому обслуживанию высоковольтного оборудования.
