Тестер внутреннего сопротивления батареи: диагностика и контроль состояния аккумуляторных систем

Надёжность аккумуляторных батарей имеет большое значение для объектов, где необходимо поддерживать электропитание при отключении основной сети. Источники бесперебойного питания, системы оперативного тока на подстанциях, телекоммуникационное оборудование и промышленные комплексы зависят от исправности аккумуляторов и их способности обеспечивать требуемую автономность. При этом внешнего осмотра и измерения напряжения недостаточно для полноценной оценки технического состояния батареи.

В процессе эксплуатации аккумуляторные элементы подвергаются электрохимическим изменениям, которые могут влиять на их рабочие характеристики. Постепенное старение, ухудшение состояния электродов, изменения электролита и проблемы с контактными соединениями способны сопровождаться изменением внутреннего сопротивления. Регулярный контроль этого параметра помогает обнаруживать отклонения и определять необходимость дополнительных проверок.

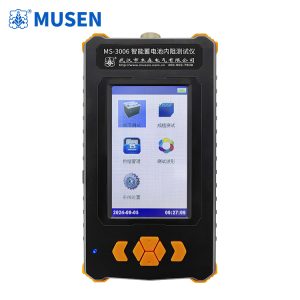

Тестер внутреннего сопротивления батареи предназначен для измерения внутреннего сопротивления аккумуляторов и, в зависимости от конструкции, контроля напряжения и регистрации результатов. Такое оборудование применяется при техническом обслуживании батарейных систем, входном контроле аккумуляторов и диагностике источников резервного питания. Полученные данные позволяют сравнивать состояние отдельных элементов и отслеживать изменения их характеристик в течение срока эксплуатации.

Почему важно измерять внутреннее сопротивление аккумулятора

Внутреннее сопротивление отражает особенности прохождения электрического тока внутри аккумуляторного элемента. Оно зависит от электрохимических процессов, свойств электродов, характеристик электролита и состояния внутренних проводящих компонентов. На результаты также могут влиять температура, степень заряда и особенности конструкции батареи.

При увеличении внутреннего сопротивления аккумулятор может сильнее терять напряжение под нагрузкой. В определённых условиях это ограничивает способность батареи обеспечивать необходимый ток и может сопровождаться дополнительным нагревом. Для систем резервного питания подобные изменения особенно важны, поскольку аккумулятор должен сохранять работоспособность в момент, когда основной источник энергии недоступен.

Однако изменение внутреннего сопротивления не всегда однозначно указывает на конкретную неисправность. Например, отклонение может быть связано как с постепенным старением аккумулятора, так и с ухудшением контакта на его выводах. Поэтому результаты измерения необходимо оценивать вместе с другими показателями и условиями эксплуатации.

Особую ценность имеет регулярное сравнение результатов. Если сопротивление отдельного элемента постепенно увеличивается или заметно отличается от показателей аналогичных аккумуляторов в одной группе, это может стать основанием для дополнительной диагностики. Такой подход позволяет выявлять потенциальные проблемы до появления очевидных признаков ухудшения работы батареи.

Принцип работы тестера внутреннего сопротивления

Современные измерительные приборы определяют внутреннее сопротивление с помощью предусмотренного конструкцией метода. В зависимости от модели может использоваться переменный измерительный сигнал или другой способ оценки электрической реакции аккумулятора. Прибор обрабатывает полученные данные и отображает результат на дисплее.

Некоторые тестеры дополнительно измеряют напряжение аккумулятора, что позволяет одновременно получать несколько диагностических показателей. Более функциональные устройства могут сохранять результаты, присваивать измерениям идентификаторы и передавать данные для дальнейшей обработки. Наличие таких возможностей зависит от конкретной модели.

Тестер внутреннего сопротивления батареи помогает стандартизировать измерительную процедуру и уменьшить влияние субъективной оценки оператора. При этом точность результата зависит не только от самого прибора, но и от правильности подключения, состояния измерительных проводов, температуры аккумулятора и соблюдения инструкции.

Необходимо учитывать, что значения, полученные разными измерительными методами, не всегда можно напрямую сравнивать. Даже для одинаковых аккумуляторов результаты могут различаться при использовании приборов с разными принципами измерения. Поэтому для наблюдения за изменениями состояния батареи желательно применять один и тот же метод и проводить измерения в сопоставимых условиях.

Основные области применения оборудования

Аккумуляторы используются в энергетике, промышленности, телекоммуникациях и других сферах, где требуется автономное электропитание. В таких системах отказ одного элемента способен снизить надёжность всей батарейной группы. Измерение внутреннего сопротивления помогает специалистам контролировать состояние аккумуляторов и определять приоритеты технического обслуживания.

Диагностика источников бесперебойного питания

Источники бесперебойного питания обеспечивают временное электроснабжение оборудования при исчезновении основного питания. Они применяются в центрах обработки данных, медицинских и промышленных комплексах, телекоммуникационных узлах и системах управления.

В ходе обслуживания необходимо оценивать состояние аккумуляторов, которые должны обеспечивать работу подключённой нагрузки в предусмотренный период. Измерение внутреннего сопротивления позволяет выявлять элементы с отклоняющимися характеристиками и определять необходимость дополнительной проверки.

При этом нормальное значение сопротивления не гарантирует, что батарея способна обеспечить требуемое время автономной работы. Для подтверждения доступной ёмкости и работоспособности под нагрузкой могут потребоваться отдельные испытания.

Контроль аккумуляторных систем на подстанциях

На электрических подстанциях батарейные системы используются для питания релейной защиты, цепей управления, сигнализации и коммутационного оборудования. Они должны сохранять работоспособность в ситуациях, когда основное электроснабжение нарушено.

При плановом обслуживании специалисты проверяют отдельные элементы и соединения, оценивают напряжение и анализируют другие доступные показатели. Тестер внутреннего сопротивления батареи позволяет сопоставлять характеристики аккумуляторов в составе одной группы и обнаруживать элементы, которые требуют более внимательного обследования.

Если результаты одного элемента существенно отличаются от показателей остальных, необходимо проверить качество контактов, условия эксплуатации и состояние самого аккумулятора. Решение о замене принимают с учётом технических требований и результатов дополнительных испытаний.

Обслуживание телекоммуникационного и промышленного оборудования

Телекоммуникационные станции, системы автоматики и промышленные установки могут использовать аккумуляторы для резервного питания критически важных компонентов. В таких условиях регулярная диагностика помогает планировать обслуживание и снижать риск неожиданного отказа батарейной системы.

При большом количестве аккумуляторов ручное ведение записей затрудняет сравнение результатов за длительный период. Если тестер поддерживает сохранение и экспорт данных, специалистам проще формировать историю измерений, отслеживать изменения и выявлять элементы с нестабильными характеристиками.

Входной контроль и проверка после обслуживания

Измерение внутреннего сопротивления может применяться при приёмке новых аккумуляторов, после монтажа и в рамках плановых проверок. Сравнение однотипных элементов помогает обнаруживать существенные различия в их характеристиках ещё до ввода батарейной группы в эксплуатацию.

При этом измерение следует рассматривать как один из этапов контроля. Для принятия окончательного решения о пригодности аккумулятора необходимо учитывать документацию изготовителя, состояние корпуса и выводов, напряжение, результаты других испытаний и требования конкретной системы питания.

Как правильно проводить измерения

Достоверность результатов зависит от подготовки аккумулятора, состояния измерительных принадлежностей и соблюдения установленной процедуры. Перед началом работы необходимо определить тип батареи, проверить совместимость прибора и убедиться, что его диапазоны измерения соответствуют характеристикам объекта.

Подготовка обычно включает несколько последовательных действий:

1. Идентификация аккумулятора. Уточняют тип, номинальные параметры и доступную историю эксплуатации.

2. Осмотр корпуса и контактов. Проверяют отсутствие видимых повреждений, загрязнений и признаков ухудшения соединений.

3. Проверка тестера. Оценивают состояние измерительных проводов, зажимов и других принадлежностей.

4. Подключение прибора. Устанавливают измерительные контакты в соответствии с инструкцией и соблюдают полярность, если она предусмотрена методом измерения.

5. Выполнение измерения. Получают значение внутреннего сопротивления и дополнительные параметры, если они поддерживаются прибором.

6. Регистрация результата. Записывают данные с указанием идентификатора аккумулятора, даты и условий проверки.

Если полученное значение заметно отличается от ожидаемого, сначала необходимо убедиться в надёжности контакта и правильности подключения. При необходимости измерение повторяют в соответствии с инструкцией. Если отклонение сохраняется, аккумулятор подвергают дополнительной диагностике.

Для сравнения результатов важно по возможности поддерживать одинаковые условия измерения. Существенные различия температуры, степени заряда или методики могут повлиять на показания и затруднить оценку фактического изменения состояния батареи.

Как интерпретировать результаты измерения

Внутреннее сопротивление наиболее полезно при сравнении показателей одного аккумулятора в разные периоды эксплуатации или нескольких однотипных элементов в одинаковых условиях. Постепенное увеличение значения может указывать на изменение характеристик батареи, а заметное отличие от других элементов группы — служить поводом для дополнительной проверки.

При этом универсального допустимого значения для всех аккумуляторов не существует. Характеристики зависят от технологии производства, номинальной ёмкости, конструкции, температуры и условий эксплуатации. Поэтому при оценке необходимо использовать техническую документацию изготовителя и критерии, принятые для конкретного типа батареи.

Важно также различать измерение внутреннего сопротивления и проверку ёмкости. Эти процедуры оценивают разные характеристики аккумулятора. Даже если результат измерения сопротивления соответствует ожидаемому диапазону, это не доказывает, что батарея сможет обеспечивать необходимую нагрузку в течение установленного времени.

Для более полной оценки специалисты могут учитывать напряжение, результаты испытаний под нагрузкой, фактическую продолжительность автономной работы и историю технического обслуживания. Комплексный подход позволяет избежать решений, основанных исключительно на одном показателе.

Как выбрать тестер для аккумуляторных систем

При выборе измерительного оборудования необходимо учитывать тип обслуживаемых батарей, диапазон их напряжения и условия проведения работ. Прибор, подходящий для проверки отдельных аккумуляторных элементов, может не соответствовать требованиям диагностики крупных батарейных групп.

При оценке тестера внутреннего сопротивления батареи следует обратить внимание на несколько характеристик:

• Диапазон измерения сопротивления. Он должен соответствовать ожидаемым значениям для проверяемой технологии аккумуляторов.

• Диапазон напряжения. Необходимо проверить, рассчитан ли прибор на измерение отдельных элементов или всей батарейной системы.

• Точность и разрешение. Эти параметры определяют возможности обнаружения изменений и сравнения результатов.

• Метод измерения. Следует уточнить принцип работы прибора и факторы, которые могут влиять на показания.

• Совместимость с типами аккумуляторов. Необходимо проверить, для каких технологий и условий эксплуатации предусмотрено применение устройства.

• Функции регистрации данных. Память, передача результатов и формирование отчётов полезны при обслуживании большого количества элементов.

• Удобство подключения. Конструкция щупов и зажимов должна соответствовать условиям работы и обеспечивать надёжный контакт.

• Безопасность эксплуатации. Важно учитывать допустимые напряжения, ограничения по подключению и требования инструкции.

Для предприятий, которые регулярно проверяют большое количество аккумуляторов, полезны функции систематизации результатов. Они упрощают сравнение элементов, формирование отчётов и планирование дальнейшего обслуживания.

Перед приобретением также следует изучить комплектность поставки, требования к эксплуатации и доступность технической поддержки. Приоритетом должно быть соответствие характеристик прибора реальным задачам, а не только количество дополнительных функций.

Безопасность при работе с аккумуляторами

Аккумуляторные батареи могут отдавать значительный ток даже при сравнительно низком напряжении. Поэтому случайное короткое замыкание выводов способно вызвать сильный нагрев, повреждение соединений и другие опасные последствия. Некоторые типы аккумуляторов также требуют дополнительных мер предосторожности из-за особенностей электролита и возможного газовыделения.

Перед измерением необходимо осмотреть корпус и выводы, убедиться в исправности тестера и использовать подходящие измерительные принадлежности. Следует исключить возможность случайного замыкания контактов металлическими предметами и соблюдать требования изготовителя батареи.

При работе с батарейными сборками важно учитывать напряжение всей системы, даже если измерение проводится на отдельных элементах. Подключение и отключение оборудования выполняют в соответствии с правилами электробезопасности предприятия.

Если обнаружены повреждения корпуса, утечка электролита, перегрев или другие признаки неисправности, необходимо прекратить работу и действовать по установленной процедуре. Продолжать измерения без оценки состояния аккумулятора и возможных рисков недопустимо.

Значение контроля внутреннего сопротивления для технического обслуживания

Регулярное измерение внутреннего сопротивления помогает получать объективные данные о состоянии аккумуляторных элементов и выявлять изменения их характеристик в процессе эксплуатации. Особенно полезен такой контроль для систем резервного питания, в которых отказ батареи может привести к нарушению работы оборудования.

Тестер внутреннего сопротивления батареи позволяет сравнивать показатели отдельных аккумуляторов, отслеживать изменения во времени и определять необходимость дополнительной диагностики. Его эффективность зависит от правильного выбора измерительного метода, соблюдения условий испытания и корректной интерпретации полученных результатов.

Для поддержания надёжности аккумуляторных систем рекомендуется вести историю измерений, регулярно проверять состояние соединений и при необходимости дополнять контроль внутреннего сопротивления испытаниями напряжения и ёмкости. Такой подход помогает своевременно выявлять отклонения, обоснованно планировать обслуживание и поддерживать готовность оборудования к работе в условиях перебоев электроснабжения.
