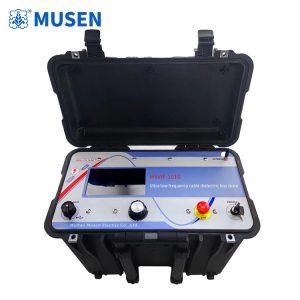

Тестер диэлектрических потерь на сверхнизких частотах (VLF) MSVlF-101G для диагностики кабельной изоляции

Надёжность кабельных линий определяется не только качеством монтажа и правильностью выбора электротехнических материалов. В процессе эксплуатации изоляция подвергается воздействию электрического поля, нагрева, влаги, механических нагрузок и других факторов. Постепенное изменение её свойств может долгое время не проявляться внешне, но при этом ухудшать электрические характеристики кабеля.

Именно поэтому в современной практике технической диагностики всё большее значение приобретают методы, позволяющие оценивать состояние изоляции без необоснованного увеличения испытательной нагрузки. Одним из инструментов такого подхода является Тестер диэлектрических потерь на сверхнизких частотах (VLF) MSVlF-101G, применение которого связано с анализом характеристик электрической изоляции при испытаниях на сверхнизкой частоте.

Почему диэлектрические потери важны при диагностике изоляции

Любая реальная изоляционная система обладает не только активными, но и ёмкостными свойствами. Под воздействием переменного электрического поля происходят процессы поляризации, перераспределения зарядов и потери части энергии.

Одним из параметров, используемых для оценки состояния изоляции, является тангенс угла диэлектрических потерь. Его изменение может быть связано с ухудшением структуры изоляционного материала, увлажнением, старением или другими процессами, происходящими внутри изоляционной системы.

При этом отдельное измерение не всегда даёт исчерпывающую картину. Для инженерной диагностики значительно полезнее сопоставлять полученные результаты с предыдущими измерениями, конструкцией объекта, условиями эксплуатации и другими диагностическими признаками.

Особенности испытаний на сверхнизкой частоте

При проверке длинных кабельных линий возникает практическая проблема: кабель представляет собой значительную электрическую ёмкость. При стандартной промышленной частоте работа с таким объектом может предъявлять высокие требования к испытательной установке и источнику энергии.

Испытания на сверхнизкой частоте позволяют использовать другой подход к организации диагностического процесса. При существенно меньшей частоте изменяется характер ёмкостной нагрузки объекта, что делает VLF-методы востребованными при диагностике протяжённых кабельных систем.

Для специалиста это означает возможность проводить более целенаправленное исследование состояния изоляции, особенно когда объект имеет значительную длину и сложную структуру.

Что можно оценивать в процессе диагностики

При проведении измерений специалисты обращают внимание на совокупность электрических характеристик объекта. В зависимости от применяемой методики могут анализироваться:

• значение диэлектрических потерь;
• изменение параметров при испытательном воздействии;
• характер электрического поведения изоляции;
• стабильность измеряемых показателей;
• различия между отдельными этапами диагностики.

Полученная информация используется не как самостоятельный «диагноз», а как часть технической оценки состояния кабельной линии.

Практическая задача для кабельного хозяйства

Наиболее очевидная область применения VLF-технологии — кабельные линии, работающие в системах передачи и распределения электроэнергии.

После монтажа кабеля специалисты должны убедиться в корректности выполненных работ. В процессе эксплуатации задача меняется: необходимо своевременно выявлять признаки изменения состояния изоляции и принимать решение о дальнейшей эксплуатации объекта.

Особенно актуальным такой подход становится для протяжённых подземных кабельных линий, где визуальный контроль практически не позволяет получить информацию о состоянии всей изоляционной системы.

Использование специализированного измерительного оборудования позволяет организовать диагностический процесс непосредственно вокруг электрических характеристик кабеля.

Связь с высоковольтными испытаниями

Диэлектрические измерения не следует рассматривать отдельно от общей системы высоковольтной диагностики.

В испытательной лаборатории или эксплуатационной организации кабель может проходить комплекс процедур, включающий проверку электрической прочности, измерение параметров изоляции и, при необходимости, диагностику частичных разрядов.

При проведении высоковольтных испытаний важно учитывать назначение каждой процедуры. Испытание напряжением отвечает на один круг вопросов, а измерение диэлектрических потерь — на другой. Совместное рассмотрение результатов позволяет получить более полное представление о состоянии объекта.

Поэтому Тестер диэлектрических потерь на сверхнизких частотах (VLF) MSVlF-101G может рассматриваться как элемент комплексной системы контроля электрической изоляции.

Где ещё востребована подобная диагностика

Помимо кабельного хозяйства, методы оценки диэлектрических характеристик могут представлять интерес для предприятий, где эксплуатируется различное высоковольтное оборудование и организованы собственные испытательные лаборатории.

К таким организациям относятся электросетевые компании, энергетические предприятия, инженерные центры, испытательные организации, производители электротехнического оборудования и научно-исследовательские учреждения.

При диагностике трансформаторов, распределительных устройств, вводов и других компонентов электрической инфраструктуры применяются собственные методики контроля. Поэтому конкретная возможность использования VLF-оборудования определяется конструкцией объекта и принятой программой испытаний.

Как выглядит инженерный подход к измерению

Качественная диагностика начинается не с включения измерительного прибора, а с подготовки объекта. Специалисту необходимо определить состояние кабеля, проверить схему подключения, обеспечить безопасное заземление и исключить факторы, способные повлиять на достоверность результата.

После подключения оборудования проводится измерительная процедура в соответствии с принятой методикой. Полученные значения фиксируются и сопоставляются с исходными данными или предыдущими результатами.

Если показатели заметно изменились, это становится основанием для дополнительного анализа. В таком случае инженер может рассмотреть возможность проведения других диагностических процедур, чтобы определить характер обнаруженных изменений.

Такой принцип особенно важен для эксплуатационных организаций: задача диагностики заключается не в получении отдельного числового значения, а в формировании объективной информации для технического решения.

Значение VLF-диагностики для электросетевой отрасли

Современные системы электроснабжения становятся всё более сложными. Наряду с традиционными воздушными линиями активно используются кабельные сети, распределительные устройства, компактные подстанции и другие элементы инфраструктуры.

Одновременно увеличивается значение профилактического обслуживания. Аварийная замена кабеля обычно требует значительно больше организационных ресурсов, чем плановое техническое обслуживание. Поэтому энергетические предприятия заинтересованы в методах, которые помогают получать информацию о состоянии оборудования до возникновения серьёзного отказа.

VLF-диагностика вписывается именно в эту концепцию. Она позволяет рассматривать состояние кабельной изоляции с точки зрения её электрических характеристик и использовать результаты измерений при планировании дальнейшего технического обслуживания.

Для испытательных лабораторий и производителей оборудования

Для высоковольтных испытательных лабораторий важна возможность использовать разные методы диагностики в рамках единого технологического процесса. При этом оборудование должно соответствовать характеру исследуемого объекта и используемой методике.

Для производителей кабельной и электротехнической продукции измерение диэлектрических характеристик также может иметь значение при исследовательских работах, проверке технологических процессов и анализе поведения изоляционных материалов.

Электротехнические предприятия, инженерные компании и научные организации могут использовать подобные методы в тех случаях, когда необходимо получить дополнительную информацию о состоянии изоляционной системы.

Почему комплексная оценка важнее одного измерения

Инженерная диагностика не должна строиться на принципе «одно измерение — одно заключение». На состояние электрической изоляции влияет множество факторов, поэтому результаты необходимо рассматривать в контексте.

История эксплуатации, возраст кабеля, условия прокладки, влажность, результаты предыдущих испытаний, наличие ремонтных участков и особенности кабельной арматуры могут существенно влиять на интерпретацию данных.

Именно поэтому оборудование для измерения диэлектрических потерь наиболее эффективно использовать в составе продуманной системы технической диагностики, а не как самостоятельный инструмент без анализа эксплуатационной информации.

Перспективы применения сверхнизкочастотных методов

Развитие цифровых измерительных технологий постепенно меняет подход к техническому обслуживанию высоковольтного оборудования. Вместо исключительно периодических проверок отрасль движется к накоплению диагностических данных и отслеживанию изменений параметров во времени.

Для кабельных систем это особенно важно: один результат измерения показывает состояние объекта в конкретный момент, тогда как последовательность измерений способна дать специалисту информацию о тенденции изменения изоляционных характеристик.

В этом контексте Тестер диэлектрических потерь на сверхнизких частотах (VLF) MSVlF-101G представляет интерес как инструмент, который может использоваться при организации диагностических процедур для высоковольтной кабельной инфраструктуры.

Заключение

Состояние электрической изоляции является одним из ключевых факторов надёжности кабельных линий и другой высоковольтной инфраструктуры. Простого визуального контроля недостаточно для оценки процессов, происходящих внутри изоляционной системы, поэтому электрические методы диагностики сохраняют важное значение.

Тестер диэлектрических потерь на сверхнизких частотах (VLF) MSVlF-101G может применяться в задачах, где требуется исследовать диэлектрические характеристики изоляции при VLF-испытаниях. Наибольшую практическую ценность такой подход приобретает при комплексной диагностике кабельных линий, когда результаты измерений рассматриваются вместе с данными высоковольтных испытаний, контролем частичных разрядов и историей эксплуатации.

Для электросетевых компаний, испытательных лабораторий, производителей электротехнического оборудования, инженерных организаций и специалистов по техническому обслуживанию подобные методы создают дополнительную информационную основу для оценки состояния изоляции и более обоснованного планирования дальнейшей эксплуатации электрического оборудования.
