Тестер деформации обмоток трансформатора (SFRA): диагностика механического состояния силового трансформатора

Надёжность силового трансформатора определяется не только состоянием изоляции, качеством трансформаторного масла или результатами измерения сопротивления обмоток. Существенное значение имеет механическое состояние активной части. При транспортировке, коротком замыкании, аварийном воздействии или других электродинамических нагрузках геометрия обмоток может измениться даже тогда, когда внешних признаков повреждения оборудования практически нет. Именно поэтому методы диагностики, позволяющие обнаруживать скрытые механические изменения, становятся важной частью современной системы технического обслуживания.

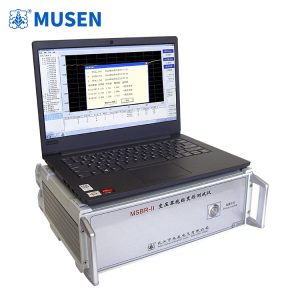

Одним из инструментов такого контроля является Тестер деформации обмоток трансформатора (SFRA). Метод частотного анализа позволяет оценивать реакцию обмоток на широкий диапазон частот и сопоставлять полученные характеристики с эталонными измерениями. Такой подход помогает специалистам выявлять изменения, которые невозможно надёжно определить только традиционными электрическими испытаниями.

Почему механическая диагностика обмоток имеет значение

Обмотка силового трансформатора представляет собой сложную электромагнитную конструкцию. Её геометрия, взаимное расположение элементов, ёмкости между отдельными частями и индуктивные связи формируют определённую частотную характеристику.

При механическом смещении отдельных витков или секций меняется конфигурация этой системы. Соответственно, изменяется и её частотный отклик.

Особенно актуальной такая диагностика становится после событий, способных вызвать значительные электродинамические нагрузки. Например, при внешнем коротком замыкании через обмотки трансформатора могут проходить большие токи, сопровождающиеся механическими усилиями. При отсутствии видимых повреждений оборудование может продолжать работать, однако положение отдельных элементов активной части уже способно отличаться от первоначального состояния.

В этом случае специалисту важно ответить не только на вопрос, имеется ли электрический пробой, но и на более сложный вопрос: изменилась ли физическая структура обмотки?

Именно эту диагностическую задачу помогает решать метод SFRA.

Принцип работы SFRA-диагностики

Метод основан на измерении частотной характеристики объекта. Испытуемая обмотка рассматривается как сложная электрическая система, включающая индуктивности, ёмкости и сопротивления.

При проведении измерения на обмотку подаётся тестовый сигнал, после чего регистрируется реакция системы в зависимости от частоты. Полученная характеристика формирует своеобразный «электрический отпечаток» обмотки.

При сравнении результатов с предыдущими измерениями специалист может оценить наличие изменений.

При этом сама по себе форма кривой не должна рассматриваться как единственный критерий технического состояния. Интерпретация требует учёта конструкции трансформатора, схемы подключения, условий измерения, предыдущих результатов и других диагностических данных.

Поэтому Тестер деформации обмоток трансформатора (SFRA) наиболее полезен не как изолированный измерительный прибор, а как часть комплексной программы диагностики электрического оборудования.

Что может указывать на изменение состояния

Изменение частотной характеристики может быть связано с изменением геометрии обмоток, нарушением взаимного расположения элементов или другими изменениями параметров электрической системы.

В практической диагностике внимание обращают на:

• изменение положения характерных участков частотной характеристики;
• появление отличий между фазами;
• отклонение текущих результатов от ранее полученных данных;
• различия между результатами до и после транспортировки;
• изменения после воздействия токов короткого замыкания;
• несоответствие результатов ожидаемому состоянию оборудования.

Важно понимать, что обнаруженное отклонение ещё не является автоматически доказательством конкретной неисправности. Оно является основанием для дополнительного анализа.

Где SFRA особенно востребован

Контроль после транспортировки

Крупные силовые трансформаторы могут перевозиться на значительные расстояния. В процессе транспортировки оборудование подвергается механическим воздействиям, вибрациям и ударам.

После доставки на объект целесообразно зафиксировать исходное диагностическое состояние оборудования перед вводом в эксплуатацию. Если результаты последующего контроля отличаются от данных, полученных ранее, специалисты получают дополнительную информацию для оценки состояния активной части.

Диагностика после короткого замыкания

Это одно из наиболее важных применений метода.

Даже если после аварийного режима трансформатор внешне выглядит нормально, воздействие короткого замыкания могло вызвать механическое перемещение элементов обмотки. Поэтому после серьёзного аварийного события SFRA может использоваться вместе с другими методами проверки.

Полученные данные помогают определить, требуется ли более глубокое обследование трансформатора перед его дальнейшей эксплуатацией.

Техническое обслуживание энергетического оборудования

В современных электрических сетях всё больше внимания уделяется переходу от исключительно регламентного обслуживания к диагностике фактического состояния оборудования.

В таком подходе история измерений имеет особую ценность. Последовательное накопление результатов позволяет формировать базовую картину состояния конкретного трансформатора и отслеживать изменения во времени.

SFRA в комплексной диагностике трансформатора

Самостоятельное измерение частотной характеристики не заменяет полный комплекс испытаний.

Для объективной оценки технического состояния силового трансформатора специалисты могут рассматривать SFRA вместе с результатами измерения сопротивления обмоток, коэффициента трансформации, состояния изоляции, анализа трансформаторного масла и других диагностических процедур.

Например, если после аварийного режима одновременно обнаруживаются изменения частотной характеристики и другие электрические отклонения, совокупность данных может стать основанием для более детального обследования.

Такой подход особенно важен для оборудования высокого напряжения, где решение о дальнейшем вводе в эксплуатацию должно основываться на комплексной информации.

Практическая организация измерений

Перед проведением диагностики специалисты определяют схему подключения, состояние трансформатора и условия испытания. Важна воспроизводимость процедуры, поскольку сравнение результатов имеет смысл только при сопоставимых условиях.

Обычно диагностическая работа включает несколько последовательных этапов:

1. подготовку трансформатора и измерительной системы;
2. проверку схемы подключения;
3. выполнение частотного измерения;
4. регистрацию полученных характеристик;
5. сравнение с предыдущими или эталонными результатами;
6. анализ выявленных отклонений;
7. при необходимости — проведение дополнительных электрических и технических исследований.

Такой порядок позволяет превратить отдельное измерение в полноценный диагностический процесс.

Значение метода для электросетевой эксплуатации

Для электросетевых компаний, испытательных лабораторий, производителей трансформаторов и организаций, выполняющих пусконаладочные и диагностические работы, основная ценность SFRA заключается в возможности получить дополнительную информацию о состоянии внутренней конструкции оборудования без разборки активной части.

Это особенно важно для крупных силовых трансформаторов, ремонт которых связан с серьёзными временными и организационными затратами.

Использование инструментальной диагностики позволяет специалистам принимать решения на основе измеряемых характеристик, а не только визуального осмотра или косвенных признаков.

Применение на производстве и в испытательных лабораториях

На предприятиях, выпускающих силовые трансформаторы, частотный анализ может использоваться для контроля состояния изделия на различных этапах жизненного цикла.

Испытательные лаборатории могут применять данный подход при исследовании оборудования, которое проходит диагностические процедуры после перевозки, ремонта или эксплуатации.

Для инженерных организаций и сервисных подразделений важна также возможность формирования документированной истории измерений. Она позволяет сравнивать состояние одного и того же оборудования в разные периоды.

Почему особенно важна накопленная история измерений

Одиночный результат показывает состояние трансформатора в конкретный момент времени. Серия сопоставимых измерений предоставляет значительно больше информации.

Если характеристики остаются стабильными, специалист получает дополнительный аргумент в пользу сохранения текущего состояния. Если же постепенно появляются устойчивые изменения, это может стать основанием для дополнительной диагностики.

Таким образом, SFRA хорошо вписывается в концепцию технического обслуживания по фактическому состоянию, которая всё активнее применяется в современной энергетике.

Перспективы применения SFRA

Развитие цифровой диагностики электроэнергетического оборудования постепенно меняет подход к эксплуатации трансформаторов. Всё большее значение приобретают методы, которые позволяют не просто обнаружить уже возникшую неисправность, а своевременно заметить изменение диагностических характеристик.

Тестер деформации обмоток трансформатора (SFRA) в этом контексте представляет собой специализированный инструмент для исследования механического состояния обмоток посредством анализа частотного отклика.

Его применение особенно оправдано там, где необходимо контролировать состояние силовых трансформаторов после транспортировки, аварийных режимов, ремонтных работ или в рамках плановой диагностики.

Для энергетических компаний, испытательных лабораторий, производителей электрического оборудования и организаций, занимающихся эксплуатацией и техническим обслуживанием трансформаторов, важна не отдельная цифра измерения, а возможность получить дополнительное представление о состоянии внутренней конструкции оборудования.

В сочетании с другими методами контроля SFRA помогает сформировать более полную диагностическую картину и повысить обоснованность инженерных решений. Именно комплексный подход — сопоставление результатов различных испытаний, анализ динамики параметров и учёт реальных условий эксплуатации — остаётся одним из наиболее рациональных направлений современной диагностики силовых трансформаторов.
