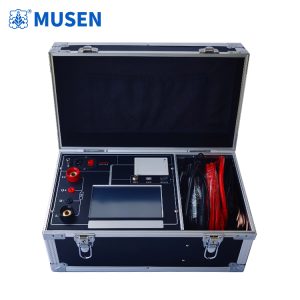

В трехфазных электрических системах состояние токоведущих соединений непосредственно влияет на надежность передачи энергии, работу коммутационной аппаратуры и стабильность электрических нагрузок. Повышенное сопротивление контакта, ослабление соединения или нарушение электрической цепи не всегда можно обнаружить при визуальном осмотре. Поэтому измерение сопротивления является важной частью технического контроля при монтаже, наладке, ремонте и эксплуатации электрооборудования. В таких задачах применяется Тестер сопротивления трехфазных цепей, позволяющий организовать измерения параметров трехфазных электрических цепей в условиях испытательной лаборатории или непосредственно на энергетическом объекте.
В исправной электрической цепи контактные соединения должны обеспечивать устойчивое прохождение тока. Если в месте соединения возникает дополнительное сопротивление, при протекании рабочего тока увеличиваются потери энергии и локальный нагрев.
Причинами изменения сопротивления могут быть ослабление контактного соединения, окисление поверхности, механический износ, загрязнение, последствия ремонтных работ или другие эксплуатационные факторы. На объектах среднего и высокого напряжения особое внимание уделяется контактам выключателей, разъединителей, шинных соединений и других токоведущих элементов.
Обычного измерения сопротивления всей цепи может быть недостаточно для поиска локального дефекта. Поэтому при техническом обслуживании применяются методы измерения малого сопротивления, позволяющие оценивать непосредственно состояние отдельных электрических соединений.
Трехфазная система состоит из нескольких взаимосвязанных электрических цепей, поэтому последовательность проверки имеет значение. При контроле необходимо учитывать состояние каждой фазы и сопоставлять полученные результаты.
Тестер сопротивления трехфазных цепей предназначен для задач, в которых требуется контролировать сопротивление трехфазных электрических соединений. Практическая ценность такого подхода заключается в возможности рассматривать несколько фаз в рамках единой процедуры, а не ограничиваться проверкой отдельного участка.
Сравнение результатов между фазами может помочь обнаружить отклонение, требующее дополнительного технического анализа. При этом само различие показаний не означает автоматически наличие конкретного дефекта: специалист должен учитывать конструкцию оборудования, условия измерения и требования соответствующей методики.
Контроль сопротивления востребован на различных этапах жизненного цикла электрооборудования.
Контактная система выключателя должна обеспечивать надежное прохождение тока в замкнутом состоянии. После длительной эксплуатации сопротивление контактов может изменяться вследствие механического износа, воздействия электрической дуги или загрязнения.
Измерение сопротивления позволяет проверить состояние токоведущего пути и получить количественные данные для последующего технического анализа.
Особенно актуальны такие проверки после ремонта и технического обслуживания, когда необходимо убедиться в правильности сборки и надежности контактных соединений.
Контактные соединения разъединителей также являются объектом периодического контроля. Нарушение качества контакта может привести к дополнительным потерям и нагреву при прохождении рабочего тока.
Измерение сопротивления помогает контролировать состояние соединений и выявлять участки, требующие дополнительного осмотра или обслуживания.
На подстанциях и промышленных объектах большое количество электрических соединений формируется в системах сборных шин. Даже небольшое увеличение контактного сопротивления в отдельном соединении при значительном рабочем токе может сопровождаться локальным нагревом.
Поэтому измерение сопротивления контактных соединений является частью комплекса диагностических мероприятий при обслуживании распределительных устройств.
При измерении очень небольших сопротивлений влияние сопротивления измерительных проводов и контактных соединений становится существенным. Поэтому для профессиональной диагностической аппаратуры используется специальная измерительная схема, позволяющая отделить сопротивление исследуемого участка от влияния измерительных соединений.
В практической работе через проверяемый участок пропускается измерительный ток, после чего регистрируется падение напряжения. На основании этих величин определяется сопротивление исследуемой цепи.
Для трехфазного оборудования важно обеспечить корректное подключение измерительных выводов к каждой фазе и надежный контакт с контролируемыми точками. Ошибки подключения или нестабильный контакт измерительных зажимов способны повлиять на достоверность результата.
Полученное значение сопротивления является количественным параметром состояния проверяемой цепи. Однако интерпретация результата должна проводиться с учетом конкретного оборудования.
Для анализа могут использоваться:
Такой подход особенно важен при диагностике оборудования, находящегося в эксплуатации. Само по себе числовое значение без учета типа контактной системы и условий испытания не позволяет сделать полноценный вывод о техническом состоянии объекта.
В системах передачи и распределения электроэнергии контроль сопротивления помогает решать задачи технического обслуживания подстанционного оборудования. Проверке могут подвергаться различные токоведущие соединения и коммутационные аппараты.
При проведении планового обслуживания специалисты могут последовательно обследовать отдельные элементы электрической схемы, фиксируя результаты измерений. Если при повторных проверках обнаруживается изменение параметров, это становится основанием для более детального обследования соответствующего участка.
Таким образом, измерение сопротивления может использоваться не только для разовой проверки, но и для накопления эксплуатационных данных.
После ремонта коммутационного аппарата или другого электротехнического оборудования необходимо проверить результат выполненных работ. Восстановление механической части, очистка контактов, замена отдельных компонентов или повторная сборка могут изменить состояние токоведущего пути.
В таких случаях измерение сопротивления позволяет получить объективный электрический параметр до возвращения оборудования в эксплуатацию.
Для трехфазных устройств особенно полезно проверять все фазы в рамках одной программы испытаний. Это обеспечивает более целостное представление о состоянии электрической цепи и снижает вероятность того, что отдельное отклонение останется без внимания.
В условиях испытательной лаборатории измерение сопротивления обычно включается в общую программу проверки электрооборудования. Перед началом процедуры определяется объект испытания, точки подключения и требуемая последовательность измерений.
Рабочий процесс может включать:
Конкретная методика зависит от типа оборудования и требований предприятия или нормативной документации.
Одним из преимуществ регулярных измерений является возможность отслеживать изменение состояния оборудования во времени. Если результаты нескольких последовательных испытаний сохраняются в эксплуатационной документации, специалисты получают возможность анализировать динамику параметров.
Для электроэнергетических объектов это особенно важно при планировании технического обслуживания. Изменение сопротивления может рассматриваться вместе с результатами визуального контроля, тепловизионного обследования и других диагностических процедур.
Комплексный подход позволяет не ограничиваться одним показателем и учитывать реальное состояние оборудования при принятии технических решений.
Выбор прибора для контроля трехфазных цепей должен определяться предполагаемыми задачами. Необходимо учитывать диапазон измеряемых сопротивлений, особенности проверяемого оборудования, схему подключения и условия проведения работ.
Для эксплуатационных организаций важны также удобство подключения, возможность последовательного контроля нескольких фаз и корректная фиксация результатов измерений. Для испытательной лаборатории дополнительно имеют значение совместимость прибора с существующей инфраструктурой и соответствие принятой методике испытаний.
При работе с электрическими установками необходимо соблюдать требования электробезопасности. Измерение сопротивления должно выполняться только на подготовленном и безопасно отключенном объекте в соответствии с установленными процедурами.
Состояние электрических соединений редко определяется одним параметром. Однако сопротивление токоведущего пути является измеряемой характеристикой, которая может дополнять другие методы технического контроля.
Тестер сопротивления трехфазных цепей может использоваться при диагностике коммутационной аппаратуры, шинных соединений и других элементов трехфазных электрических систем. Полученные результаты помогают специалистам контролировать состояние токоведущих соединений, оценивать последствия ремонтных работ и формировать объективную основу для дальнейшего технического обслуживания.
Для энергетических компаний, испытательных организаций, промышленных предприятий, сервисных служб и производителей электротехнического оборудования такой вид измерений остается практическим инструментом контроля надежности электрических соединений. Его эффективность определяется не количеством измерений как таковым, а правильным выбором методики, корректным подключением и профессиональной интерпретацией полученных результатов.
