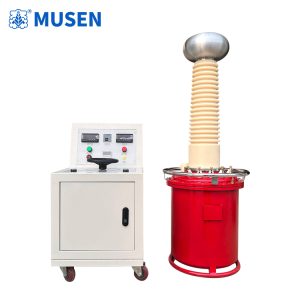

Испытательный трансформатор с газовой изоляцией 10 кВА / 100 кВ: применение в современных высоковольтных испытаниях

В высоковольтной энергетике испытательное оборудование должно не только формировать необходимое напряжение, но и обеспечивать контролируемые условия для оценки состояния электрической изоляции. Это особенно важно при проверке оборудования перед вводом в эксплуатацию, после ремонта или во время плановой диагностики. В составе таких комплексов применяется Испытательный трансформатор с газовой изоляцией 10 кВА / 100 кВ, предназначенный для формирования высокого испытательного напряжения в задачах, связанных с проверкой электрической прочности и диагностикой изоляционных систем.

Современная методика высоковольтных испытаний предполагает комплексный подход: испытание на выдерживаемое напряжение может дополняться измерением частичных разрядов, оценкой параметров изоляции и анализом поведения объекта при воздействии испытательного напряжения. Российские нормативные документы также рассматривают источник высокого напряжения, испытуемый объект и измерительную часть как элементы единой испытательной схемы.

Зачем нужен специализированный источник высокого испытательного напряжения

При эксплуатации электрооборудования изоляция постоянно подвергается воздействию электрического поля. Ее состояние зависит от конструкции, материала, качества изготовления, условий монтажа, влажности, загрязнения и продолжительности эксплуатации. Поэтому одной проверки рабочего напряжения недостаточно для полноценной оценки электрической прочности.

Испытательный трансформатор используется для создания напряжения, которое прикладывается к объекту в соответствии с выбранной методикой испытаний. В зависимости от поставленной задачи объектом могут быть элементы силовых трансформаторов, кабельные системы, вводы, изоляционные конструкции, аппараты распределительных устройств и другие компоненты высоковольтной инфраструктуры.

Особое значение такие испытания приобретают при приемке нового оборудования. Проверка позволяет выявить проблемы, которые невозможно определить только визуальным осмотром или измерением сопротивления изоляции постоянным током.

При этом испытательная установка должна соответствовать характеристикам конкретного объекта. ГОСТ Р 55194 рассматривает различные методы испытания электрической прочности изоляции электрооборудования переменного тока, включая испытания приложенным переменным напряжением.

Газовая изоляция в конструкции испытательного оборудования

Газовая изоляция позволяет организовать высоковольтную часть оборудования в конструктивно контролируемой изоляционной среде. Для испытательного оборудования это имеет практическое значение, поскольку высокое напряжение требует соблюдения определенных расстояний и мер защиты от пробоя, коронных явлений и нежелательных разрядов.

В лабораторных и производственных условиях важна не только величина испытательного напряжения, но и стабильность всей испытательной схемы. Посторонние разряды и электрические помехи способны усложнить интерпретацию результатов, особенно если высоковольтное испытание совмещается с измерением частичных разрядов.

Поэтому источник высокого напряжения является частью общей диагностической системы. При измерении ЧР нормативная методика предусматривает наличие источника высокого напряжения, испытуемого объекта, соединительной емкости, высоковольтных соединений и измерительной системы.

От испытания прочности к диагностике изоляции

Одна из важных тенденций современной электротехнической диагностики заключается в переходе от простой фиксации факта пробоя к анализу поведения изоляции во время испытания.

Как используется испытательная схема

Типовая последовательность работы может включать несколько этапов:

1. подготовку испытуемого оборудования и проверку схемы заземления;
2. подключение объекта к высоковольтной части испытательной установки;
3. проверку измерительных цепей и защитных элементов;
4. постепенное повышение испытательного напряжения в соответствии с выбранной методикой;
5. выдержку при установленном испытательном режиме;
6. регистрацию электрических параметров и признаков нестабильности изоляции;
7. снижение напряжения и безопасное снятие остаточного заряда;
8. оформление результатов испытания.

Конкретная последовательность и величины напряжения определяются типом испытуемого оборудования, нормативной документацией и программой испытаний. Поэтому параметры конкретного испытания нельзя автоматически переносить с одного объекта на другой.

Такой подход особенно важен при испытании кабелей, трансформаторов, распределительных устройств и высоковольтных компонентов, поскольку их емкостные и изоляционные характеристики существенно различаются.

Роль оборудования при обнаружении частичных разрядов

Частичный разряд представляет собой локальный электрический разряд, который замыкает только часть изоляционного промежутка. Его возникновение может быть связано с локальными неоднородностями изоляции, воздушными включениями, дефектами изготовления или другими особенностями изоляционной системы.

При проведении испытаний на частичные разряды источник высокого напряжения должен работать совместно с измерительной системой. В нормативной схеме особое внимание уделяется уровню фоновых помех, поскольку внешние сигналы не должны мешать регистрации диагностически значимых импульсов.

Для силовых трансформаторов и другого высоковольтного оборудования анализ ЧР используется как один из инструментов оценки состояния изоляции. При этом сам факт регистрации импульсов еще не является самостоятельным диагнозом: необходимо учитывать условия испытания, характер сигнала, его повторяемость и соответствующие нормативные критерии.

Именно поэтому Испытательный трансформатор с газовой изоляцией 10 кВА / 100 кВ может рассматриваться не как изолированный источник высокого напряжения, а как элемент комплексной системы испытаний, в которой силовая и измерительная части работают совместно.

Где востребовано оборудование

Практические задачи применения охватывают несколько направлений.

Испытание силовых трансформаторов

Для трансформаторов электрическая прочность изоляции является одним из ключевых факторов надежности. При изготовлении, ремонте и вводе в эксплуатацию могут проводиться различные электрические испытания, включая проверки изоляции и исследования частичных разрядов.

При этом результаты ЧР необходимо интерпретировать с учетом конструкции трансформатора и особенностей его изоляционной системы. Современные стандарты отдельно рассматривают методику измерения частичных разрядов в силовых трансформаторах.

Проверка кабельных линий

Кабель является распределенным объектом с собственной емкостью, поэтому высоковольтные испытания кабельных линий требуют правильного выбора испытательной схемы и контроля параметров объекта.

В лаборатории испытательный трансформатор может использоваться в составе комплекса, предназначенного для проверки электрической прочности кабельной изоляции и проведения диагностических процедур.

GIS и высоковольтные распределительные устройства

Газоизолированные распределительные устройства предъявляют особые требования к контролю изоляции. Здесь важны качество изоляционной среды, состояние токоведущих элементов, соединений и изоляционных конструкций.

При испытаниях GIS задача заключается не только в том, чтобы приложить необходимое напряжение, но и в том, чтобы получить достоверную информацию о состоянии изоляции. Поэтому высоковольтный источник обычно рассматривается совместно с измерительными и защитными элементами испытательного комплекса.

Высоковольтные лаборатории

Для испытательной лаборатории важна возможность формировать воспроизводимые условия проверки различных образцов. Это касается изоляционных материалов, электрических аппаратов, компонентов трансформаторов, кабельной продукции и других изделий.

В лабораторной практике испытательные установки с измерением частичных разрядов строятся как комплекс из источника высокого напряжения, испытуемого объекта и измерительного оборудования.

Практическая ценность для эксплуатации электрооборудования

В условиях эксплуатации энергетической инфраструктуры главная задача диагностики заключается в снижении неопределенности относительно состояния оборудования. Простого факта нормальной работы в текущий момент недостаточно, поскольку дефекты изоляции могут развиваться постепенно.

Высоковольтные испытания позволяют контролировать электрическую прочность, а диагностические методы — получать дополнительную информацию о поведении изоляции. Такой подход используется при техническом обслуживании оборудования подстанций, распределительных устройств и других элементов системы передачи и распределения электроэнергии.

Особенно актуален комплексный контроль после ремонтных работ. Если оборудование подвергалось разборке, замене изоляционных элементов или другим технологическим операциям, испытание позволяет проверить результат выполненных работ до возвращения оборудования в нормальный режим эксплуатации.

Что важно учитывать при выборе испытательного оборудования

Для инженерной организации выбор испытательного трансформатора начинается не с номинального напряжения как отдельной цифры, а с анализа всей задачи. Необходимо учитывать тип испытуемого объекта, требуемую испытательную схему, емкостную нагрузку, способ измерения напряжения, требования к заземлению и защите, а также необходимость совместной работы с системой измерения частичных разрядов.

Для закупщиков и технических специалистов предприятий также имеет значение предполагаемая область применения: лабораторные испытания, производственный контроль, приемо-сдаточные работы, сервисное обслуживание или диагностика энергетического оборудования.

Поэтому конфигурация испытательного комплекса должна определяться конкретными техническими условиями и нормативной методикой, а не только номинальными значениями источника высокого напряжения.

Высоковольтные испытания как часть современной диагностики

Развитие электроэнергетики сопровождается повышением требований к надежности оборудования и качеству контроля изоляции. Для предприятий, эксплуатирующих трансформаторы, кабельные линии, GIS и распределительные устройства, испытательная лаборатория становится не просто местом проведения обязательных проверок, а инструментом управления техническим состоянием оборудования.

В этом контексте Испытательный трансформатор с газовой изоляцией 10 кВА / 100 кВ может использоваться как источник высокого испытательного напряжения в составе соответствующей испытательной системы. Его практическая роль определяется не отдельным техническим показателем, а тем, насколько правильно он интегрирован в высоковольтную схему, измерительное оборудование и процедуры контроля.

Для производителей электротехнического оборудования, испытательных организаций, энергокомпаний, сервисных предприятий и инженерных подрядчиков такой подход позволяет выстраивать испытания вокруг конкретной диагностической задачи: проверить электрическую прочность, обнаружить признаки дефектов изоляции, провести контроль после ремонта или получить объективные данные перед вводом оборудования в эксплуатацию.

В результате высоковольтное испытание становится частью единого процесса технической оценки, где источник испытательного напряжения, измерительная аппаратура, защитные устройства и квалифицированная методика работают совместно. Именно такая организация испытаний создает основу для достоверного контроля состояния электрической изоляции в современных системах передачи и распределения электроэнергии.
