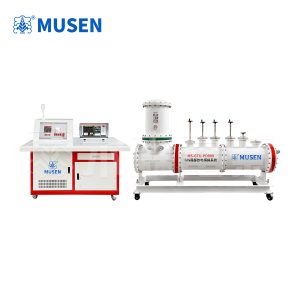

Устройство для имитации частичных разрядов в КРУЭ: практическая подготовка к диагностике газоизолированного оборудования

Частичные разряды относятся к числу важных диагностических явлений при оценке состояния высоковольтной изоляции. Они могут возникать в локальных участках изоляционной системы при наличии неоднородностей электрического поля, дефектов материалов, загрязнений или других факторов. Для КРУЭ особенно важно своевременно и корректно проверять способность измерительной системы обнаруживать такие сигналы, поскольку газоизолированное распределительное устройство имеет компактную конструкцию и сложную внутреннюю электрическую среду.

В таких задачах используется устройство для имитации частичных разрядов в КРУЭ, позволяющее сформировать контролируемый имитационный сигнал для проверки измерительного канала и отработки диагностических процедур. Его назначение заключается не в создании реального повреждения оборудования, а в воспроизведении определённого сигнала, который используется при настройке, обучении и проверке систем обнаружения частичных разрядов.

Зачем имитировать частичный разряд

При реальной диагностике специалист сталкивается с сигналами различного происхождения. Помимо собственно частичных разрядов, измерительная система может регистрировать электромагнитные помехи, коммутационные процессы и другие внешние воздействия.

Поэтому перед проведением измерений необходимо понимать, как диагностический комплекс реагирует на известный тестовый сигнал. Если его характеристики заранее определены, специалист получает возможность проверить измерительный тракт и оценить корректность работы системы.

Имитация особенно полезна при обучении персонала. Специалист может изучать характер измеряемого сигнала без необходимости использовать КРУЭ с реальным дефектом изоляции. Это делает учебный процесс более контролируемым и позволяет повторять одну и ту же процедуру несколько раз.

Как работает принцип имитации

Физика частичного разряда связана с локальным нарушением электрической прочности участка изоляции. При определённых условиях происходит кратковременный электрический процесс, сопровождающийся импульсом тока и электромагнитным излучением.

Измерительная система регистрирует такие проявления через соответствующие датчики и измерительные каналы. В зависимости от используемого метода могут анализироваться электрические импульсы, высокочастотные сигналы и их распределение во времени.

Имитационное устройство формирует контролируемый сигнал, который подаётся в испытательную схему. Благодаря этому можно проверить реакцию измерительного оборудования на заранее известное воздействие.

При этом важно различать имитацию и моделирование реального дефекта. Тестовый сигнал не воспроизводит во всех деталях физическое состояние повреждённой изоляции. Его основная задача — предоставить контролируемый объект для проверки измерительной цепи и методики.

Проверка системы измерения частичных разрядов

Перед началом диагностики КРУЭ необходимо убедиться, что измерительный комплекс функционирует корректно. Проверка может включать соединение источника тестового сигнала с измерительной системой и регистрацию полученного отклика.

Устройство для имитации частичных разрядов в КРУЭ в этом случае становится связующим элементом между подготовленной испытательной схемой и диагностическим оборудованием.

Специалист может проверить:

• наличие реакции измерительного канала;
• корректность регистрации импульсных сигналов;
• работу программной части системы;
• стабильность измерительной процедуры;
• правильность подключения датчиков;
• способность оператора правильно интерпретировать результаты.

Такая проверка особенно важна перед проведением ответственных измерений на реальном высоковольтном оборудовании.

Особенности диагностики КРУЭ

КРУЭ представляет собой компактную систему, в которой токоведущие элементы и изоляционные промежутки размещаются внутри металлического корпуса. В качестве изоляционной среды используется газ, а конструкция рассчитана на работу при высоком электрическом напряжении.

Из-за особенностей конструкции локальный дефект может проявляться не так, как в открытом воздушном распределительном устройстве. Сигнал частичного разряда может распространяться внутри металлического корпуса и достигать измерительного датчика по определённым путям.

Поэтому диагностика КРУЭ требует не только чувствительного измерительного оборудования, но и правильного понимания распространения сигнала. На практике большое значение имеют расположение датчиков, состояние измерительного тракта и уровень внешних электромагнитных помех.

Именно поэтому предварительная проверка измерительной системы с использованием контролируемого сигнала имеет практическое значение.

От лабораторного обучения к работе на объекте

Имитационное оборудование может использоваться в высоковольтных лабораториях для подготовки специалистов. Обучение на реальном КРУЭ с искусственно созданным дефектом не всегда является удобным или безопасным решением.

При использовании тестового устройства можно многократно повторять различные сценарии измерений. Специалист получает возможность отработать подключение оборудования, запуск измерительной системы, регистрацию сигнала и анализ полученных данных.

Такой формат особенно полезен для новых сотрудников испытательных лабораторий, специалистов энергетических компаний и инженерных подразделений, которые работают с диагностикой высоковольтного оборудования.

При этом учебная имитация должна дополнять, а не заменять практическое понимание реальных дефектов изоляции и особенностей конкретной конструкции КРУЭ.

Значение для высоковольтных испытательных лабораторий

Испытательная лаборатория должна обеспечивать не только наличие измерительного оборудования, но и возможность контролировать его работоспособность. Особенно это актуально для систем измерения частичных разрядов, где внешние помехи и особенности подключения могут значительно влиять на результат.

Контролируемый имитационный сигнал позволяет выполнить предварительную проверку перед измерением. Если система корректно регистрирует тестовое воздействие, специалист получает дополнительное основание считать измерительный тракт подготовленным к работе.

В дальнейшем результаты проверки могут использоваться вместе с информацией о калибровке, состоянии измерительных кабелей, датчиков и других компонентов системы.

Использование при техническом обслуживании КРУЭ

Для энергетических компаний и электросетевых организаций диагностика КРУЭ является частью технического обслуживания оборудования высокого напряжения. Проверка состояния изоляции особенно важна для объектов, где распределительное устройство работает в течение длительного периода.

При проведении планового обследования специалисты могут использовать различные методы контроля, включая измерение частичных разрядов. Перед подключением к реальному объекту целесообразно проверить готовность диагностической системы.

В этом случае устройство для имитации частичных разрядов в КРУЭ позволяет создать повторяемое тестовое воздействие и проверить измерительный канал без вмешательства в конструкцию работающего оборудования.

Однако сам факт корректной регистрации имитационного сигнала не означает, что реальное КРУЭ находится в исправном состоянии. Имитация проверяет измерительную систему, а оценка состояния оборудования выполняется на основании фактических диагностических результатов.

Что важно учитывать при интерпретации сигналов

Одна из наиболее сложных задач при диагностике частичных разрядов заключается в отделении полезного сигнала от помех.

Источниками нежелательных сигналов могут быть внешние электрические установки, коммутационное оборудование, системы связи и другие элементы окружающей инфраструктуры. Поэтому измерения должны выполняться с учётом электромагнитной обстановки объекта.

При лабораторной подготовке специалисты могут заранее отрабатывать процедуру распознавания тестового сигнала. Это помогает лучше понимать возможности используемого программного обеспечения и особенности отображения измерительной информации.

Для профессиональной диагностики также важна совокупность признаков: характер импульсов, повторяемость, фазовая привязка и пространственное распространение сигнала. Ни один отдельный признак не следует автоматически трактовать как доказательство конкретного дефекта.

Где применяется имитационное оборудование

Основными пользователями подобных устройств могут быть высоковольтные испытательные лаборатории, энергетические компании, электросетевые организации, производители электротехнического оборудования, научно-исследовательские центры и сервисные инженерные предприятия.

Для производителей КРУЭ и другого высоковольтного оборудования имитационный сигнал может использоваться при проверке диагностических систем и подготовке испытательных процедур.

Для лабораторий важна возможность регулярно проверять измерительный комплекс. Для учебных центров и инженерных организаций — возможность демонстрировать принцип регистрации частичных разрядов без создания реального дефекта.

Для международных закупщиков и OEM-партнёров при выборе такого оборудования важно заранее определить, с каким измерительным комплексом оно будет использоваться и какие процедуры необходимо отрабатывать.

Почему имитация не заменяет реальную диагностику

Необходимо чётко разделять две задачи. Имитационное устройство проверяет возможность измерительной системы зарегистрировать заданный тестовый сигнал. Диагностика КРУЭ определяет фактическое состояние изоляции конкретного оборудования.

Эти процессы связаны, но не идентичны.

Если измерительный комплекс не способен корректно зарегистрировать контрольный сигнал, проведение реального обследования может быть затруднено. Поэтому проверка измерительной цепи является важной подготовительной процедурой.

После подтверждения работоспособности системы специалисты переходят непосредственно к измерениям на объекте и анализируют реальные данные.

Современный подход к контролю частичных разрядов

Развитие высоковольтной диагностики связано с повышением чувствительности измерительных систем, развитием цифровой обработки сигналов и совершенствованием методов локализации источников частичных разрядов.

При этом качество диагностики зависит не только от электронного измерительного блока. Необходимо учитывать датчики, соединительные линии, программное обеспечение, электромагнитную обстановку и квалификацию оператора.

В этом контексте устройство для имитации частичных разрядов в КРУЭ является вспомогательным элементом комплексной системы подготовки и контроля измерений. Оно помогает создавать воспроизводимое тестовое воздействие, проверять измерительный тракт и обучать персонал работе с диагностическим оборудованием.

Для энергетических компаний, испытательных лабораторий, производителей КРУЭ и сервисных организаций такой подход позволяет сделать процедуру подготовки к диагностике более последовательной. Главное условие — использовать имитационный сигнал именно как инструмент проверки и обучения, не подменяя им реальное исследование состояния изоляции.

В конечном итоге достоверная диагностика КРУЭ строится на сочетании исправной измерительной системы, корректной методики, контролируемых условий испытания и профессионального анализа полученных данных. Имитация частичного разряда в этой системе выполняет практическую вспомогательную функцию, позволяя заранее проверить готовность оборудования к работе с реальными объектами высокого напряжения.
