Высоковольтная комбинированная испытательная платформа GTU (без частичных разрядов),

Высоковольтный комбинированный испытательный комплекс GTU (без частичных разрядов); комбинированная система для испытаний КРУЭ (GIS) переменным напряжением и контроля частичных разрядов. технические характеристики, высоковольтный трансформатор, испытания изоляции

С технической точки зрения Комплексная испытательная платформа GTU для высоковольтных испытаний без частичных разрядов и система комбинированных испытаний КРУЭ (GIS) на выдерживаемое напряжение переменного тока и частичные разряды. представляют собой единый инженерный модуль, сочетающий функции источника высокого напряжения и чувствительного измерительного узла.

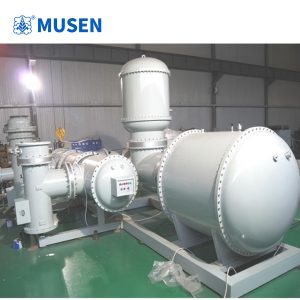

Высоковольтная комбинированная испытательная платформа GTU (без частичных разрядов),

Архитектура и принципы работы

Основой системы является испытательный трансформатор, помещенный в металлический бак с элегазовой изоляцией. Такое исполнение защищает высоковольтную цепь от внешних электромагнитных помех и пыли.

В зависимости от задачи система переключается между двумя ключевыми режимами:

• Прямой подъем промышленной частоты: применяется для стандартных объектов небольшой емкости.

• Преобразование частоты и резонанс: применяется при испытаниях протяженных линий GIL и длинных сборных шин GIS, где требуется компенсация емкостного тока.

При оснащении опциональными высоковольтными втулками  Высоковольтная комбинированная испытательная установка GTU, работающая без частичных разрядов   превращается в универсальный источник для испытаний силовых трансформаторов, ячеек КРУ и опорных изоляторов.

Выбор конфигурации по напряжению

• 800кВА/800кВ: заводские испытания GIS класса 550кВ (испытательное напряжение до 740кВ).

• 800кВА/600кВ: испытания оборудования класса 363кВ (напряжение до 510кВ).

• 800кВА/400кВ и ниже: специализированные стенды для проверки дисковых изоляторов и измерительных трансформаторов.

Спецификации и графики нагрузок доступны на сайте https://www.msdq.ru/

Часто задаваемые вопросы (FAQ)

Как система справляется с большими емкостными нагрузками? Встроенный модуль вариации частоты создает резонансный контур, что позволяет подавать высокое напряжение при ограниченной мощности питающей сети.

Каков гарантированный уровень собственных частичных разрядов? Уровень внутренних частичных разрядов не превышает 1–3 пКл при полном номинальном напряжении.
