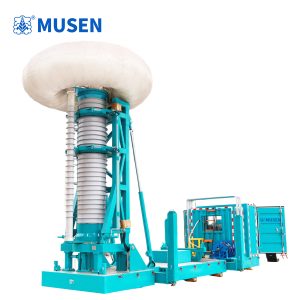

Интегрированная высоковольтная испытательная платформа для комплексной проверки электрооборудования

Современные высоковольтные испытания становятся все более сложными по мере роста требований к надежности электрического оборудования. На одном предприятии могут одновременно выполняться приемочные испытания трансформаторов, контроль коммутационной аппаратуры, проверка кабельных систем, измерение параметров изоляции и диагностика отдельных элементов распределительных устройств. Если каждую операцию организовывать с помощью полностью независимого оборудования, испытательная лаборатория сталкивается с большим количеством соединений, измерительных цепей и организационных процедур.

В таких условиях возникает необходимость объединять источники испытательного воздействия, измерительные устройства, системы управления и средства регистрации результатов в единую рабочую конфигурацию. Интегрированная высоковольтная испытательная платформа рассматривается именно с позиции комплексной организации испытаний, когда различные операции должны выполняться в согласованной системе.

От отдельных испытаний к единой испытательной системе

Высоковольтное оборудование нельзя оценивать по одному универсальному показателю. Электрическая изоляция трансформатора, кабеля или распределительного устройства подвергается различным видам воздействия, а возникающие дефекты могут проявляться по-разному.

Например, программа технического контроля может включать:

• измерение сопротивления изоляции;
• испытание повышенным напряжением;
• проверку электрической прочности;
• измерение диэлектрических характеристик;
• контроль частичных разрядов;
• проверку параметров обмоток;
• испытания коммутационного оборудования;
• регистрацию результатов для последующего анализа.

Каждый метод решает собственную задачу. Поэтому интеграция не означает объединение всех диагностических процедур в одно измерение. Речь идет о создании согласованной инфраструктуры, в которой различные средства испытаний могут работать в рамках единого рабочего процесса.

Что представляет собой интегрированная платформа

В инженерном понимании испытательная платформа может объединять несколько функциональных компонентов:

1. источник испытательного напряжения;
2. измерительную аппаратуру;
3. коммутационные элементы;
4. систему управления;
5. средства регистрации параметров;
6. защитные устройства;
7. программное обеспечение для управления испытательной процедурой;
8. интерфейсы подключения различных объектов.

Конкретная конфигурация зависит от назначения лаборатории и типов оборудования, которое планируется испытывать.

Интегрированная высоковольтная испытательная платформа особенно актуальна для предприятий, где необходимо регулярно выполнять разные виды испытаний и одновременно контролировать безопасность, последовательность операций и сохранность результатов.

При этом сама концепция интеграции не отменяет требований к отдельным измерительным каналам. Каждый используемый метод должен соответствовать своему назначению и применяемой нормативной процедуре.

Как строится испытательный процесс

Одно из главных преимуществ комплексного подхода проявляется в организации последовательности операций.

До начала испытаний инженер определяет объект контроля и программу работ. Затем выбирается соответствующая испытательная схема, проверяются соединения и система заземления. После этого подключаются необходимые измерительные каналы.

Обобщенно процесс может выглядеть следующим образом:

Идентификация объекта → подготовка → подключение → проверка схемы → испытательное воздействие → измерение → регистрация → анализ результатов.

Такая структура особенно полезна в лабораториях, где с одним объектом проводится несколько процедур. Например, после подготовки силового трансформатора может потребоваться последовательное выполнение различных электрических проверок. При организованной системе управления специалисты получают возможность заранее определить порядок операций и фиксировать результаты каждого этапа.

Высоковольтные испытания трансформаторов

Силовые трансформаторы относятся к наиболее ответственным элементам энергосистемы. Их состояние определяется не только характеристиками обмоток, но и состоянием изоляционной системы.

В зависимости от назначения оборудования и программы контроля могут проводиться различные испытания, включая проверку изоляции, измерение электрических параметров и испытания повышенным напряжением.

Комплексная платформа в данном случае должна обеспечивать правильное подключение объекта и согласованную работу источника высокого напряжения с измерительными средствами.

При диагностике трансформаторов также может потребоваться анализ состояния масла, исследование растворенных газов или контроль частичных разрядов. Эти методы не следует смешивать в одну процедуру: каждый из них предоставляет информацию о различных аспектах состояния оборудования.

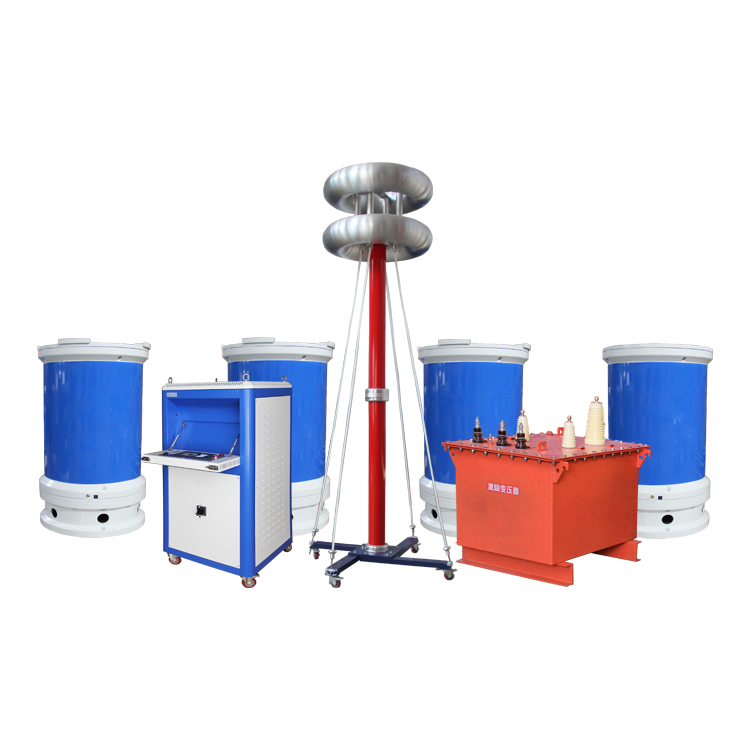

Контроль кабельных систем

Для силовых кабелей особое значение имеет состояние изоляции по всей длине линии. Дефект может находиться в недоступном для визуального осмотра месте, поэтому электрические методы контроля приобретают практическое значение.

Испытательная система может использоваться для организации предусмотренных программой электрических испытаний кабеля, а результаты затем сопоставляются с данными других диагностических процедур.

Особенно важно учитывать конструкцию кабеля и условия его эксплуатации. Один и тот же подход нельзя автоматически применять ко всем типам кабельных систем. Метод испытания определяется характеристиками объекта и соответствующими техническими требованиями.

Испытания коммутационного оборудования

Высоковольтные выключатели, разъединители и другие элементы распределительных устройств также требуют проверки электрической изоляции.

Здесь комплексная испытательная инфраструктура позволяет организовать контролируемое испытательное воздействие и одновременно регистрировать необходимые параметры. Для производственных предприятий такой подход может использоваться при заводском контроле, а для энергетических организаций — при приемочных, ремонтных и других предусмотренных испытаниях.

При этом электрические испытания должны рассматриваться вместе с механическими характеристиками коммутационной аппаратуры, поскольку высоковольтный источник сам по себе не дает полной информации о техническом состоянии выключателя.

Частичные разряды как отдельное направление диагностики

Одной из важных задач современной высоковольтной диагностики является обнаружение частичных разрядов. Они могут возникать в локальных дефектных областях изоляции и становиться источником информации о состоянии конкретного элемента.

Однако измерение частичных разрядов предъявляет особые требования к испытательной схеме. В лаборатории необходимо контролировать электромагнитные помехи, заземление, экранирование и расположение оборудования.

Поэтому интегрированная высоковольтная испытательная платформа может создавать общую инфраструктуру для проведения испытаний, но измерительный тракт для частичных разрядов должен соответствовать отдельным требованиям соответствующего метода.

Безопасность как часть проектирования

Высоковольтные испытания принципиально отличаются от обычных низковольтных измерений уровнем потенциального риска. Поэтому защитные функции нельзя рассматривать как дополнительный элемент после создания измерительной схемы.

В испытательной лаборатории должны быть предусмотрены:

• защитное заземление;
• блокировки;
• контроль доступа в испытательную зону;
• визуальная и звуковая сигнализация в соответствии с организацией работ;
• безопасное снятие напряжения;
• контроль состояния испытательной схемы;
• соблюдение установленных процедур допуска персонала.

Автоматизация может снизить количество ручных операций, но не отменяет требования электробезопасности. Ответственность за правильную организацию испытаний остается частью инженерного процесса.

Что дает интеграция с точки зрения лаборатории

Для испытательной лаборатории интеграция прежде всего означает упорядочивание рабочих процессов. Вместо разрозненного набора устройств создается согласованная система, в которой источники воздействия, измерительные каналы и регистрация результатов рассматриваются как элементы единого комплекса.

Это может быть особенно актуально при следующих условиях:

• большой объем испытаний;
• несколько типов проверяемого оборудования;
• необходимость централизованной регистрации результатов;
• повторяющиеся испытательные процедуры;
• требования к прослеживаемости результатов;
• ограниченное рабочее пространство;
• необходимость автоматизации отдельных операций.

При этом экономический эффект следует оценивать не только по количеству приборов. Важны сокращение повторных подключений, организация рабочего времени, снижение вероятности ошибок при ручной коммутации и удобство последующего анализа результатов.

Как выбрать конфигурацию платформы

При проектировании испытательного комплекса инженер должен начинать не с конкретного оборудования, а с перечня задач лаборатории.

Полезно определить:

Какие объекты будут испытываться

Это могут быть трансформаторы, кабели, выключатели, распределительные устройства и другие элементы электрической инфраструктуры.

Какие методы потребуются

Необходимо заранее определить, нужны ли испытания повышенным напряжением, контроль частичных разрядов, измерение диэлектрических характеристик или другие процедуры.

Как будет организована регистрация

Если лаборатория работает с большим количеством объектов, становится важной систематическая фиксация результатов и возможность сопоставлять данные различных испытаний.

Как обеспечить расширение системы

Испытательная лаборатория может постепенно увеличивать количество выполняемых процедур. Поэтому архитектура комплекса должна учитывать не только текущую задачу, но и потенциальное расширение функциональности.

Значение для производства и приемочных испытаний

На предприятиях электротехнической промышленности испытания являются частью производственного контроля. Изделие проходит определенную последовательность проверок до передачи заказчику или следующему этапу производства.

Интегрированный подход позволяет организовать эту последовательность более структурированно. Результаты измерений связываются с конкретным объектом, а сама процедура становится частью документированного технологического процесса.

Для инженерных и испытательных организаций аналогичный принцип применяется при приемке оборудования на объектах энергетики. В этом случае важна не только возможность выполнить измерение, но и корректное оформление результатов и их соответствие установленной программе испытаний.

Развитие автоматизированных испытаний

Одной из заметных тенденций в высоковольтной диагностике становится переход от отдельных измерений к цифровым испытательным системам. Автоматизация позволяет централизовать управление, регистрацию данных и выполнение повторяющихся операций.

При этом цифровизация не заменяет инженерную интерпретацию. Полученные значения необходимо сопоставлять с условиями испытания, типом оборудования, историей эксплуатации и требованиями соответствующей методики.

Именно поэтому интегрированная высоковольтная испытательная платформа может рассматриваться как основа для построения современной испытательной инфраструктуры, но ее эффективность определяется тем, насколько грамотно объединены электрическая часть, измерительная система, безопасность и программное управление.

Для энергетических компаний, испытательных лабораторий, производителей высоковольтного оборудования и инженерных организаций такой подход позволяет выстроить более последовательный процесс контроля — от подготовки объекта и проведения высоковольтного воздействия до регистрации результатов и последующей оценки состояния изоляции. Главное условие при этом остается неизменным: каждая испытательная процедура должна выполняться в соответствии с назначением оборудования, техническими требованиями и применяемой методикой.
